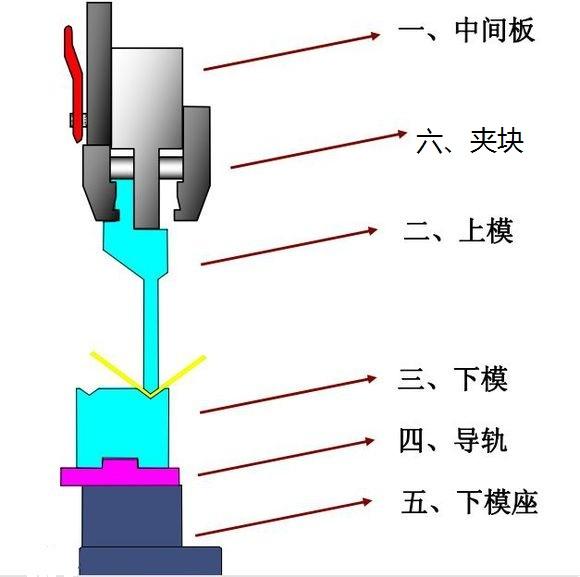

第一．折弯机台面上的部件名称钣金工程展图学徒，做钣金的一定要记住钣金工程展图学徒，免得师傅叫你搭把手的时候不知道哪是哪。

图一

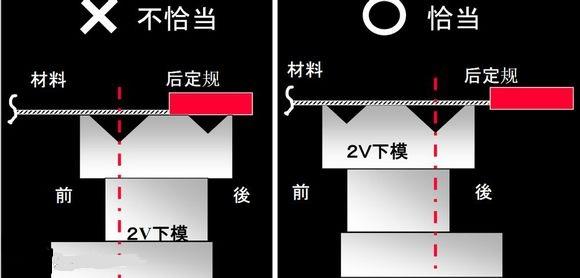

第二．关于双V模具的摆放以及模座的摆放。但是这也要视情况而定，不能一味的教条主义。

图二

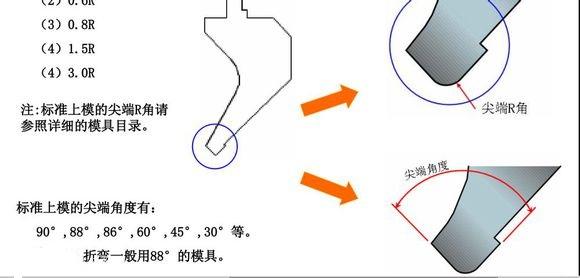

第三．关于模具的尖端R角，在电子或者轨道交通等产品上用的比较多。俗称R折弯。

图三

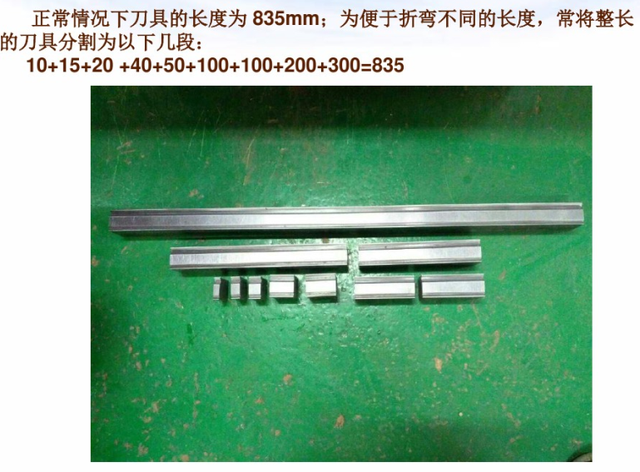

第四．关于上下模的分割。按照国际惯例基本整刀是835cm 。有的公司单位会根据自己的产品分割不同长短的模具 ，这个时候你就要熟记你所在单位的折弯模具的长短 ，这样当一份图纸到手了， 你脑子里面就会立马浮现该配什么模 ，配多长等等。熟记已有的模具会提高生产效率。

图四

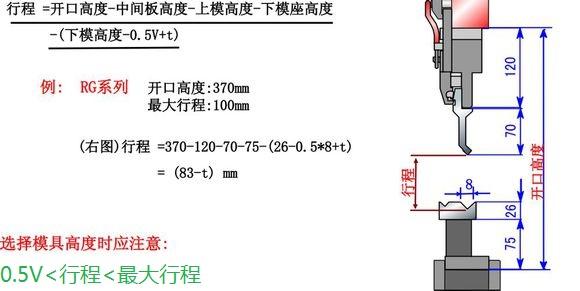

第五．根据自己所操作的机床得知最大行程 ，从而更好的了解那些模具能用。

图五

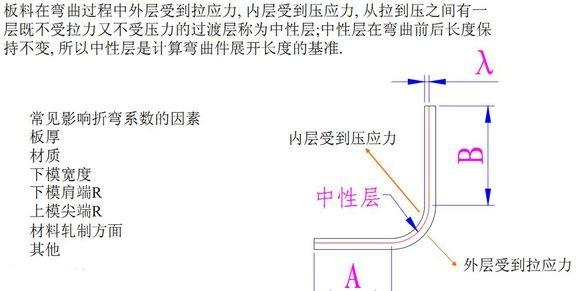

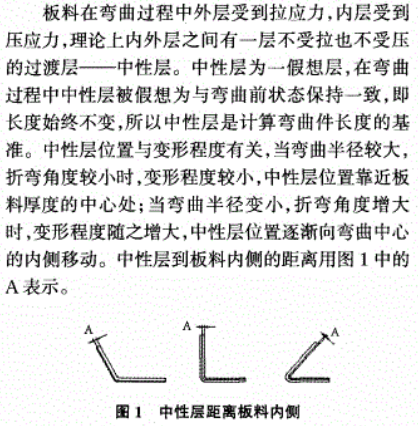

第六．关于折弯系数的来由和影响折弯系数的因素。

图六

图七

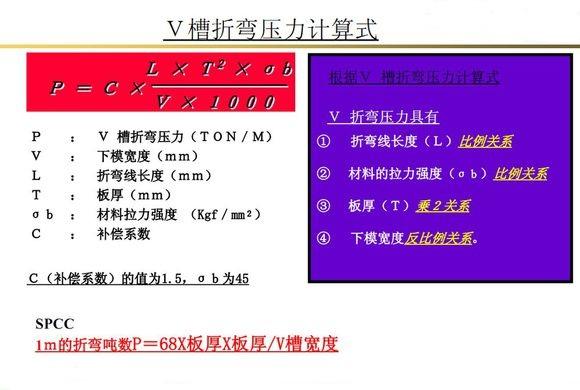

第七．关于折弯压力。这个估计学徒用不上，现在估计就小型加工产的普折能用上。

图八
