creo3.0钣金展平工程图_creo钣金展开图怎么画

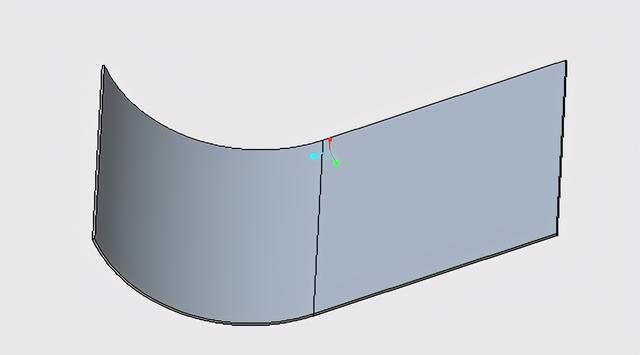

1.如下图creo3.0钣金展平工程图，将其制作工程图

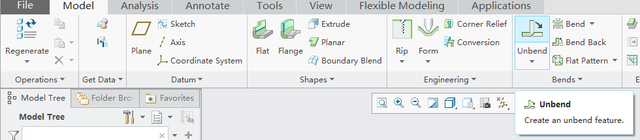

2.点击展平

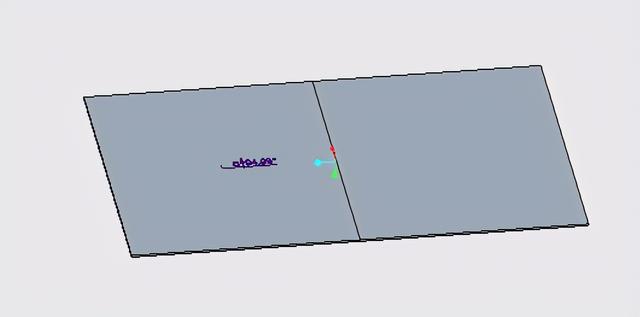

3.单击确定creo3.0钣金展平工程图，展开图如下

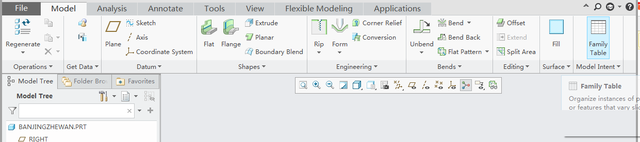

4.单击族表

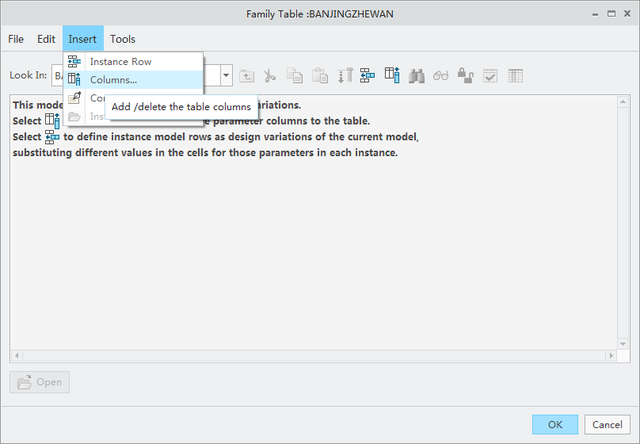

5.选择插入列

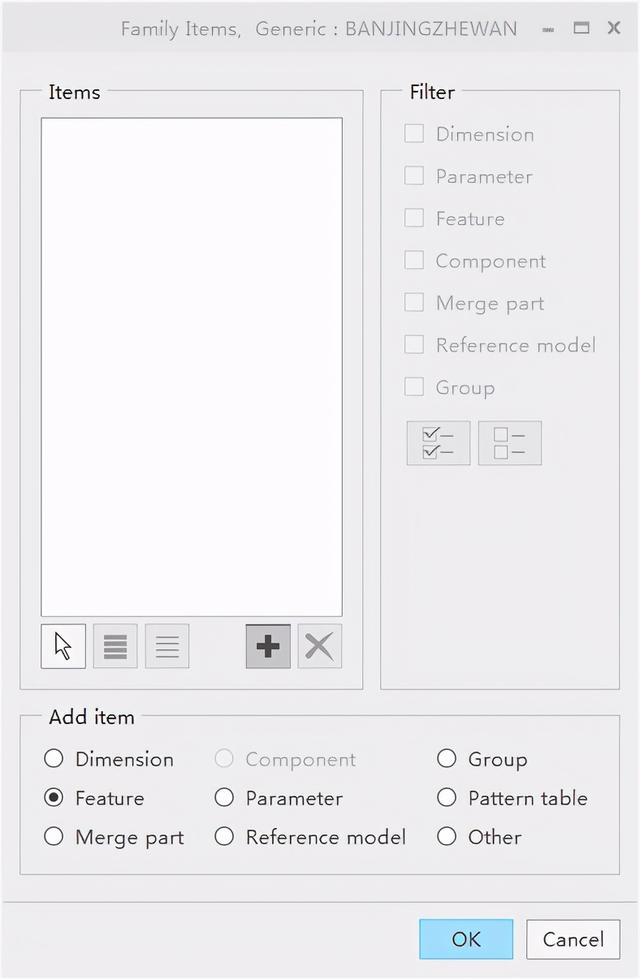

6.选择特征

7.点选左侧的展平特征

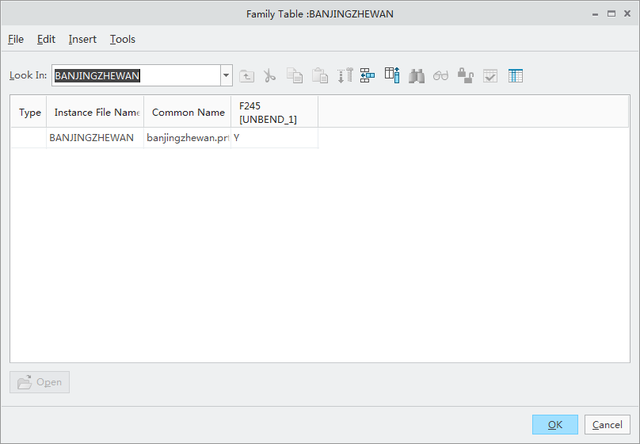

8.单击确定creo3.0钣金展平工程图，对话框如下

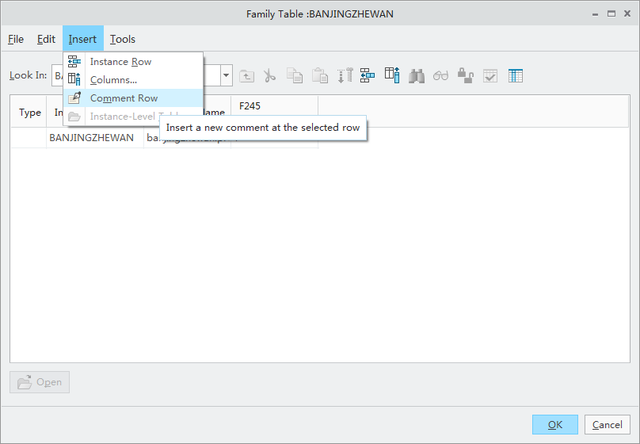

9.单击插入 实例行

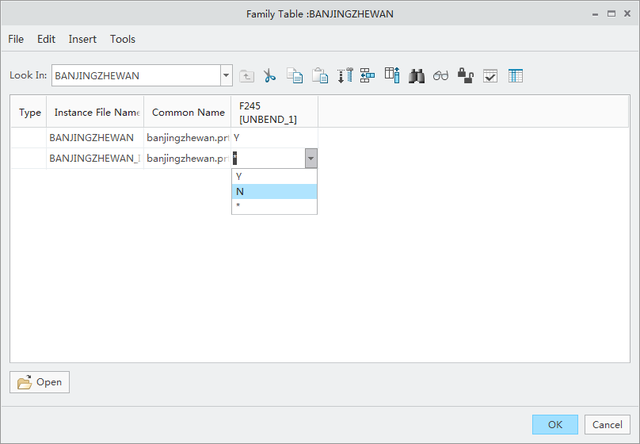

10.将选项改为N,表示No,没有这个特征creo3.0钣金展平工程图，单击确定

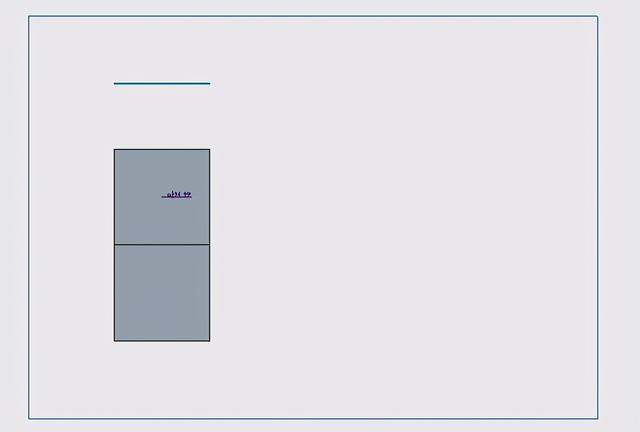

11.新建一个工程图creo3.0钣金展平工程图，选中刚刚创建的模型，生成第一个展开图如下

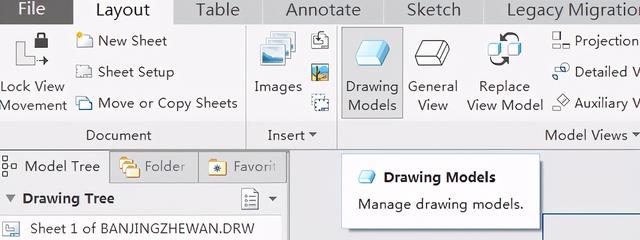

12.单击视图模型

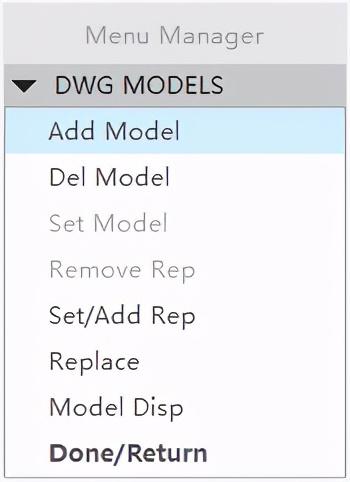

13添加模型

14.选中刚刚的模型打开

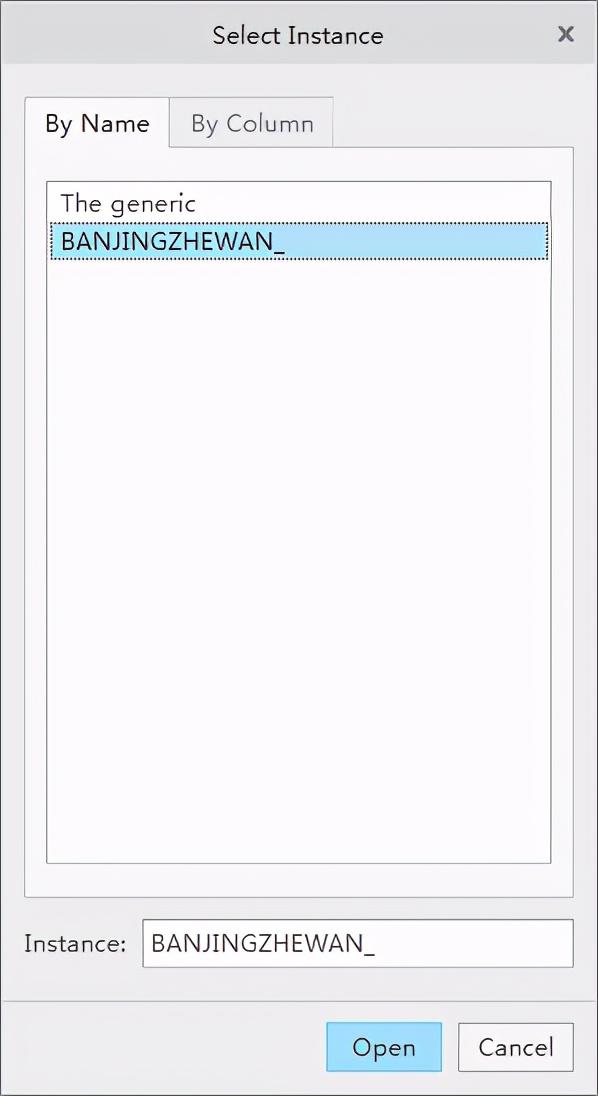

15.在弹出的对话框中选中第二个，表示没有展平特征

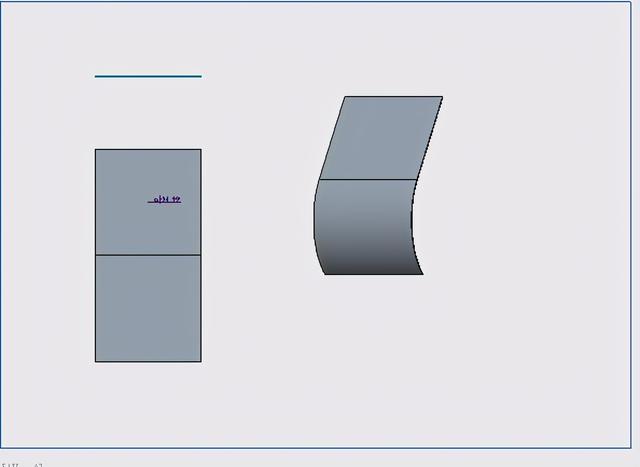

16.添加第二个模型视图如下，再进行工程图的制作即可。
