在SolidWorks钣金中，有2个工具“展开”和“展平”，都是将钣金的折弯打开。那么展开与展平又有什么区别呢sw钣金能展平为什么工程图不能？都什么情况下来用呢？展开是如何打开一个环形折弯的呢？这里我跟大家分享下我的看法

展开与展平命令

一、“展开”与“展平”的区别

1）“展开”sw钣金能展平为什么工程图不能：展开是为了对板件进行加工处理，与“折叠”是一对命令。展开后添加的特征都会保留。

2）“展平”：是为了钣金件的下料，在钣金设计树中是最后一步，就是“平板模式1”。在使用“展平”命令时“平板模式1”解压缩。添加的特征不会保留

这就是“展开”与“展平”的主要区别

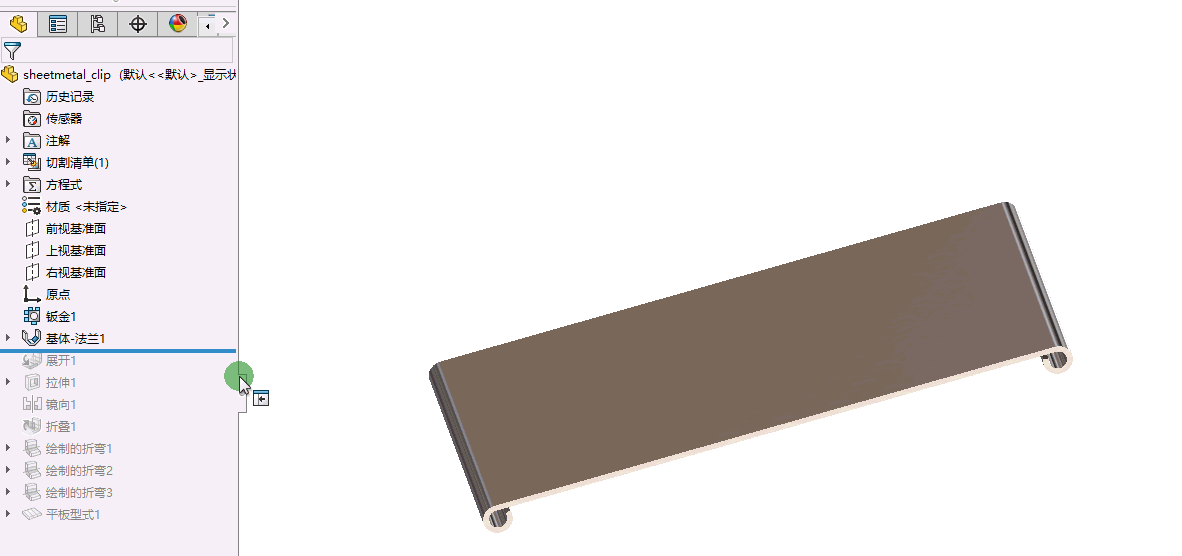

看下图。展开两端的折弯，然后进行切割。在折叠回去。这就是“展开”的作用。平面上绘制草图是很方便的，所以，修改切割起来都方便，所以要展开进行处理

展开的应用

展平的应用

知道了“展开”与“展平”的区别，那么也就知道了应用时机了，一般来说，我们需要对折弯处进行处理的时候，我们就可以用展开。如果用展平是不行的。看看下面动图就知道了。

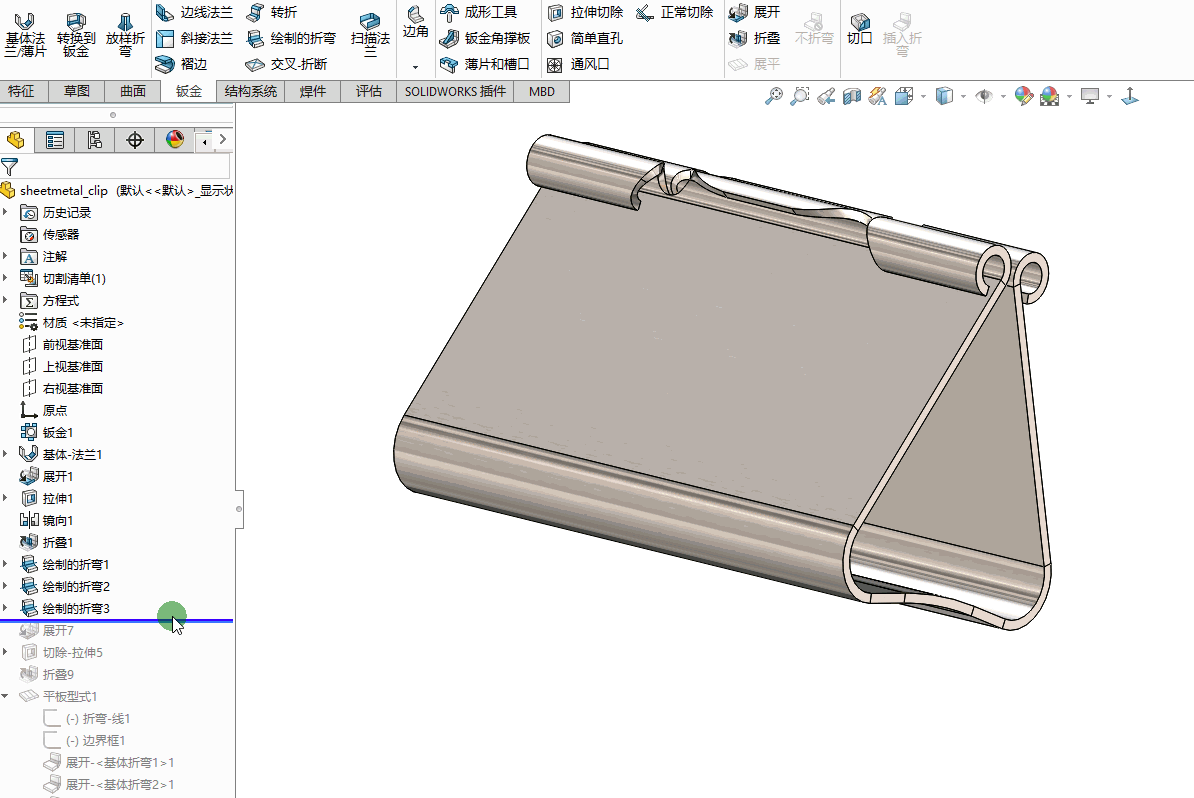

展开切割

展平切割

动图里我们可以看到。展平被压缩后，切除特征也被压缩了。

二、如何对环形钣金进行展开

大家都知道，环形钣金是没有平面的，那么怎么展开呢？在展开的命令里我们可以选择边线。

这样我们就可以展开环形的钣金了。

环形钣金展开

对展开的钣金添加文字，这个文字草图需要处理一下的，因为有些字会出现一些问题。需要我们把文字打散，然后修改下草图。把所有区域都连接在一起。不要有单独的区域。否者在折叠的时候，独立的区域是不会被折叠上的。

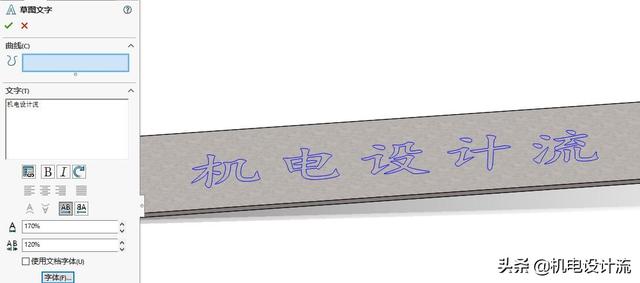

添加文字

处理后的文字

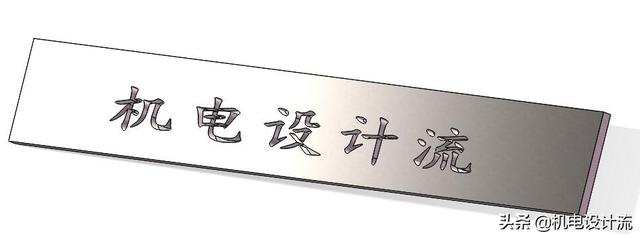

拉伸切除

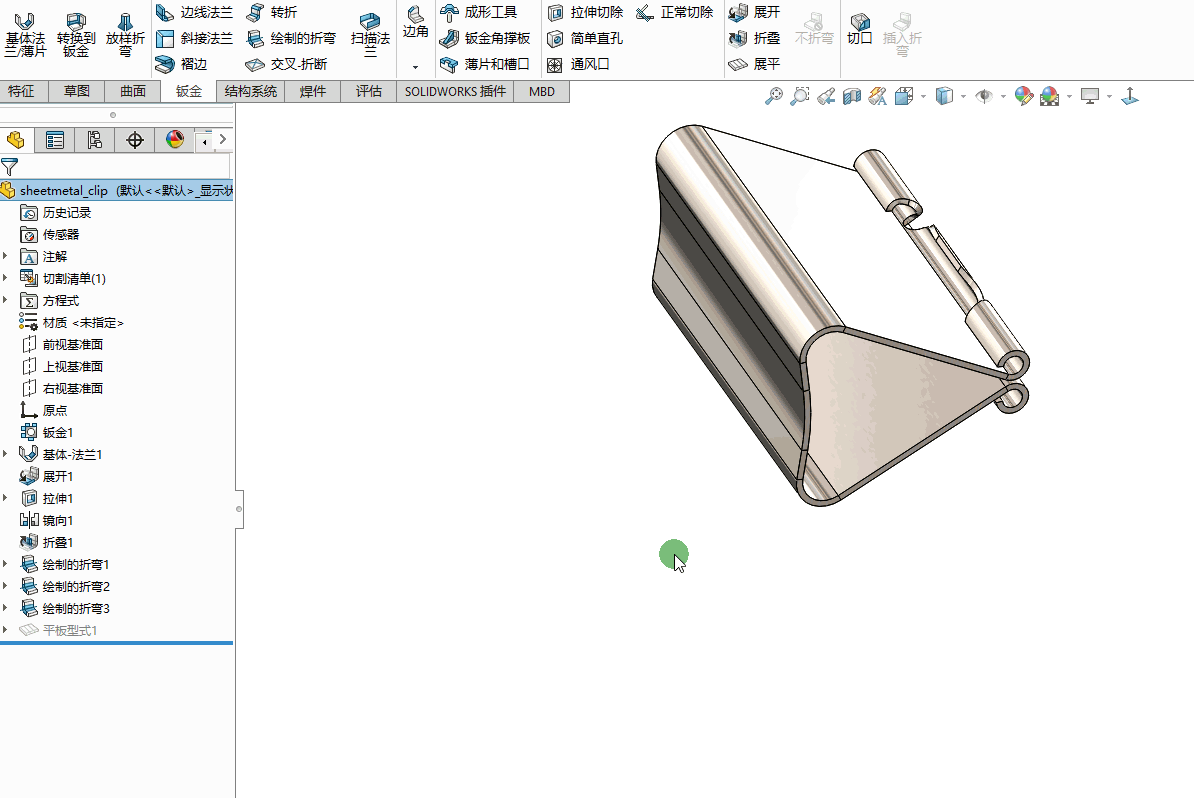

折叠后的效果

“展开”与“展平”的区别就与大家分享到这里。喜欢的朋友请关注我一下。也是我的动力来源。期望能给大家带来更好的文章。以后也会有更多的分享。还可以领取免费的模型。分享钣金设计的几个案例，大弧度，多弧度的钣金怎么来做比较好
