solidworks折弯的时候提示此零件含有不可展开的特征sw钣金工程图展不开展不开，折弯不起来是什么原因sw钣金工程图展不开展不开？

SW钣金件展不开就意味着该模型在制作过程中一定存在不合理或者说不正确的地方。

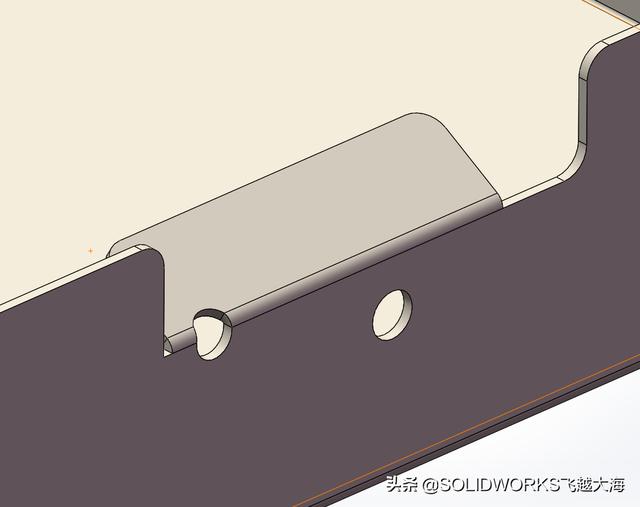

我们需要做一个图示的小折边，似乎不是一个复杂的问题。

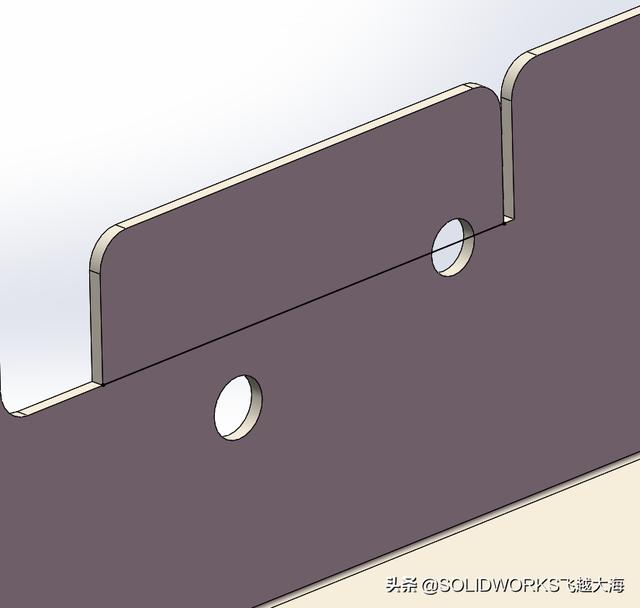

看看没有折起来的零件。

这个小这边是法兰的一部分，我们得用绘制折弯来处理这个小折边。

草图sw钣金工程图展不开展不开：

然后加入绘制折弯，

注意折弯参数的设置。

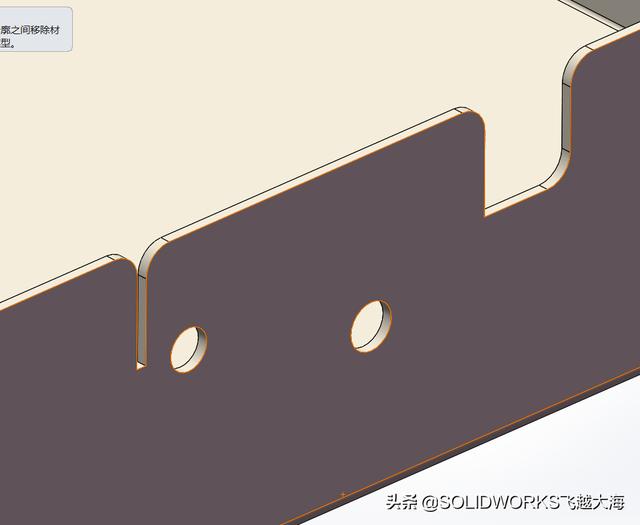

如果折弯位置不是不是选最后一个，就会出现此零件中含有不可被展开的特征，

折弯位置选择折弯在外，可以帮助我们解决很多无法展开的问题。
