ug工程图展平图插入基本视图_ug100怎么展开产品图
1.如下图ug工程图展平图插入基本视图，将其制作工程图

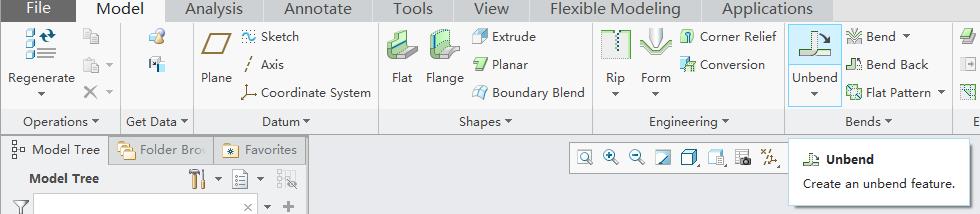

2.点击展平

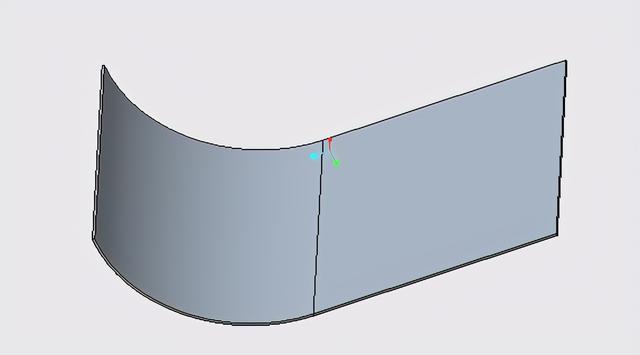

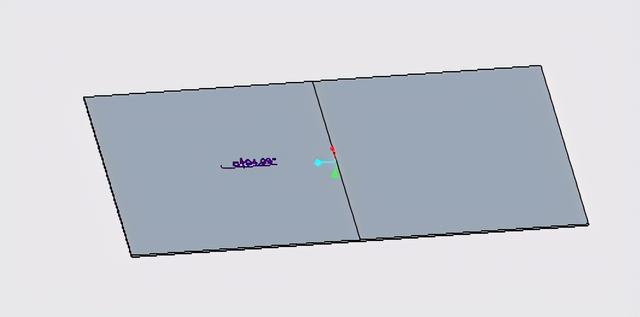

3.单击确定ug工程图展平图插入基本视图，展开图如下

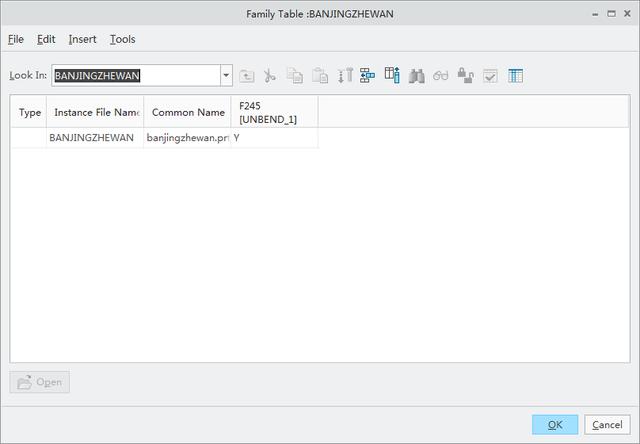

4.单击族表

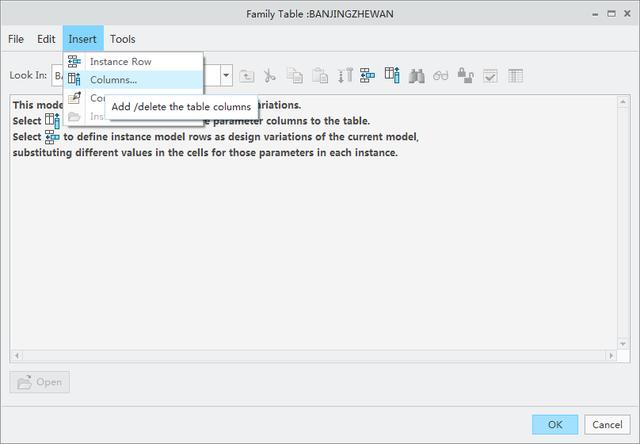

5.选择插入列

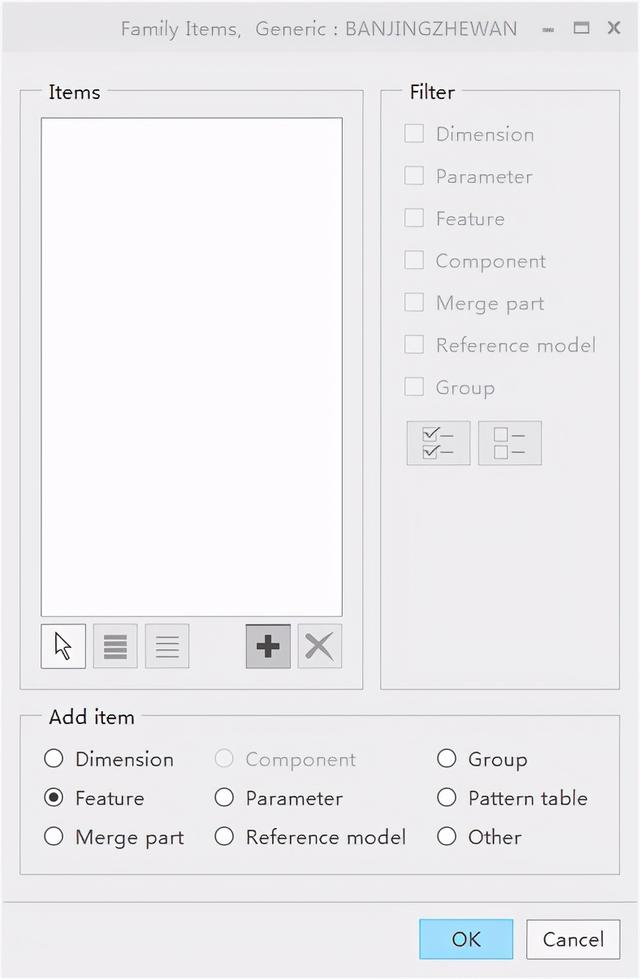

6.选择特征

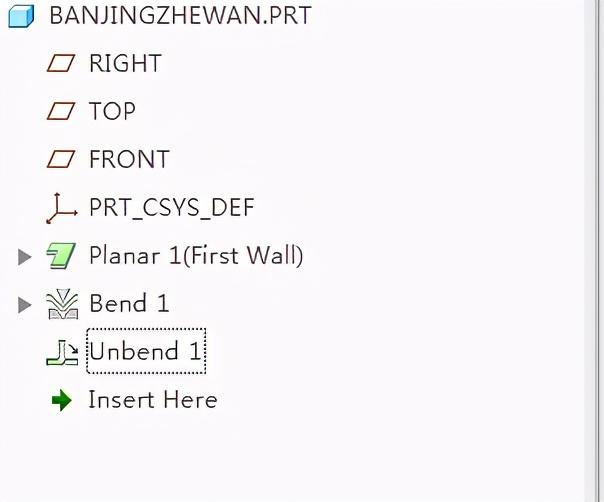

7.点选左侧的展平特征
8.单击确定，对话框如下

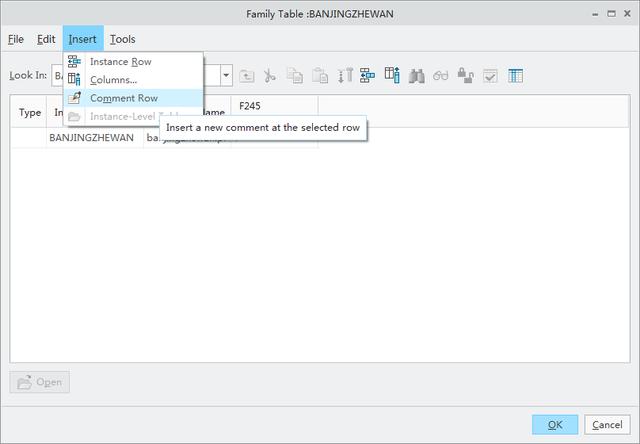

9.单击插入 实例行
10.将选项改为N,表示No,没有这个特征，单击确定
11.新建一个工程图，选中刚刚创建的模型，生成第一个展开图如下

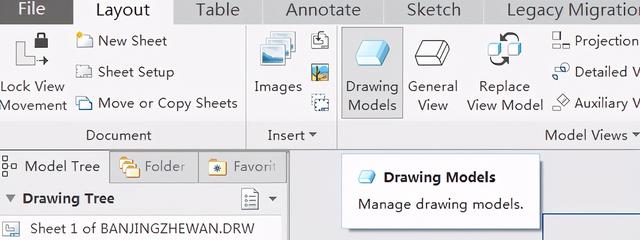

12.单击视图模型

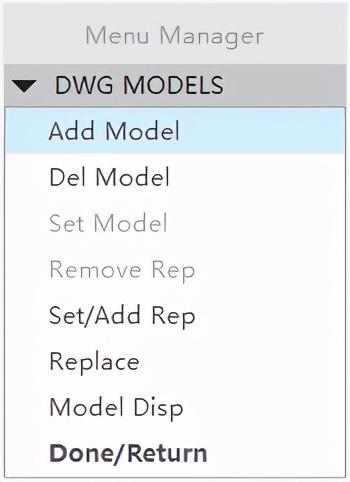

13添加模型
14.选中刚刚的模型打开

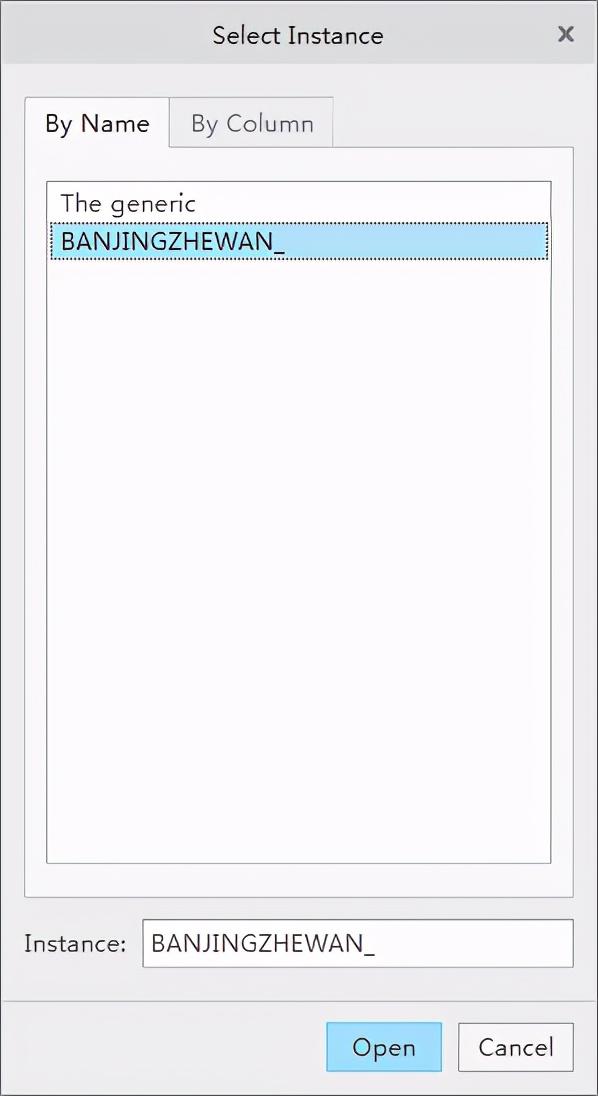

15.在弹出的对话框中选中第二个，表示没有展平特征

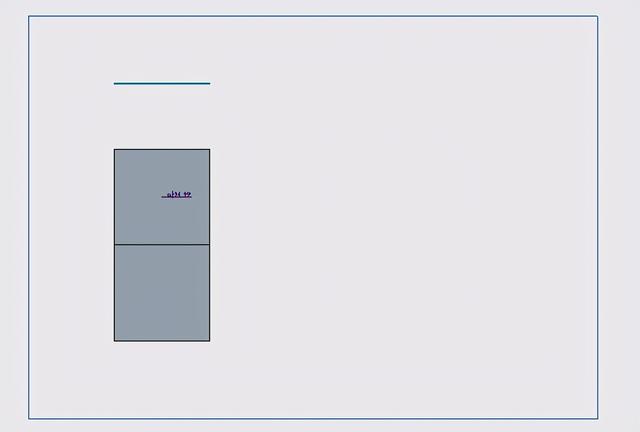

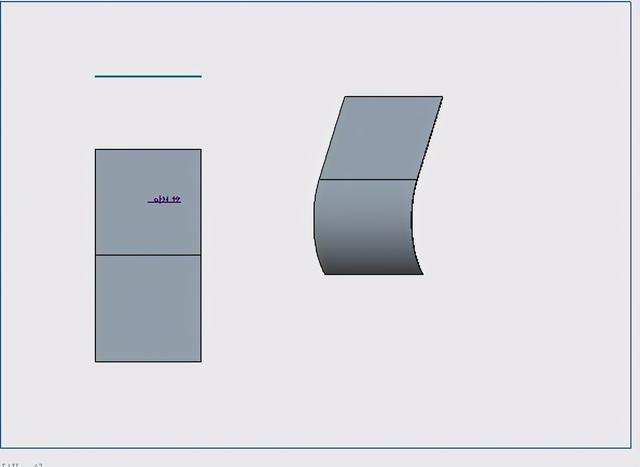

16.添加第二个模型视图如下，再进行工程图的制作即可。
