塑料件是在工业造型的基础上进行的结构设计proe工程图展平板层，首先看有无相识的产品借鉴proe工程图展平板层，再对产品及零件进行详尽的功能分解proe工程图展平板层，确定零件的折分、壁厚、脱模斜度、零件间的过渡处理、连接处理、零件的强度处理等主要工艺问题。

１） 相似借鉴

　　在设计前proe工程图展平板层，首先应查找公司和同行类似的产品proe工程图展平板层，原有的产品发生过哪些问题，有哪些不足，参考现有的成熟结构，避免有问题的结构形式，是最省事、最有效的办法。

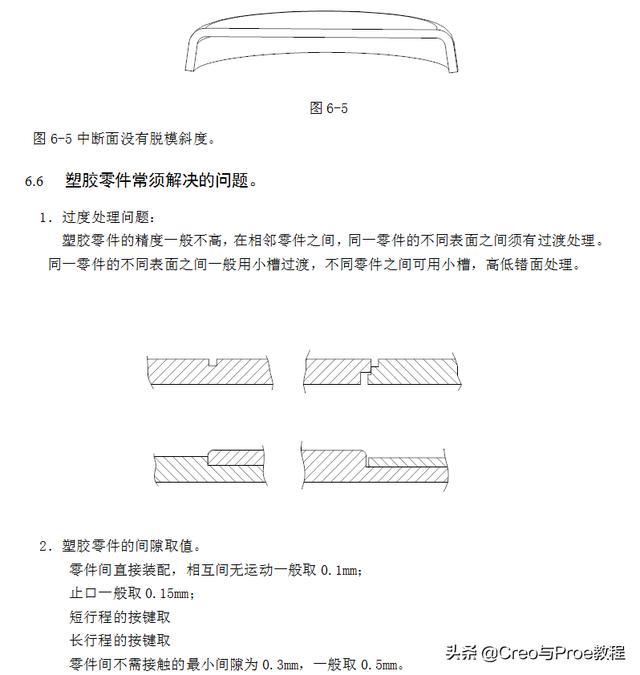

２） 确定零件折分、零件间的过渡、连接、间隙处理

　从造型图和效果图理解造型风格，配合产品的功能分解，确定零件折分的数目（不同的表面状态要么分为不同的零件，要么在不同的表面之间须有过度处理），确定零件表面间的过度处理，决定零件之间的连接方式，零件之间的配合间隙。

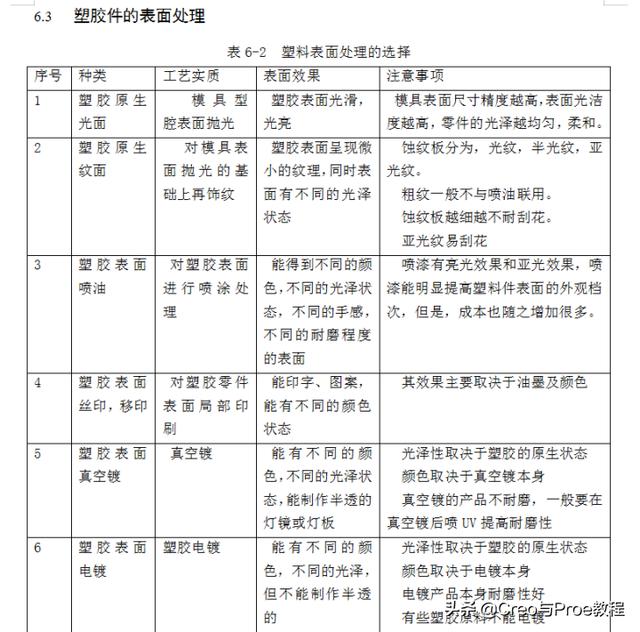

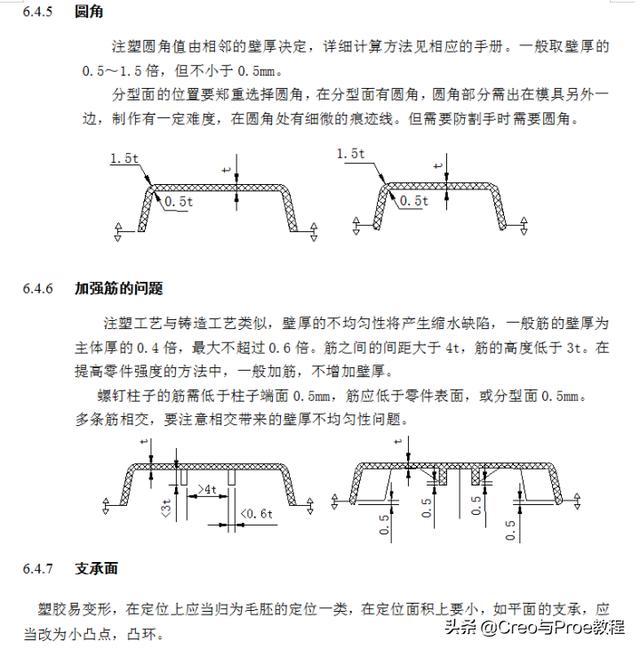

３） 零件强度与连接强度的确定

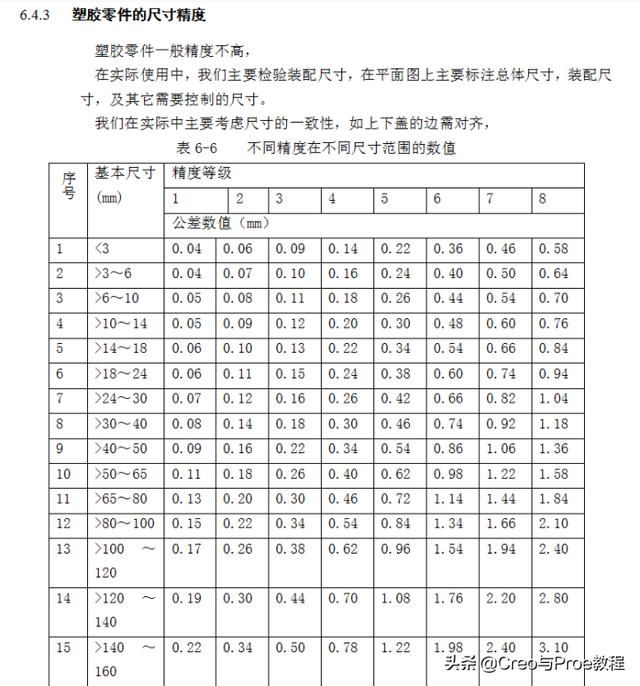

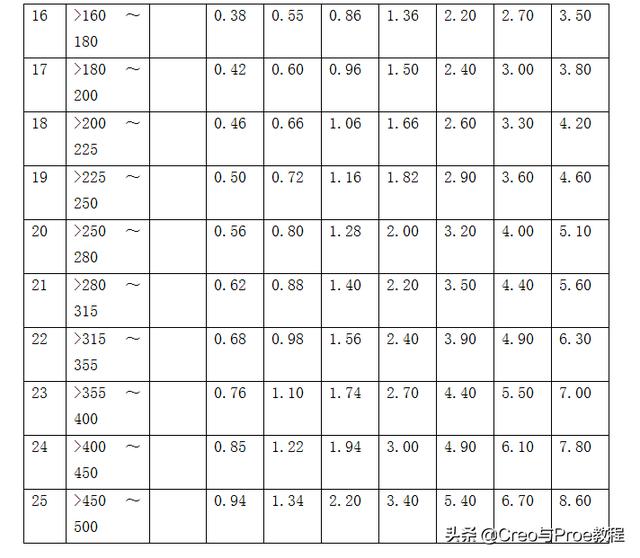

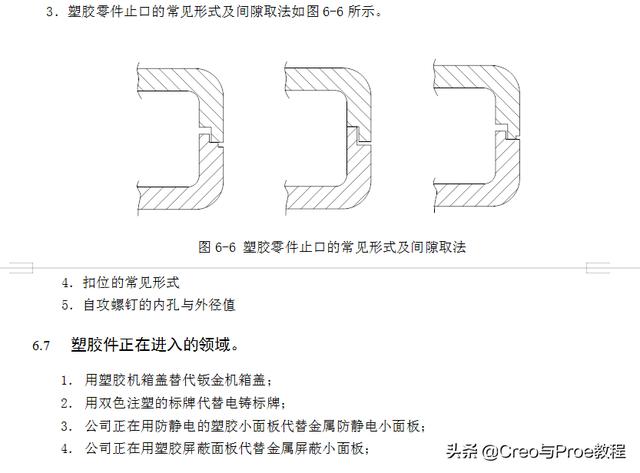

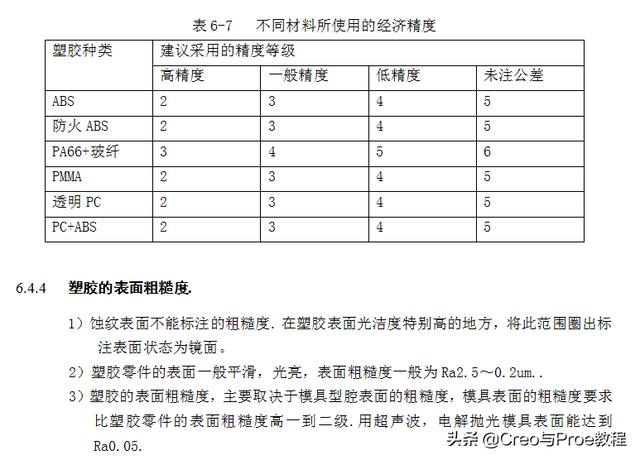

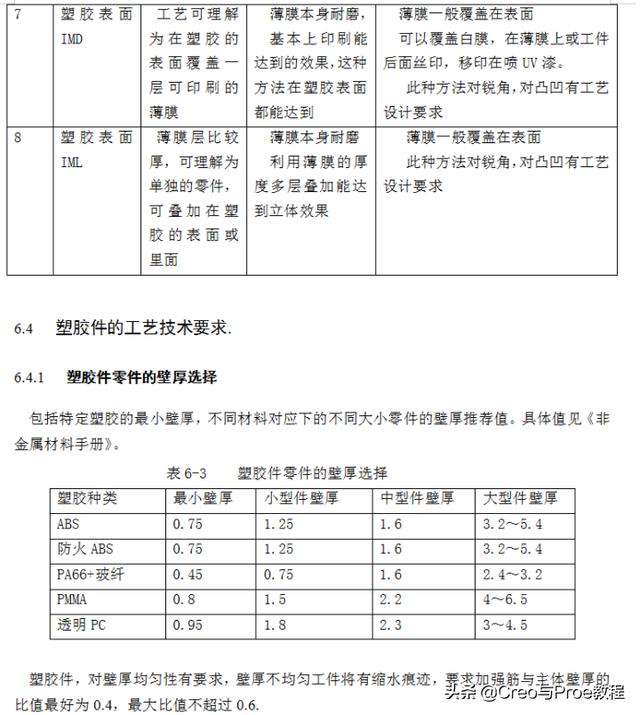

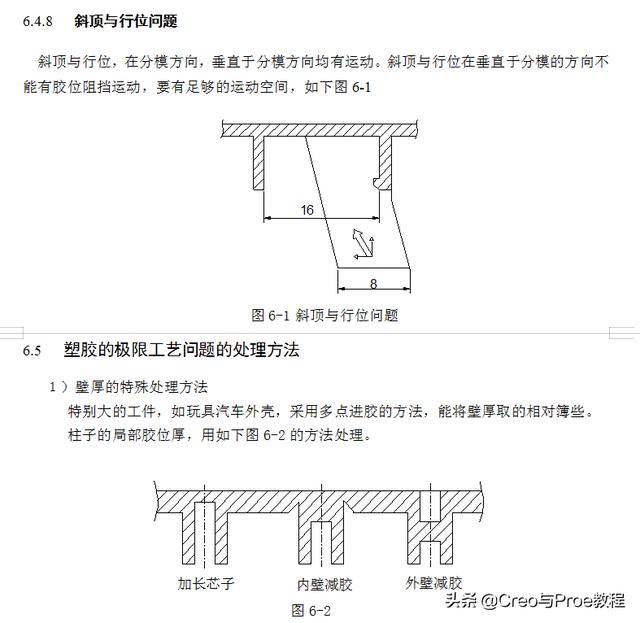

根据产品大小，确定零件主体壁厚。零件本身的强度，由壁厚塑料件、结构形式（平板形状的的塑料件强度最差）、加强筋与加强骨共同决定。在决定零件的单个强度的同时须确定零件之间的连接强度，改变连接强度的方法有，加螺钉柱，加止口，加扣位，加上下顶住的骨位。

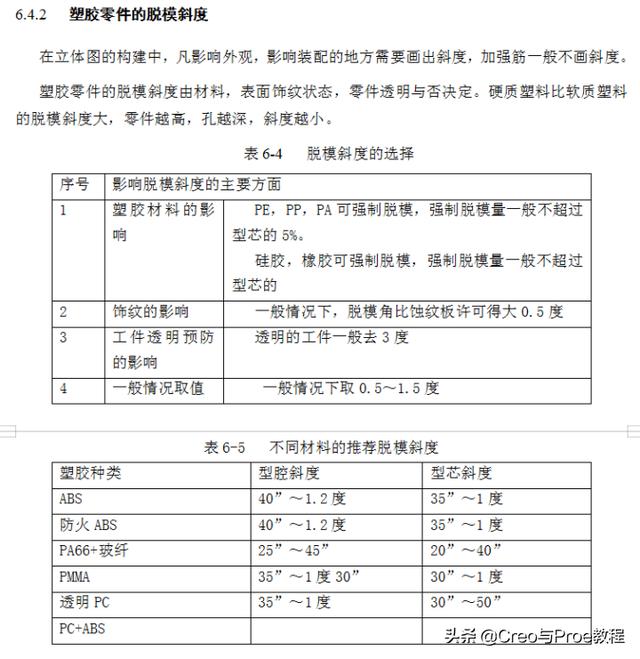

４） 脱模斜度的确定

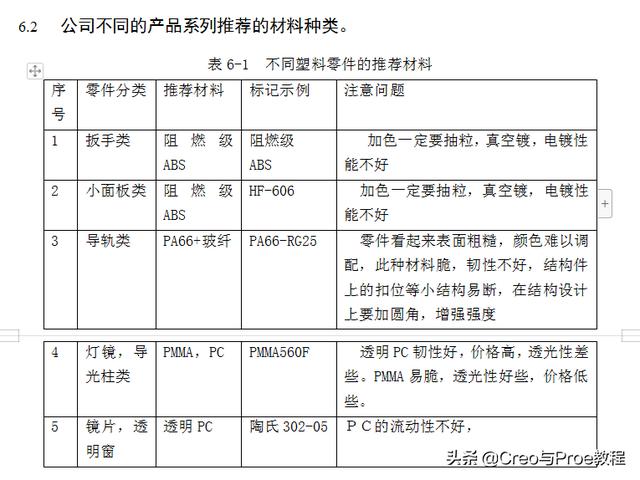

　　脱模斜度要根据材料（PP，PE硅胶，橡胶能强行脱模）、表面状态（饰纹的斜度要比光面的大，蚀纹面的斜度尽可能比样板要求的大0.5度，保证蚀纹表面不被损伤，提高产品的良品率）、透明与否决定零件应有的脱模斜度（透明的斜度要大）等因素综合确定。

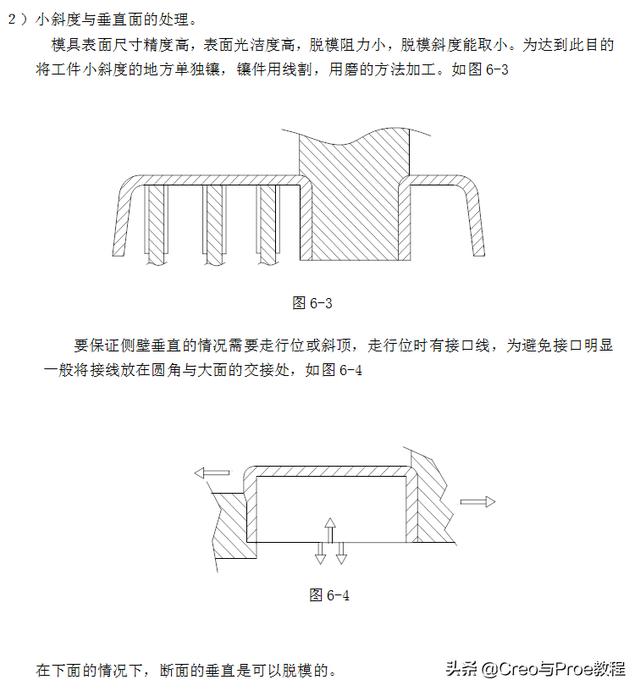

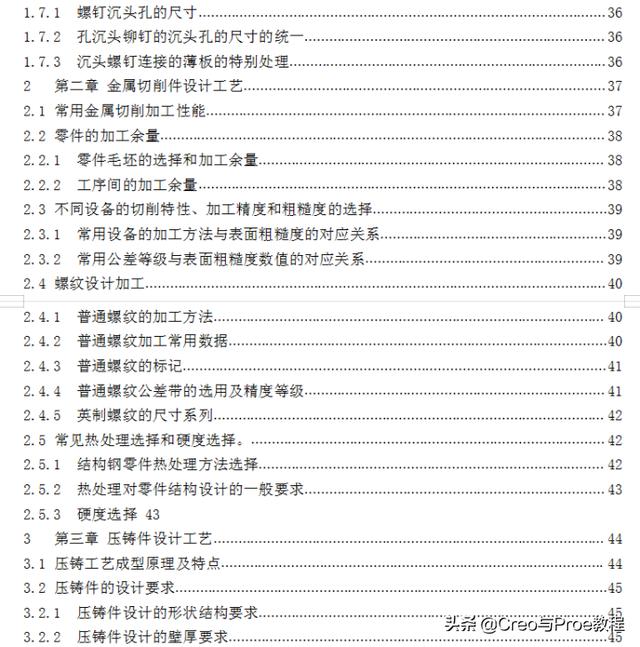

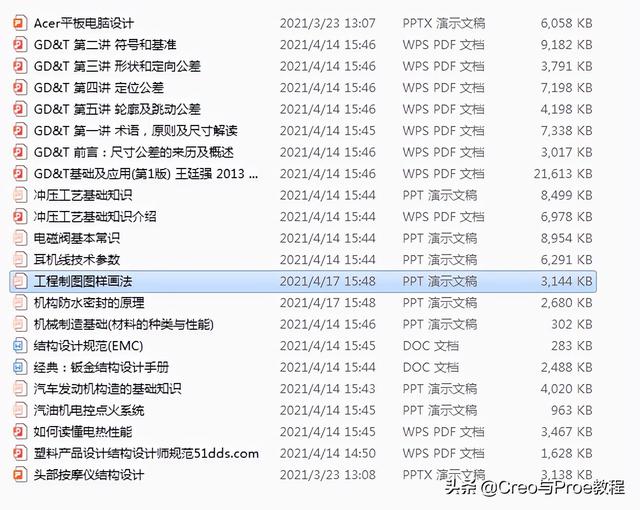

篇幅有限，只能摘选一章节，需要完整文档私信回复“资料”或“教程”免费领取
