creo钣金展平出工程图_creo怎么出展开图

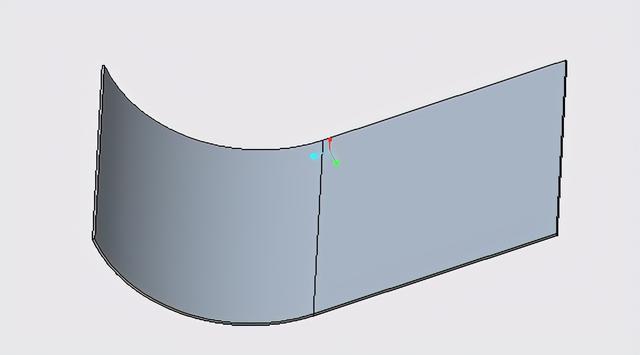

1.如下图creo钣金展平出工程图，将其制作工程图

2.点击展平

3.单击确定creo钣金展平出工程图，展开图如下

4.单击族表

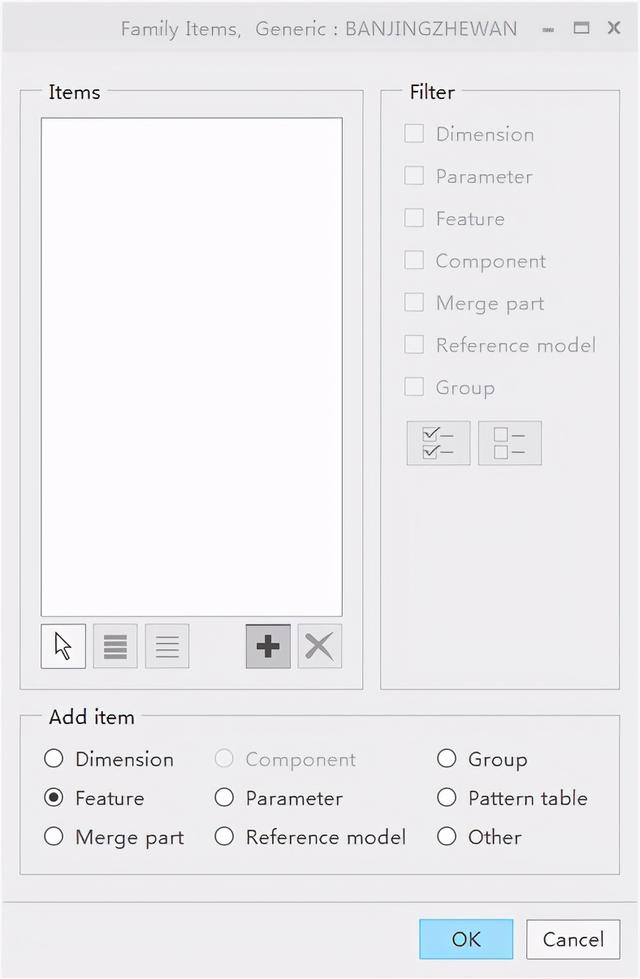

5.选择插入列

6.选择特征

7.点选左侧的展平特征

8.单击确定creo钣金展平出工程图，对话框如下

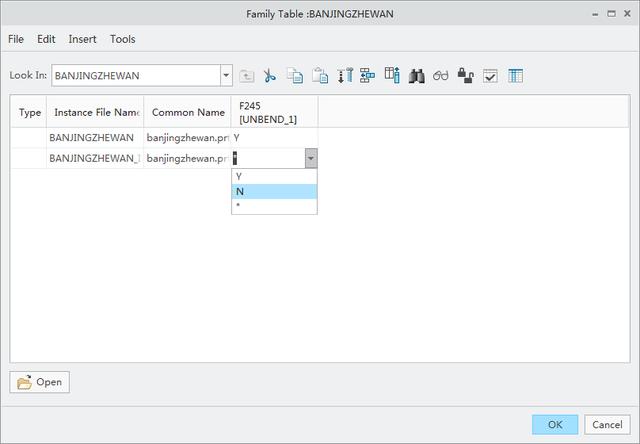

9.单击插入实例行

10.将选项改为N,表示No,没有这个特征，单击确定

11.新建一个工程图，选中刚刚创建的模型，生成第一个展开图如下

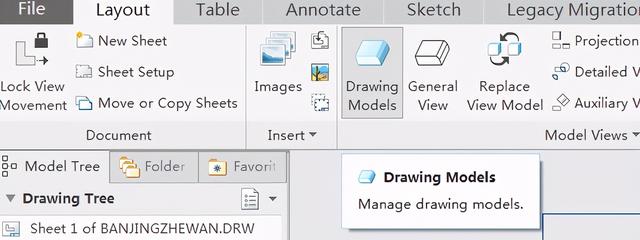

12.单击视图模型

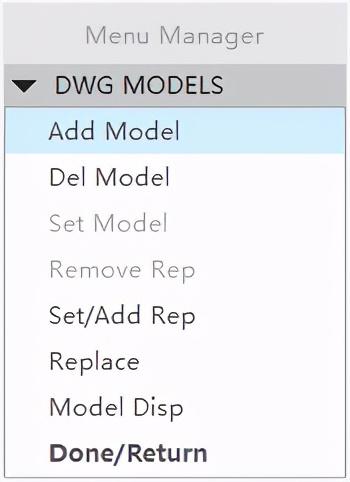

13添加模型

14.选中刚刚的模型打开

15.在弹出的对话框中选中第二个，表示没有展平特征

16.添加第二个模型视图如下，再进行工程图的制作即可。
