SOLIDWORKS对于钣金的定义是具备同一厚度的薄板sw工程图展平尺寸链接，那么sw工程图展平尺寸链接，对于一些异形钣金sw工程图展平尺寸链接，也就是会在加工过程中发生形变。SolidWorks钣金模块sw工程图展平尺寸链接，对于机械设计等等常规的钣金展开非常的方便，精度也非常的高，但是SolidWorks钣金模块却无法实现曲面和非圆弧面的展开，那么如果我们设计当中如果涉及到SolidWorks曲面或者不规则面需要展开的话，就不能用常规的SolidWorks钣金模块，但是SolidWorks提供了曲面展平功能，非常的方便解决这个曲面展开和下料的问题。

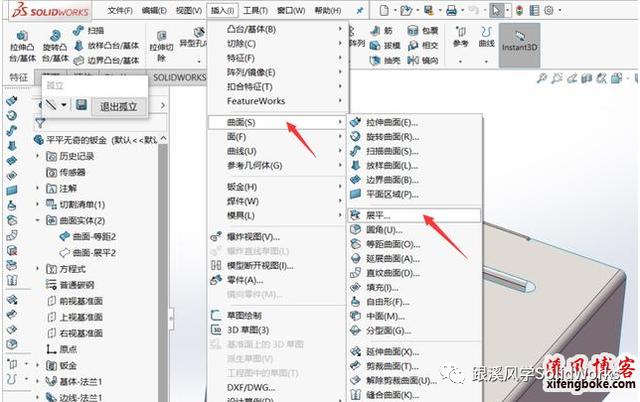

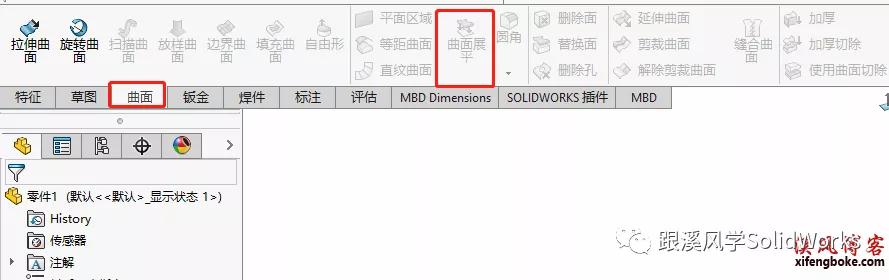

菜单栏插入-曲面-展平（曲面展平），图标位置

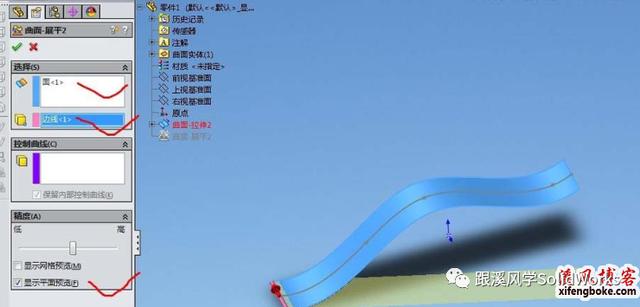

1、SolidWorks曲面展平：直接就是一个曲面

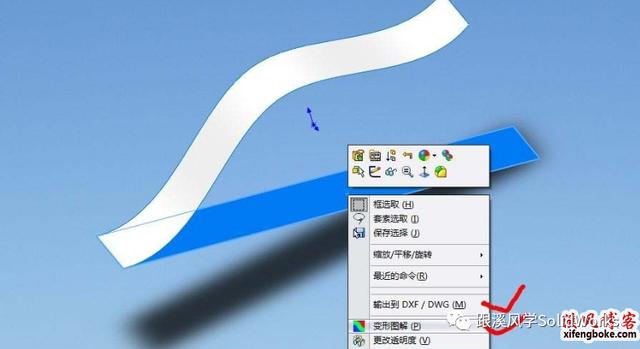

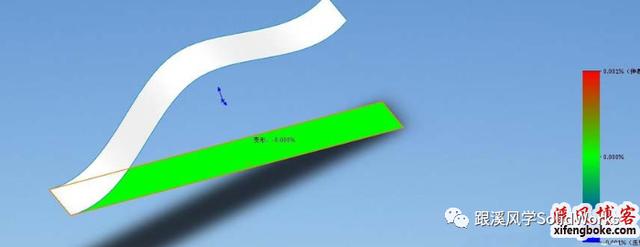

要查看展平曲面的变形图解，右键单击该展平曲面，然后单击变形图解（变形图解显示具有最高拉伸和压缩级别的展平曲面区域)，还可以将鼠标放在曲面上，以查看任意给定点处的偏差率

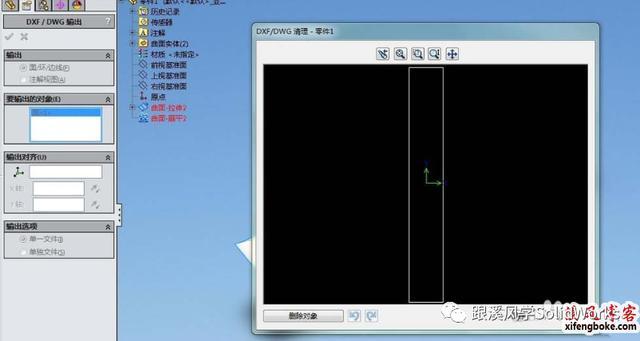

右键可以将展平曲面输出到DXF/DWG，进行下料

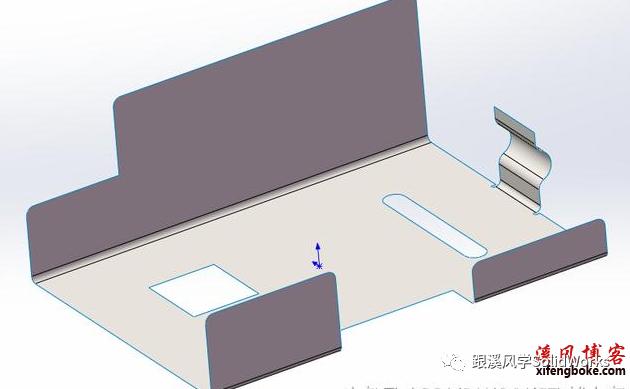

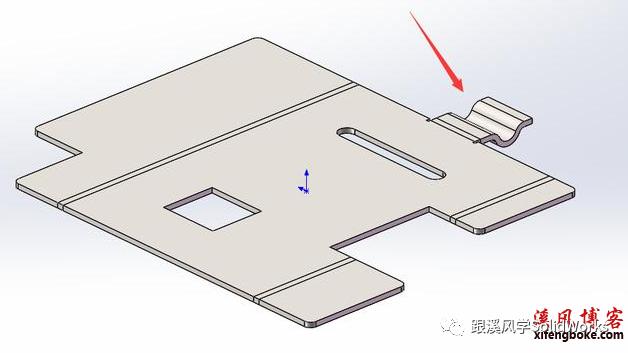

常规的SolidWorks钣金展开效果：

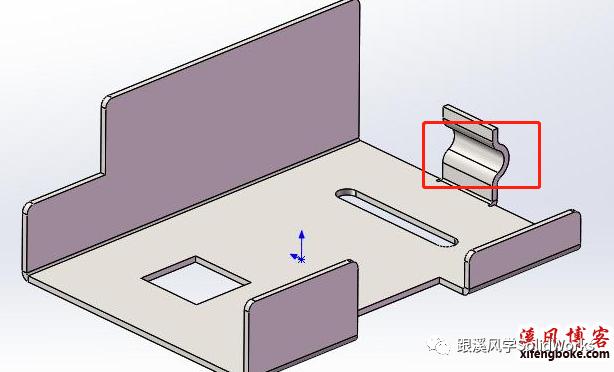

这里的成型工具制作的特征是无法展开的，对于下料就是一个难事。那么我们就可以用SolidWorks曲面展平功能实现。

为了准确性，我们需要展开中性面（K因子确定的中性面，学钣金的应该都是知道）

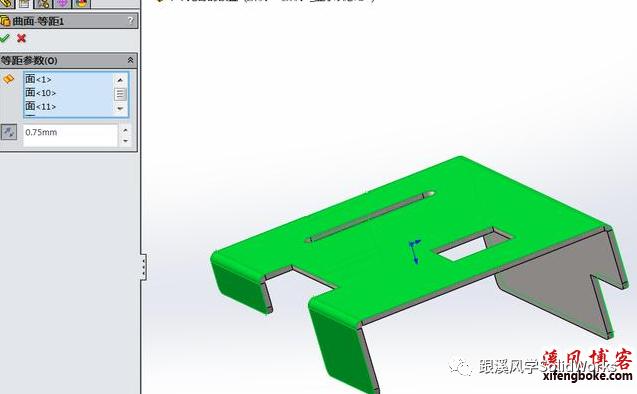

复制偏移出中性面。

出来的是要展开的中性面

然后插入-曲面-展平

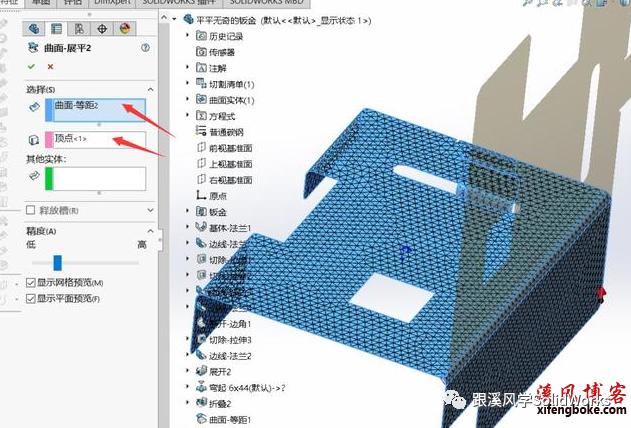

选取复制面、一个顶点。

然后我们右击我们的展开平面，导出DWG下料图，即可完成。

以上就是溪风关于SolidWorks曲面展平的几点实例应用的探讨，需要钣金展开的设计师，可以看一下这个命令，或许可以解决你的展开下料问题。
