我们很多时间在工作中ug工程图展平图样不显示，会在弧度面上做规则的花纹ug工程图展平图样不显示，很不好做，如果在平面上做就很简单了，如何把平面做好的规律花纹贴到弧度面上，这个在UG里提供了这样的的指令与功能，很好用，只是很多人没有用过。今天给大家分享一下技巧。

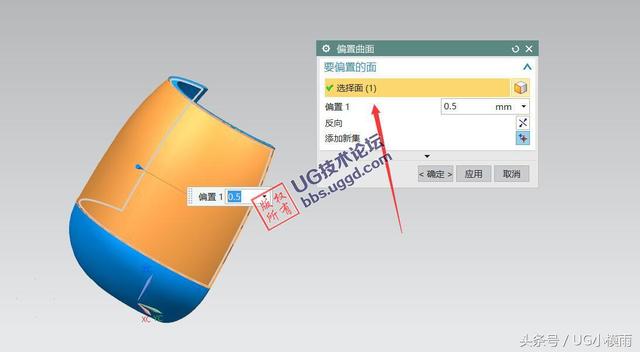

第一，我们想在这个产品年表面下0.5的面贴上我们想要的花纹，这个花纹我们在平面上做好了，第一步，是先偏置这样一个面，深0.5MM

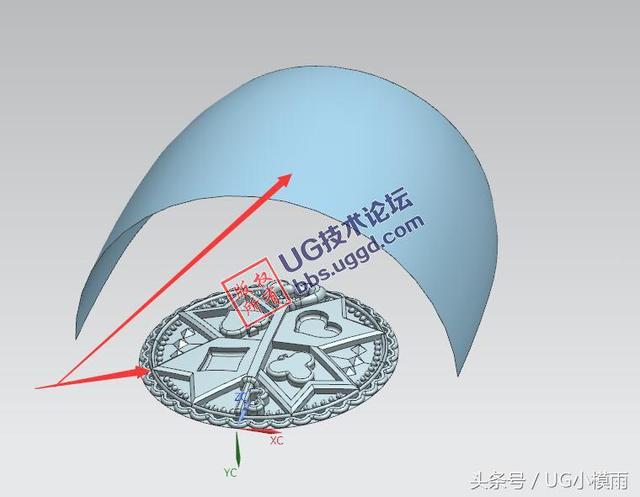

我们要贴的花纹是这样一个圆形，这样的花纹在弧度面上做出来，是很费功夫的，如果多个，则是不可能做得相同的，但是我们可以利用整体变形的指令，在UG里轻松的解决这样的问题。就是把平面的花纹贴到弧度面上。它的具体操作步骤，下面我们来做一个说细的操作说明。

我们首先要搞清楚，整体变形里的面到面功能，它是利用面积来贴花纹的，也就是你花纹在平面上的面积是多少，贴到弧度面上的面积一样，它就不会变形。所以在贴面之前我们要搞清楚，你要贴到弧度面的面积，然后把这个弧度面展平。以这个展平的弧度面作为贴面的基准面。以弧度面为控制面。

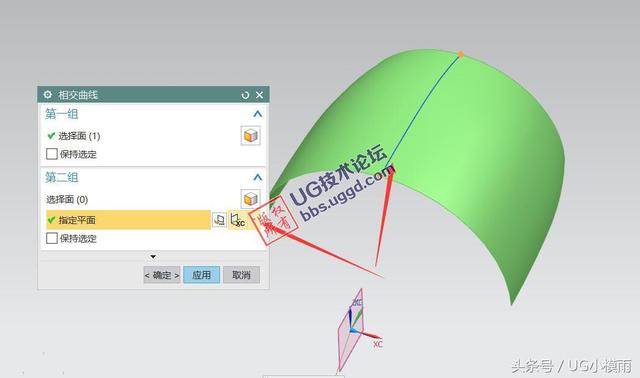

我们先把这个控制面展平，展出一个基准面

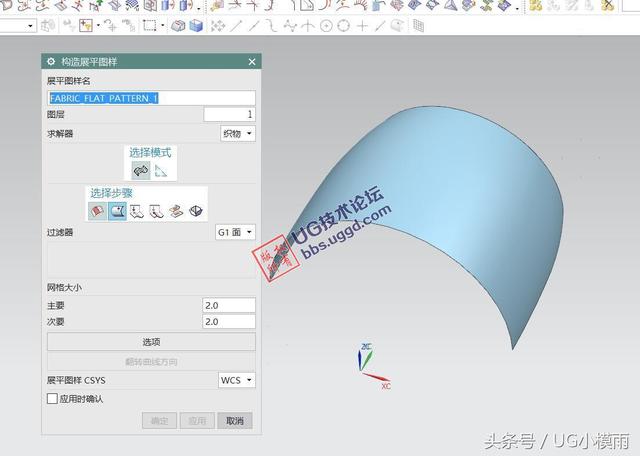

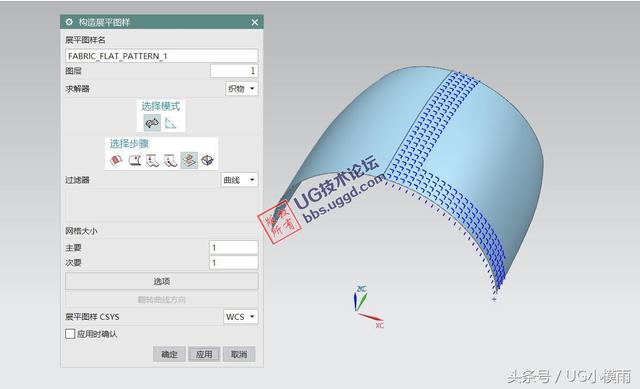

在工具里一个复合，构造展平图样指令来展平弧度面。

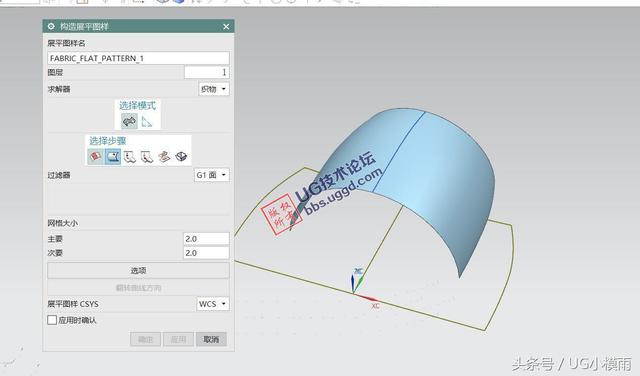

展平的结果如下

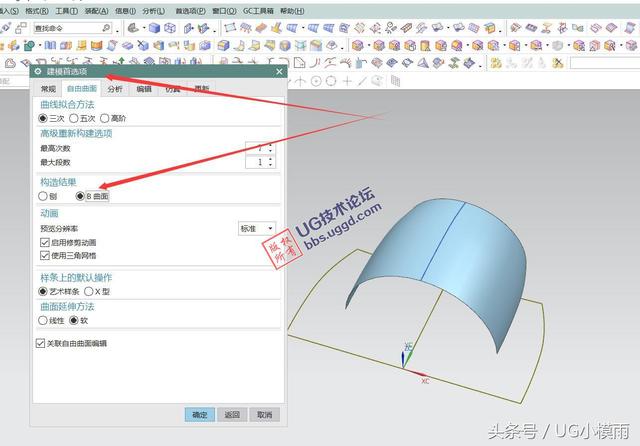

然后在首选项之中，把建模里的自由曲面改成B曲面，再用网格曲面把展开的线做成面。这样同面积的基准平面与弧度面都有了。把我们要贴的花纹放到,

指定要贴的位置上。贴面的准备工作就做好了。

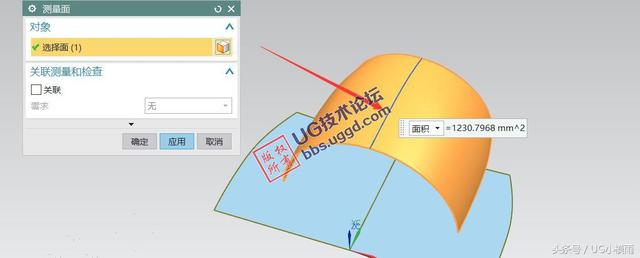

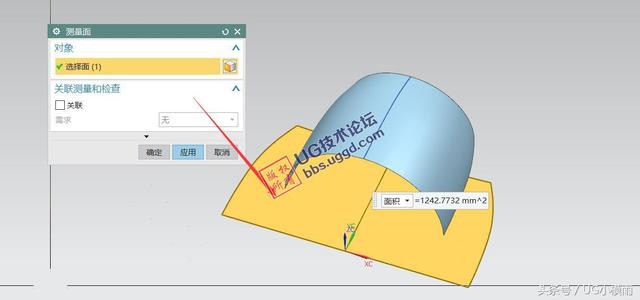

先看一下展开面积大小的差别。

它们之间相差30平面毫米，这对于1200多平方毫米的产品贴面来说是没有影响的，所以二个面的面积无需进行调整 ，基准面与控制面可以直接使用。

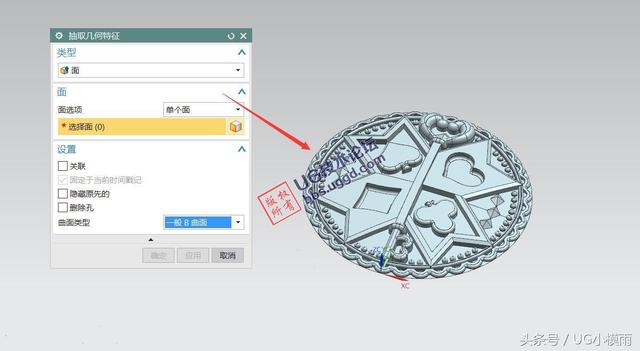

要贴的花纹面也要用B曲面进行抽取，否则很难贴上。

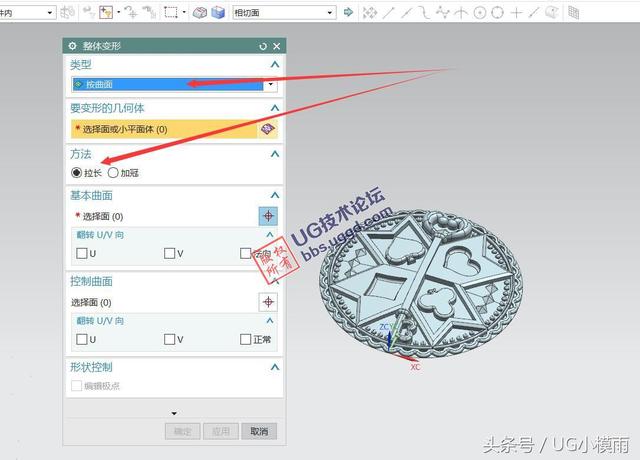

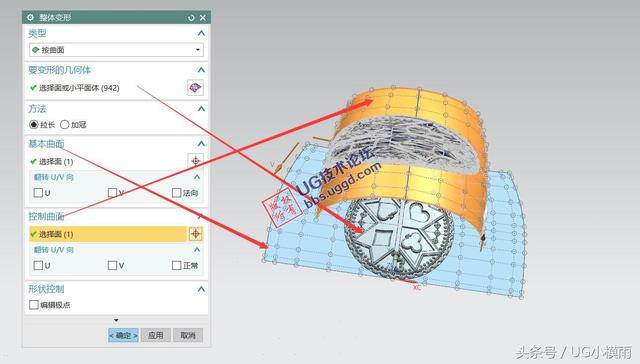

然后我们打开整体变形，曲面到曲面的功能界面。选择要贴的花纹。然后选择这个花纹在平面的基准面作为花纹面的介质面。

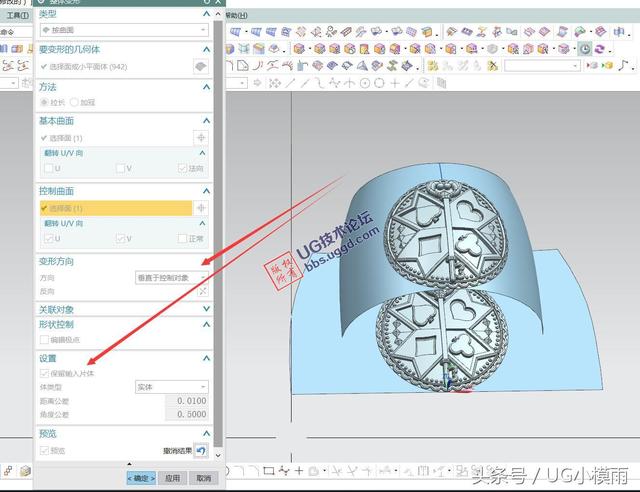

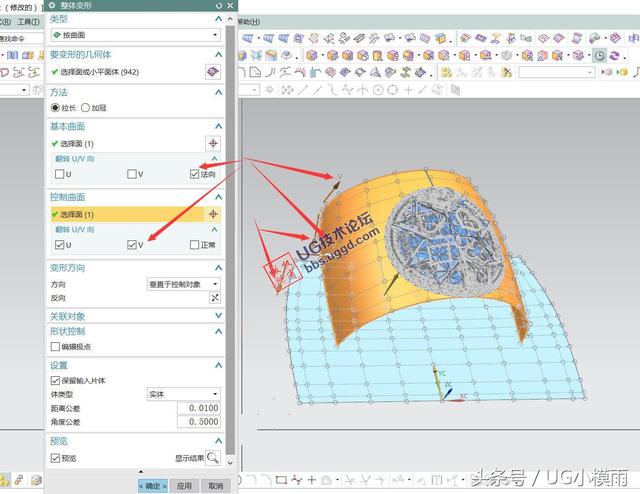

在选好基准面与控制面后，它的UV方向与法向不一致，会导致花纹会贴反或错位。所以我们必需要调整 基准面与控制面上UV方向一致。它们必需一致。否则花纹贴到弧度面会变形。它们的贴法就是用相同的面积计算贴花的。

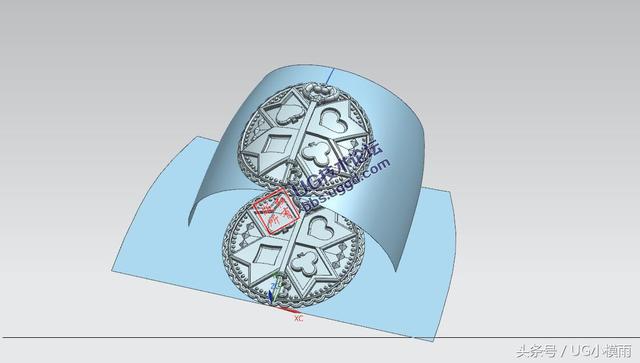

这是我们最终贴出来的效果。是不是很完美。
