creo工程图展平的简单介绍

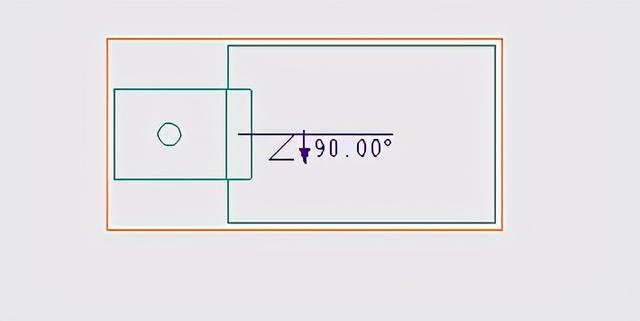

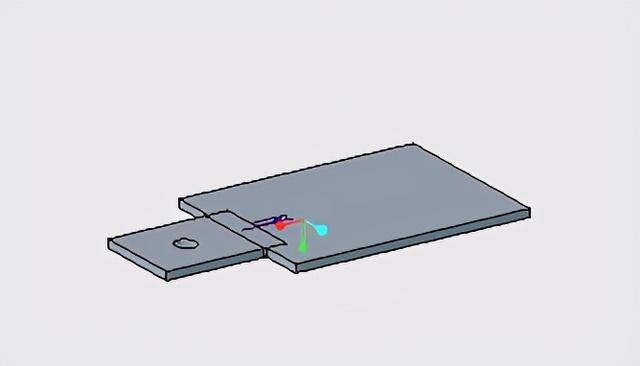

如下图所示creo工程图展平，已创建好的钣金模型如下

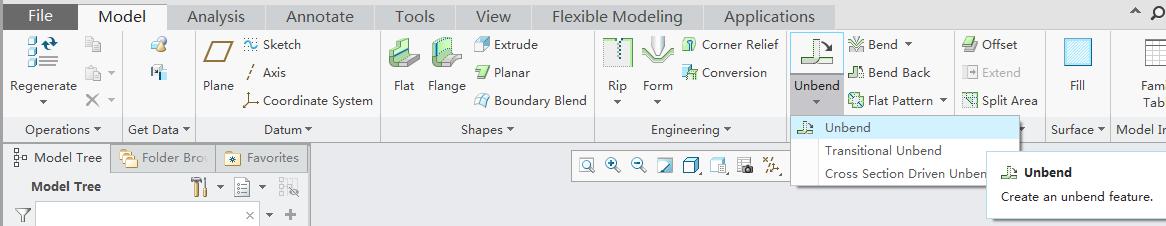

1.点击展平（unbend）creo工程图展平，单击确定。效果如下

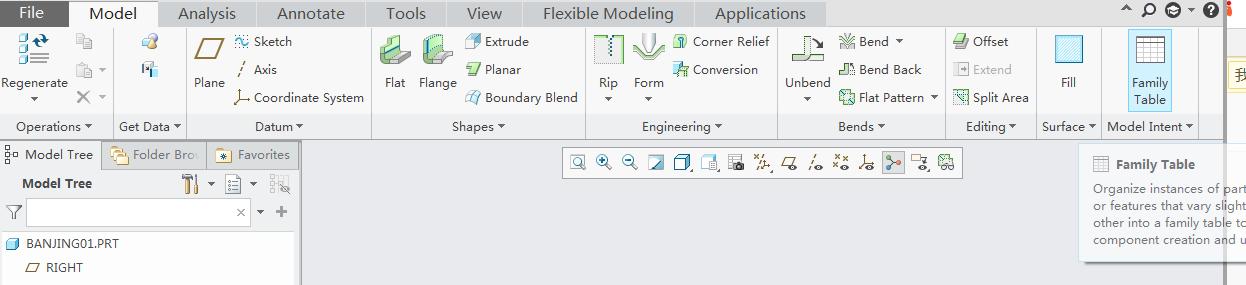

2.单击族表

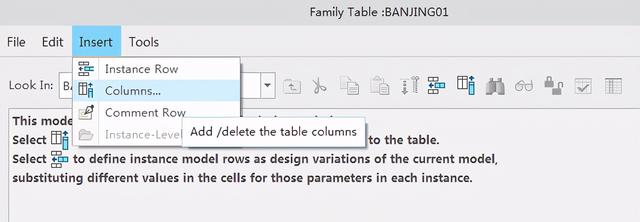

3.点击插入列

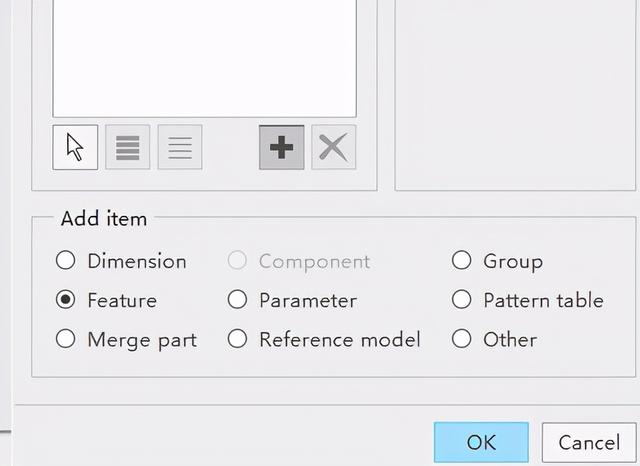

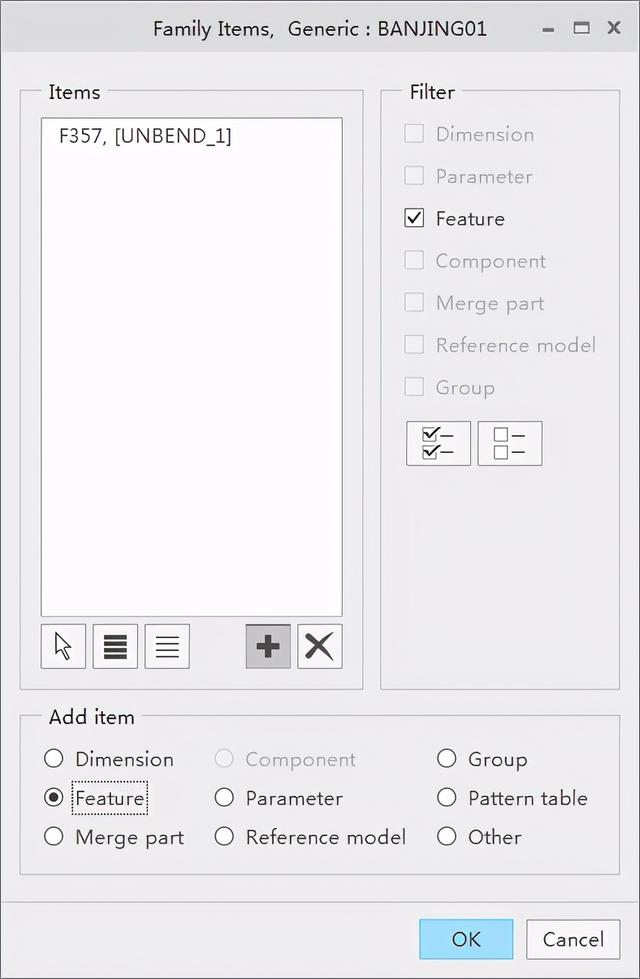

4.选择特征creo工程图展平，在模型中选择刚刚创建的展开特征。单击确定

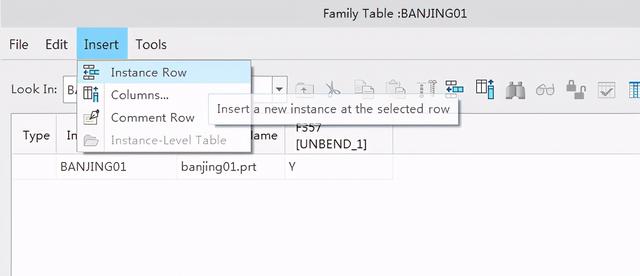

5.单击插入-实例行

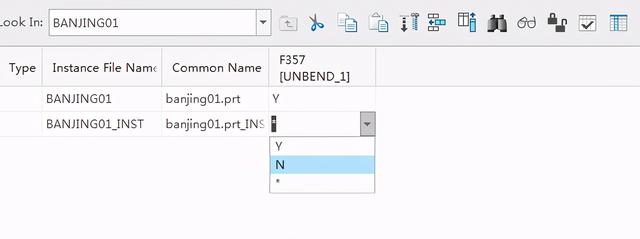

6.在下拉列表中选择N,表示没有展平特征

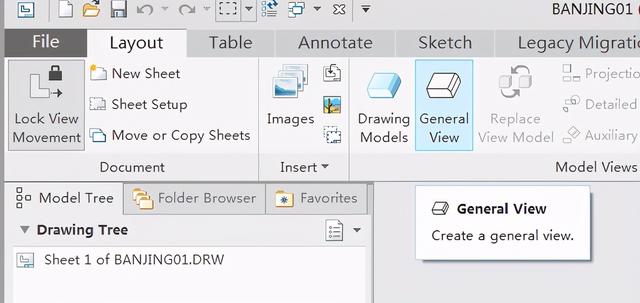

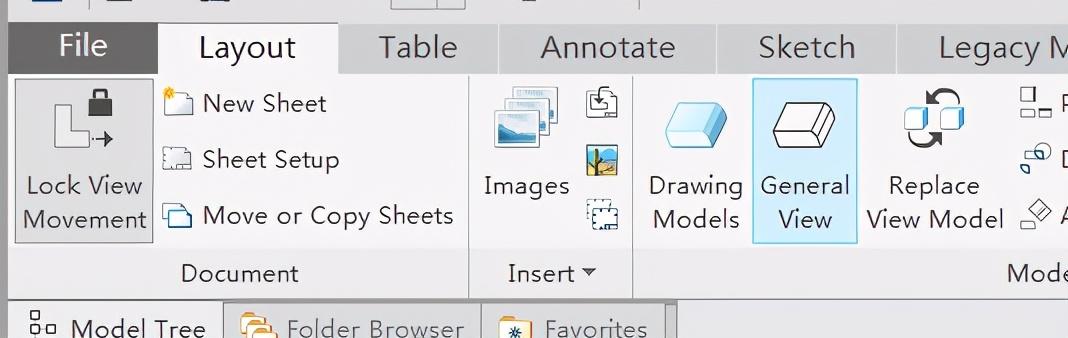

7.打开工程图，单击一般视图。生成第一个视图，即为展开图

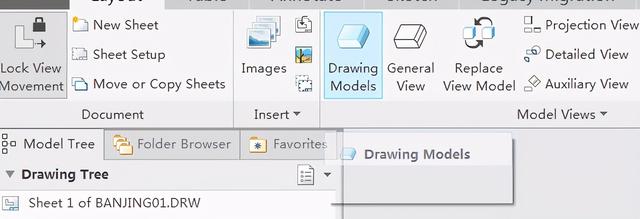

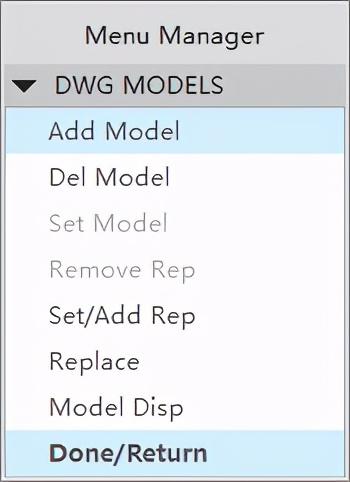

8.单击绘图模型，选择增加模型

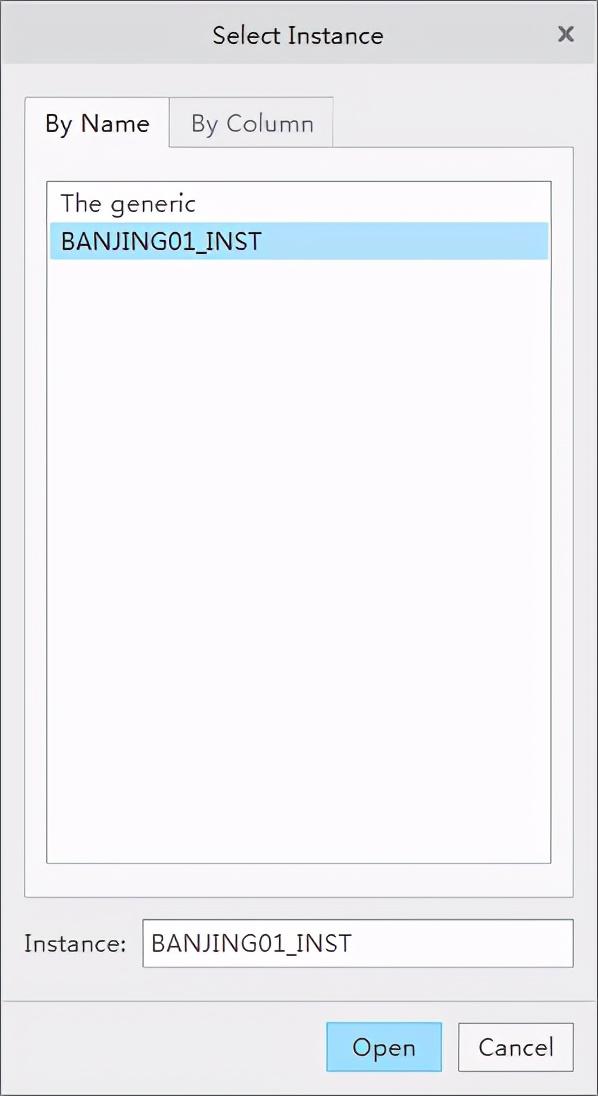

9.找到刚刚的模型打开，选择第二个。再次点击打开，确定。

10.再次单击普通视图

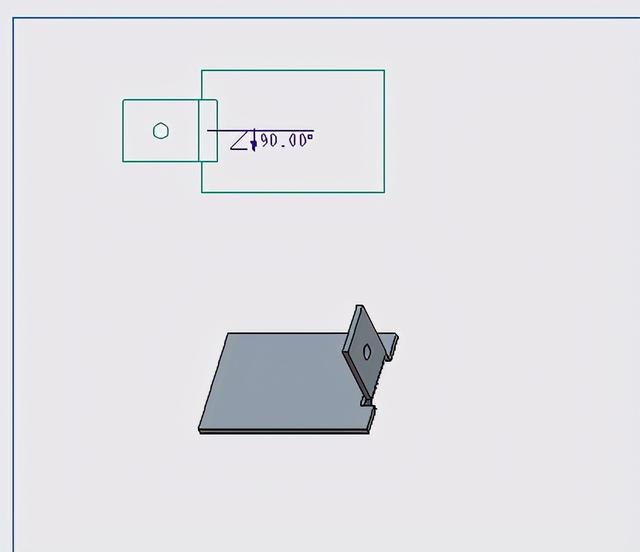

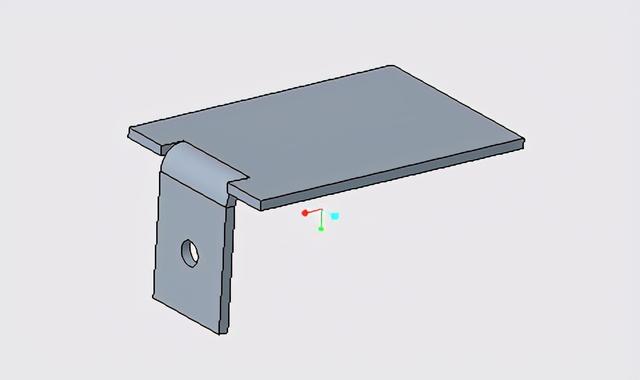

11.可看到未展开的钣金模型被添加了进来。
