钣金工程师展图的简单介绍

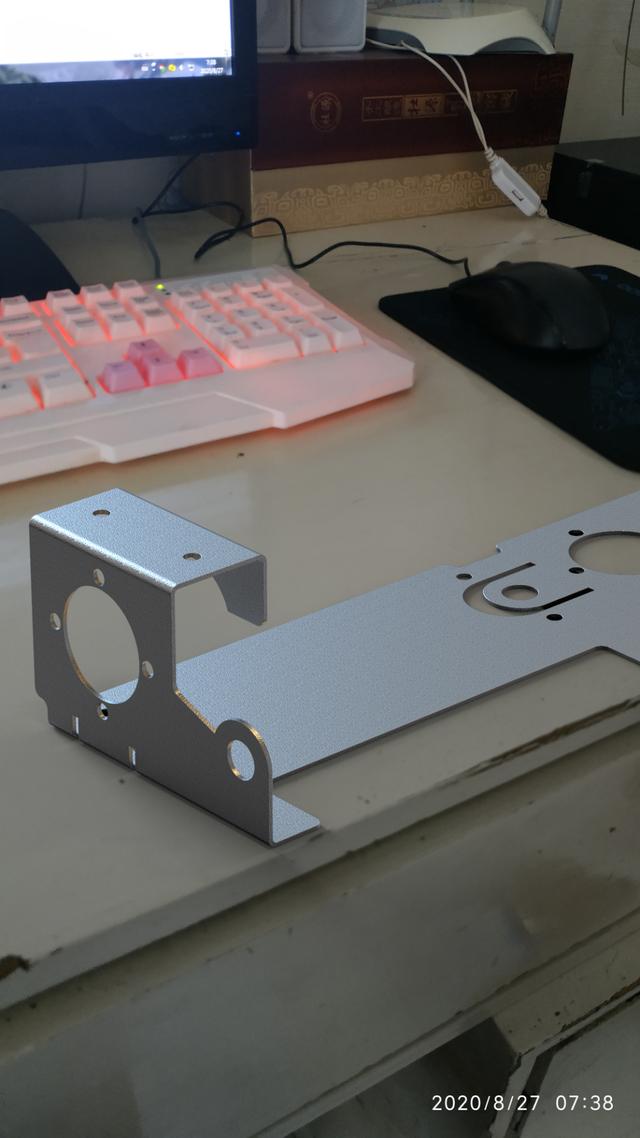

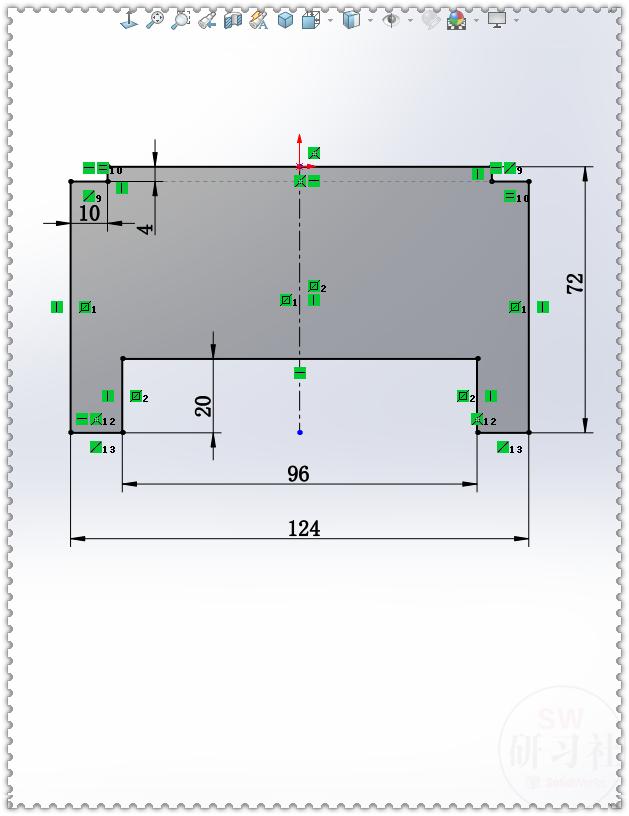

1.在【上视基准面】画草图。

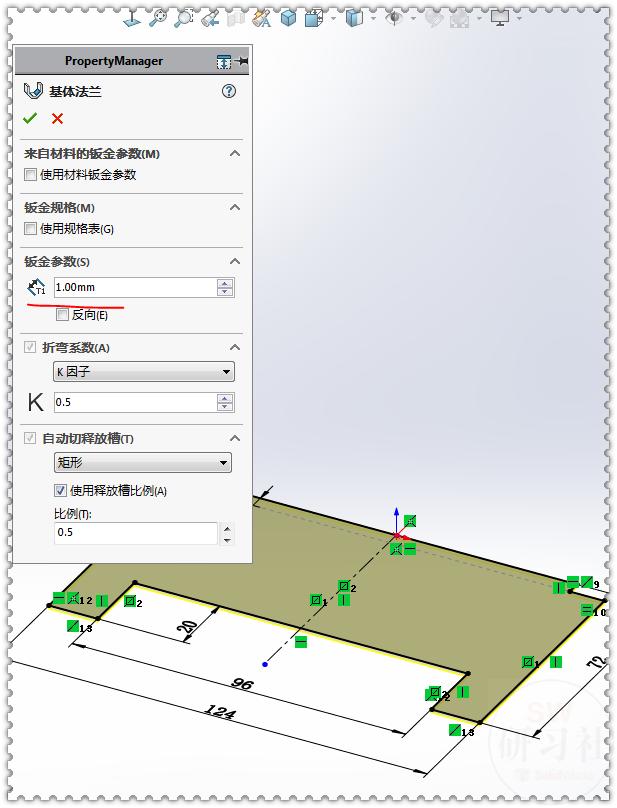

2.【基体法兰】厚度：1 。

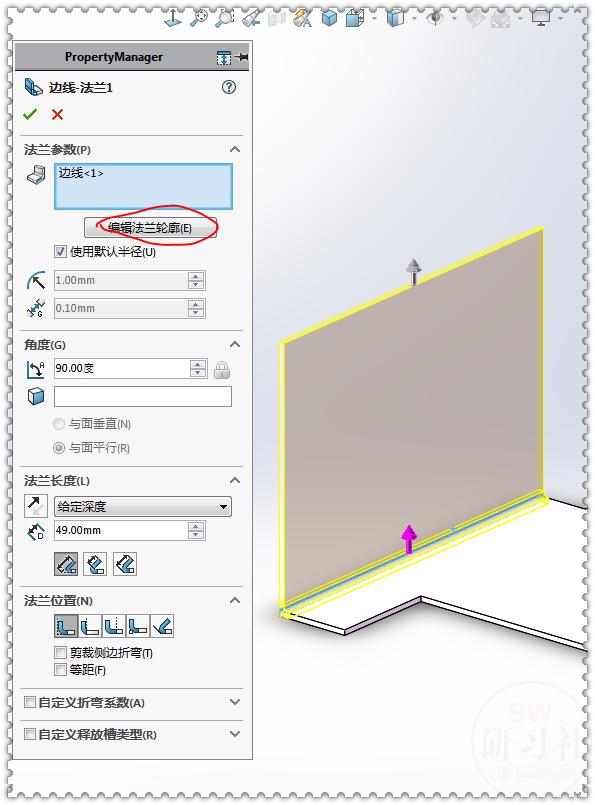

3.【边线法兰】编辑法兰轮廓。

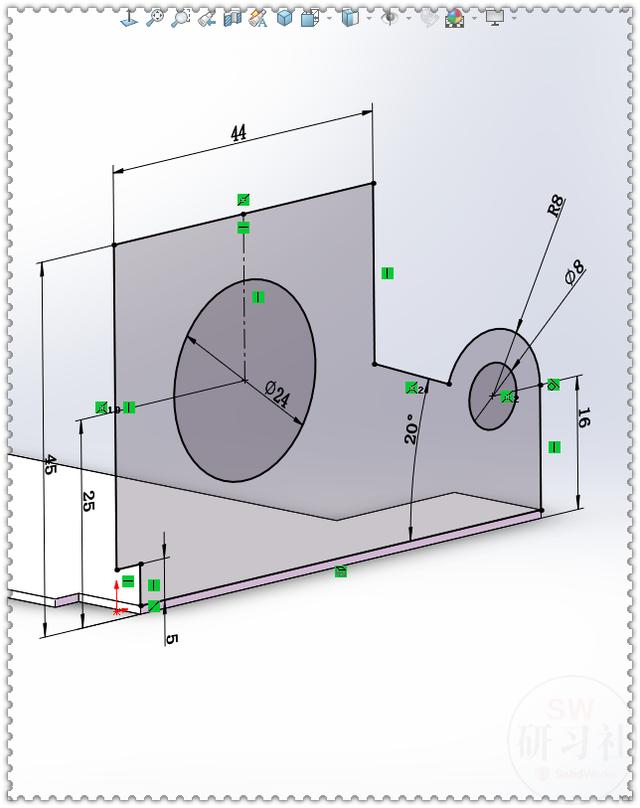

3-1.修改草图——完成。

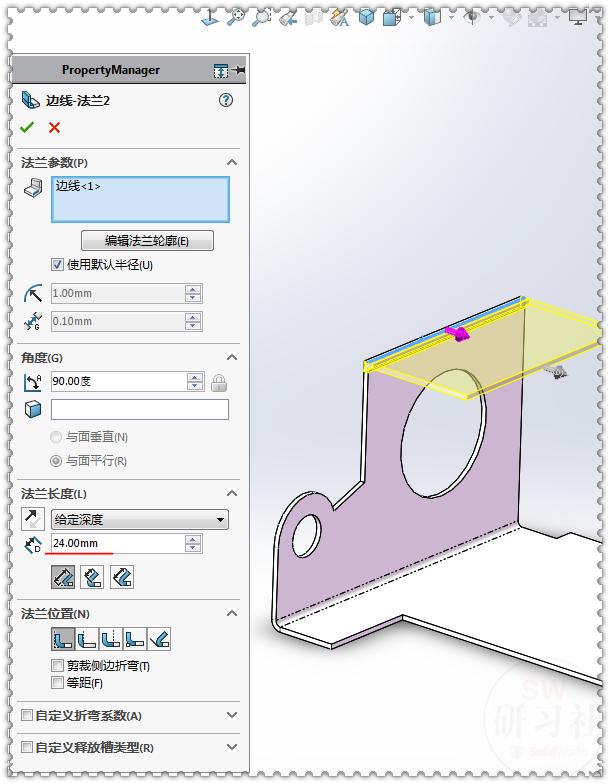

4.【边线法兰】给定深度：24 。

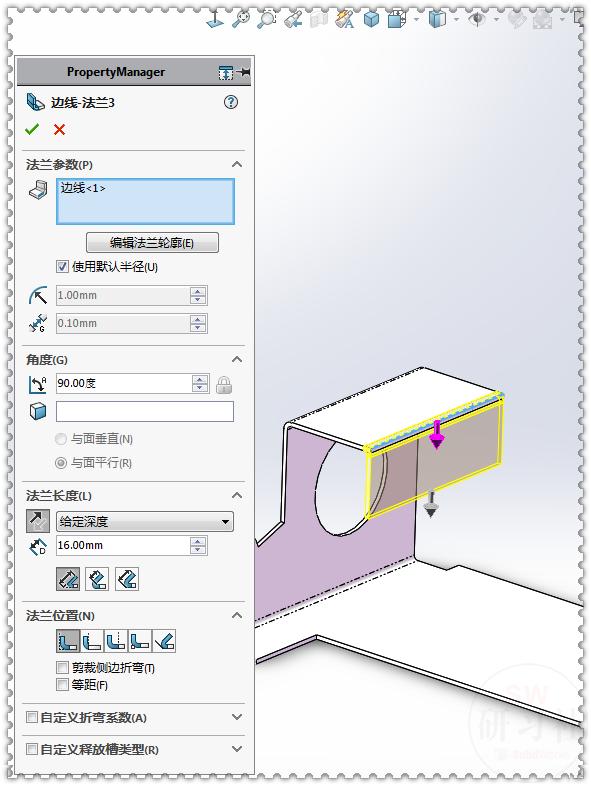

5.【边线法兰】给定深度：16 。

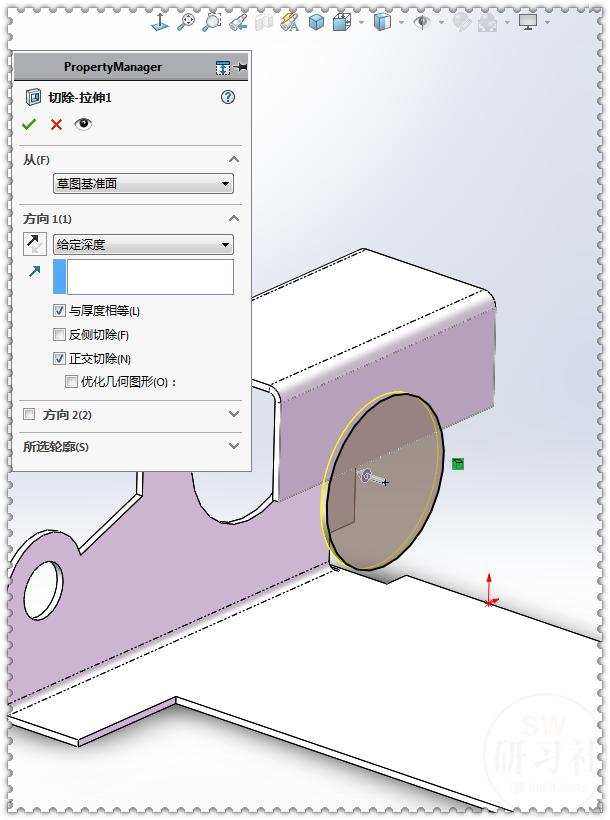

6.【拉伸切除】与厚度相等钣金工程师展图，转换实体引用：圆 。

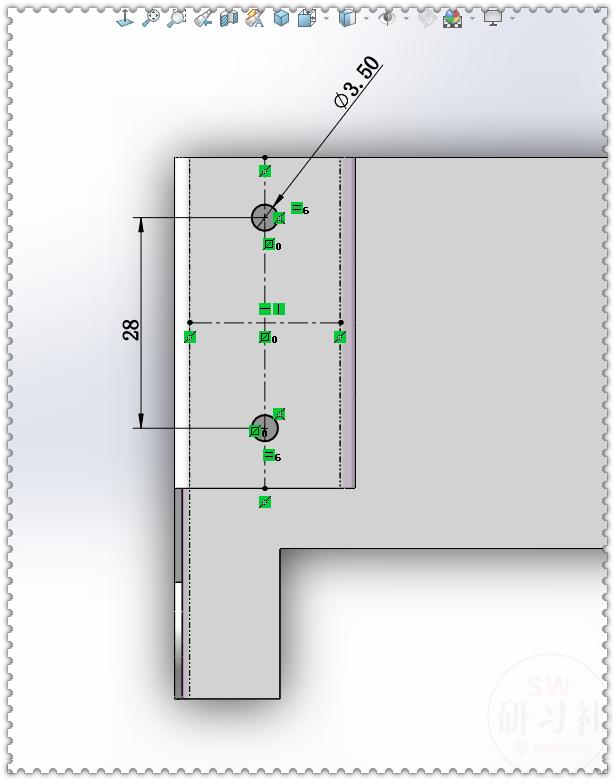

7.在钣金顶面画圆。

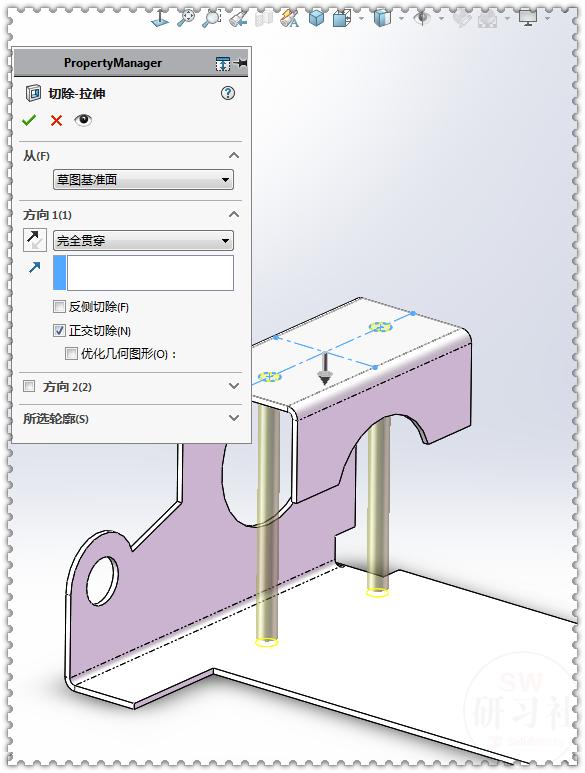

8.【拉伸切除】完全贯穿。

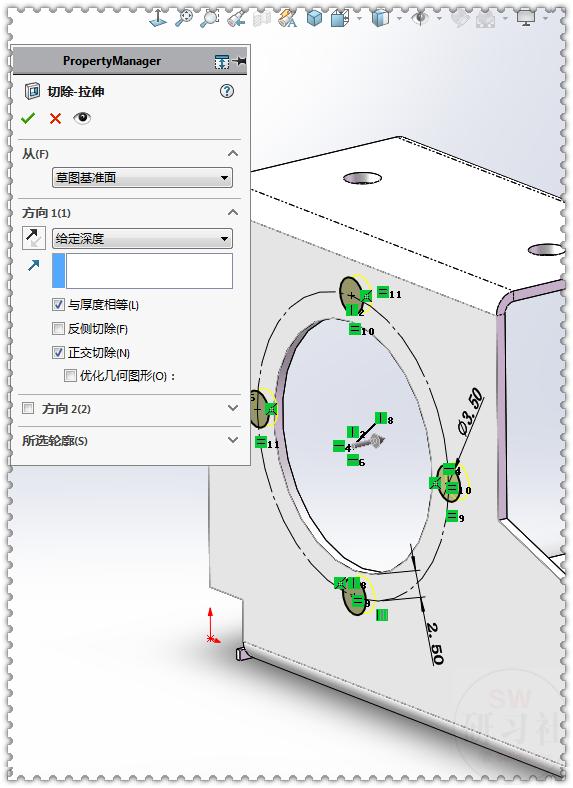

9.【拉伸切除】在钣金侧面画圆。

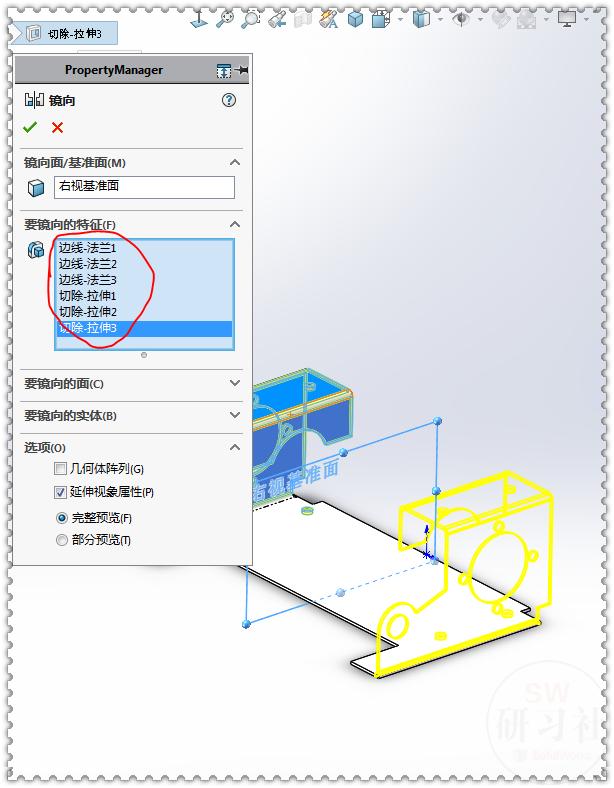

10.【镜像】特征。

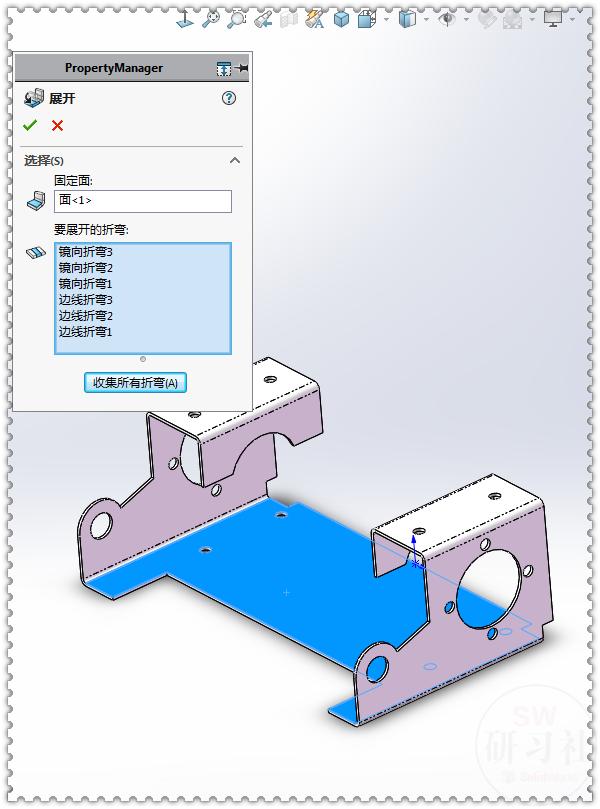

11.【展开】固定面：蓝色面 钣金工程师展图，要展开的折弯——收集所有折弯。

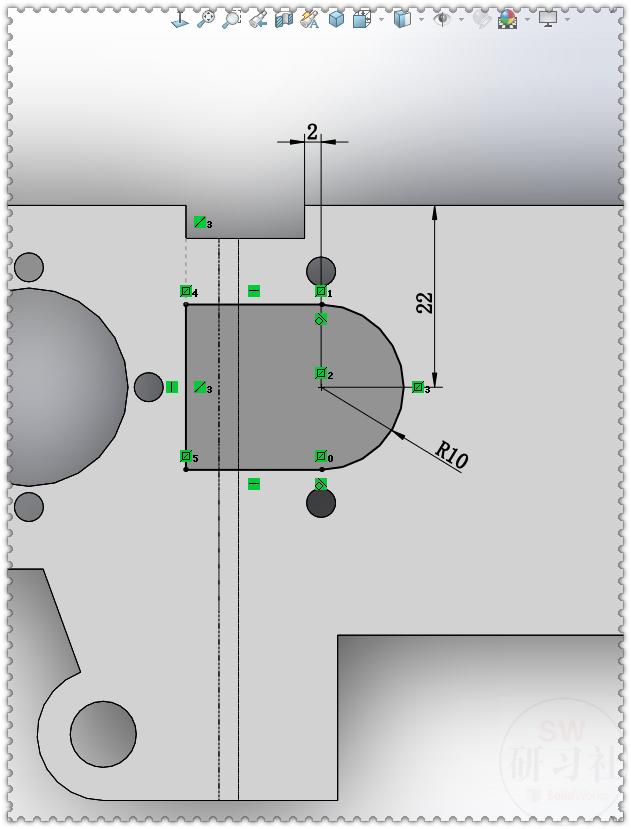

12.在钣金左侧画草图，镜像到右边 。

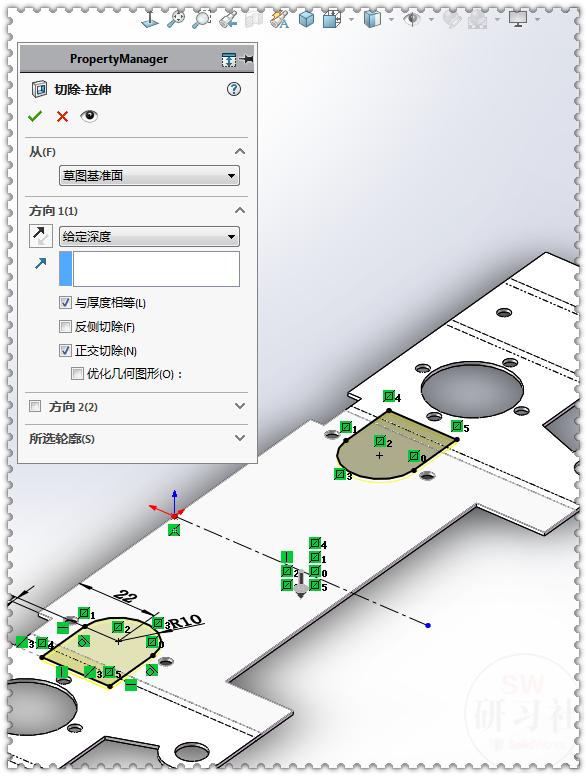

13.【拉伸切除】。

14.【折叠】。

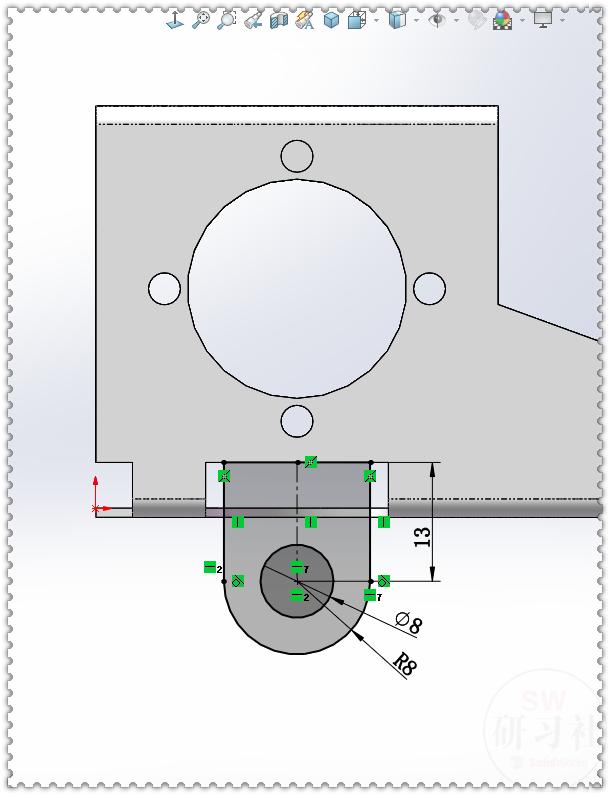

15.在侧面画草图。

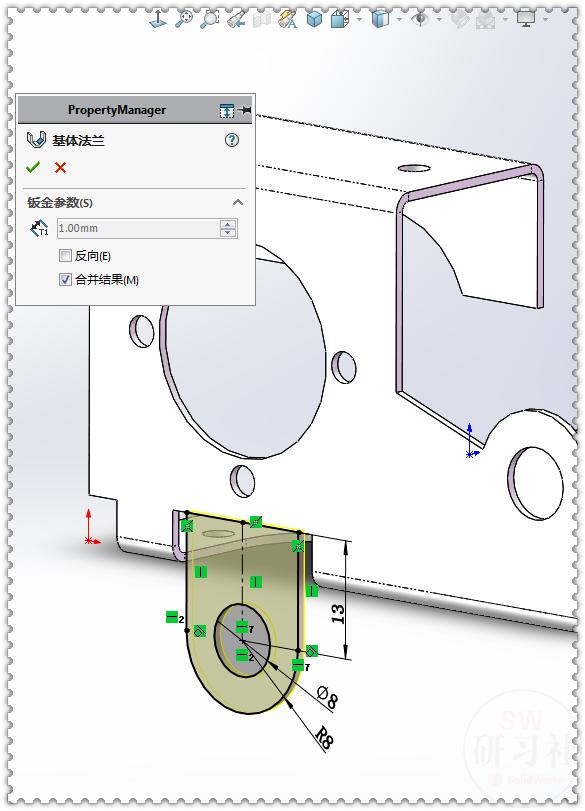

16.【基体法兰】。

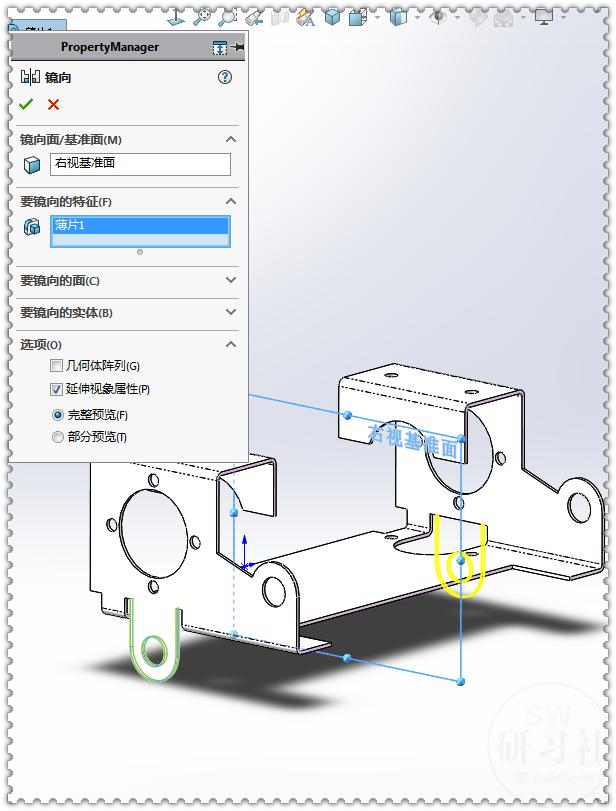

17.【镜像】特征：薄片，就是上一步的基体法兰。

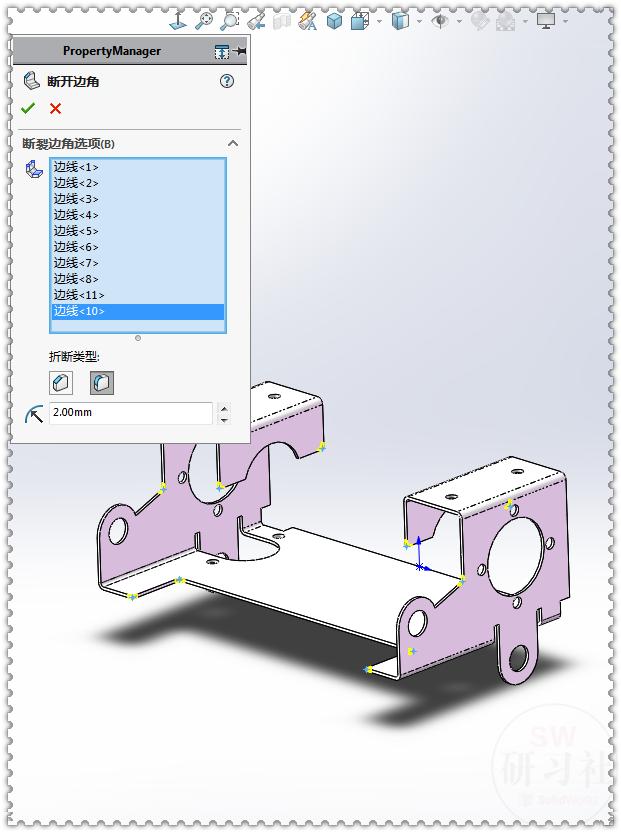

18.【断开边角】圆角半径：2 。

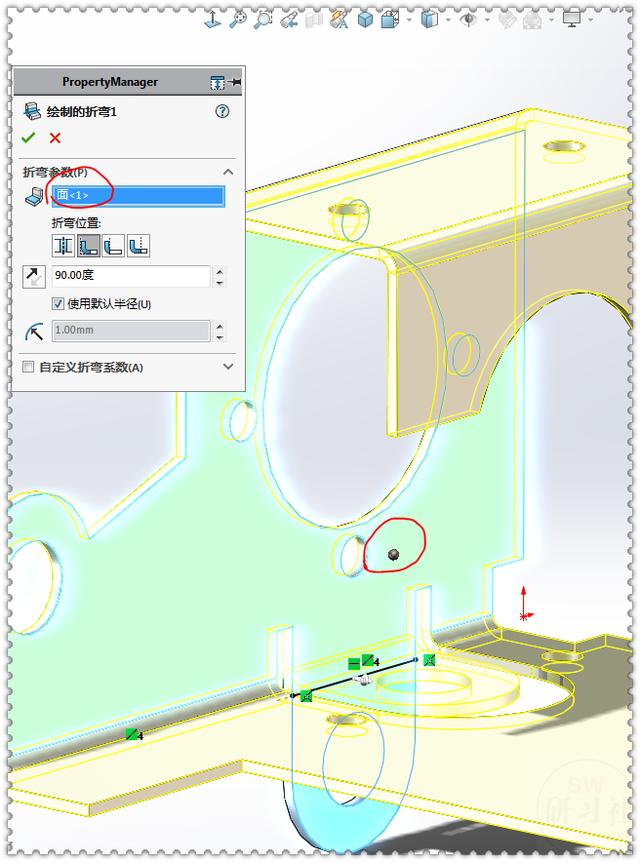

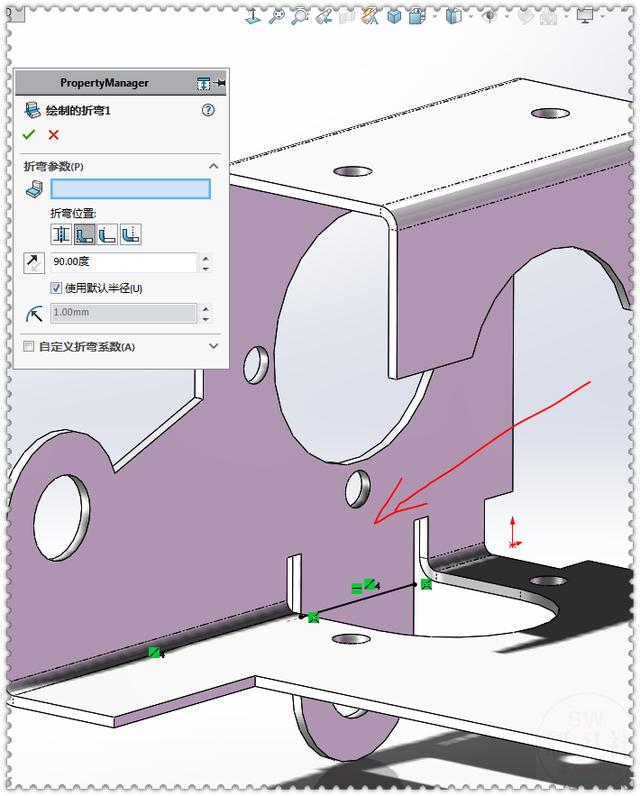

19.【绘制的折弯】在钣金内侧面画一根直线，与底部边线共线几何共线。

19-1.选取：固定面。

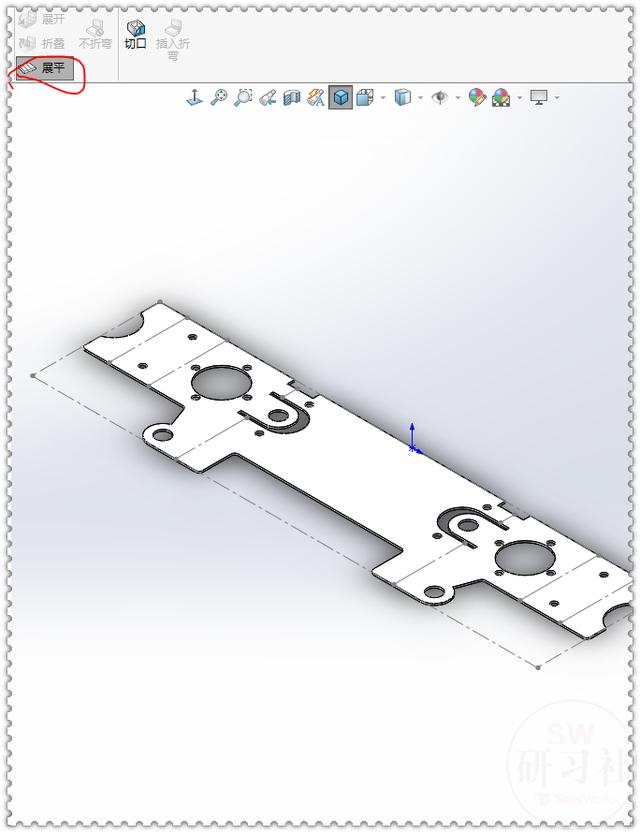

20.【展平】。

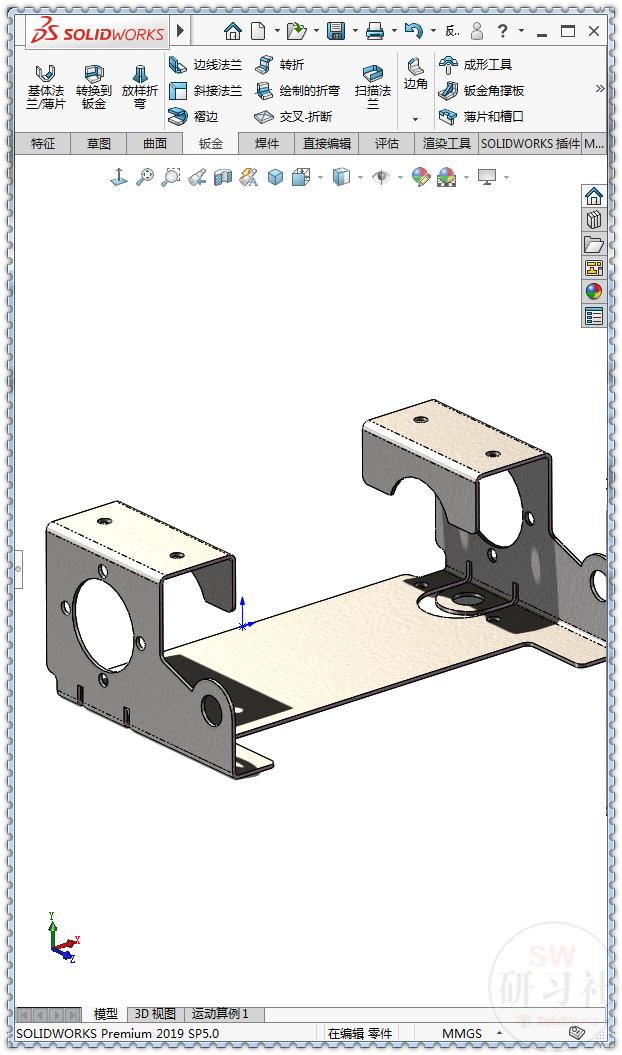

21.完成。

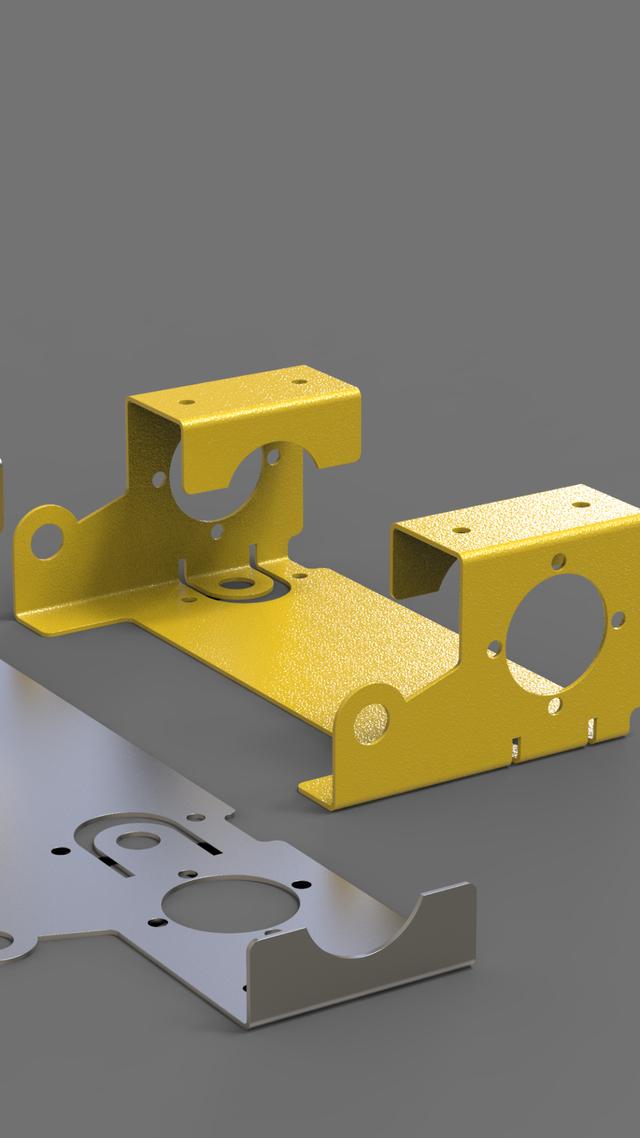

22.简单渲染一下：
