第三章、产品设计绘图

一、 PROE 绘图的良好习惯

1、设置常用的快捷键preo工程图中显示展平，提升设计效率。

2、左手输入命令preo工程图中显示展平，右手使用鼠标。

（win10系统需要系统设置，才能使用鼠标中键盘旋转功能）

3、设置好工作目录，随时保存。

4、采用自上而下，由下而上相结合的模型架构。

5、主体架构图要求使用默认装配。(外观件都要求缺省装配)

6、绘图时尽量使用中心线、缺省平面做参考，以避免因父子

关系造成再生失败。

7、选用参考的顺序：基准平面→实体面→实体边→平整曲面。

8、如果零件没有画完，最好是不要删掉旧版本，防止因软件

或者画图出错，这样还可以在旧版本继续画，减少绘图损失。

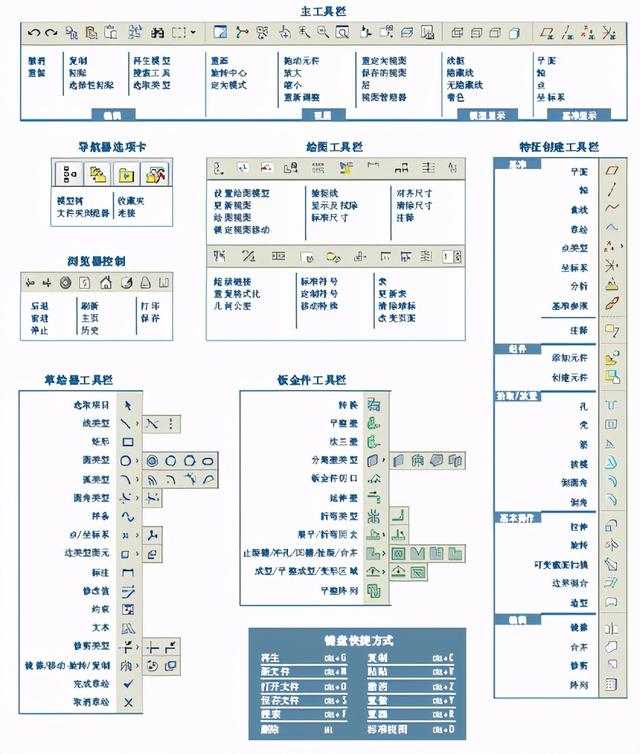

常用工具栏与命令

二、 PROE绘图模块介绍

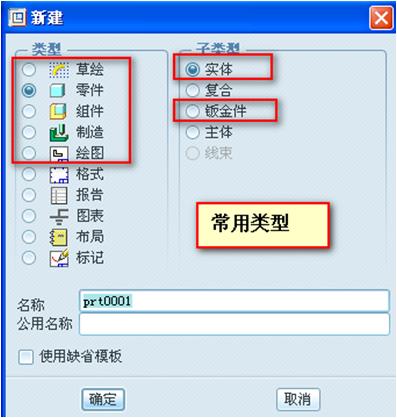

绘图前确定零件的类型、名称和单位。

单位要选择：

零件实体：mmns_part_solid

零件钣金：mmns_part_sheetmetal

组件：mmns_asm_design

1、 PROE绘图模块介绍

草绘模块：只有一个草绘，在练习二维图时使用。

零件模块：常用的有两个：实体和钣金件。如下左图。

我们平时设计零件、建模、造型等，都是在此模块完成的。

组装模块：常用的只有：设计。如下右图。用于零件装配、分析、仿真等。

制造模块：常用的有两：如下左图。用于模具设计，流道分析，加工等。模具设计与加工使用这个模块

绘图模块：此模块一般用来将3D图转化为2D图。CAD的6视图、剖面图、轴测视图都是在这个模块中出的。如下中，右图。

三、常用命令介绍

ProE 常用命令类型有：

草绘、零件—实体、零件—钣金、组件、绘图（工程图）。

每种类型的命令非常的多。有些是必须掌握的，有些不常用，或者使用其他常用命令可以替代的。 本教材将列出每种类型常用的命令，也是必须掌握使用的命令。

学会了这些常用的命令和设计技巧，再找个有工作经验的设计师傅带下入行，让他给些工作中的产品，并指导设计中注意的事项。在应聘时，你就不用担心PROE考试不通过而被拒绝的事情了。

1、草绘：

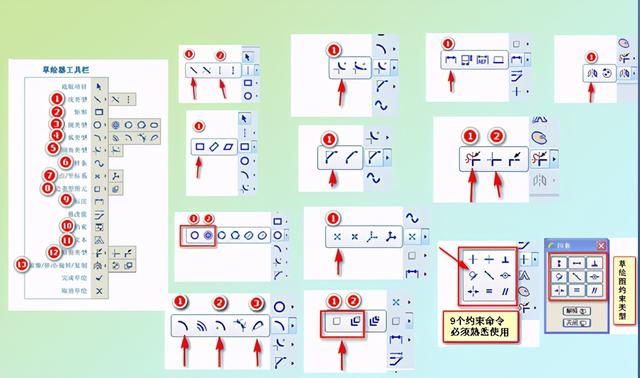

草绘模块在实际工作中，不是单独使用。而是在建模或者画零件时，须进入草绘环境操作。左图的14个命令是常用的，右图是每个子命令常用的。

草绘常用命令

2、零件——实体：

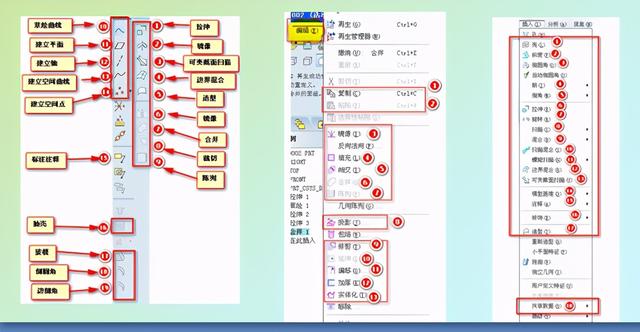

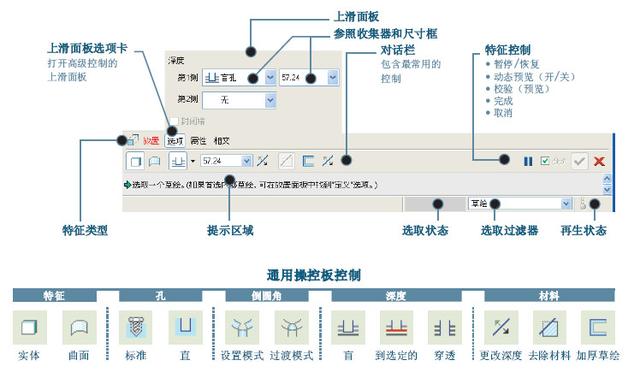

零件是PROE中应用最多的一个模块，我们常说的建模、零件图、曲面、造型、钣金都是在这个模块里。命令放置在菜单栏的：编辑、插入和屏幕右侧位置，常用的命令如下，这些命令都是工作绘图中经常使用到的，必须掌握使用。

实体零件常用命令一

实体零件常用命令二

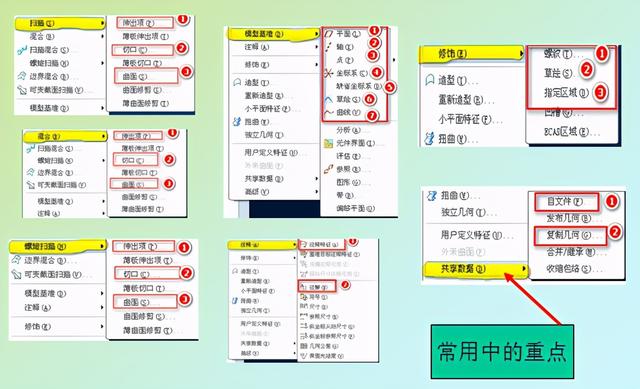

菜单栏--插入里面的子项常用命令。黄色底部的是父项。

3、零件——钣金：

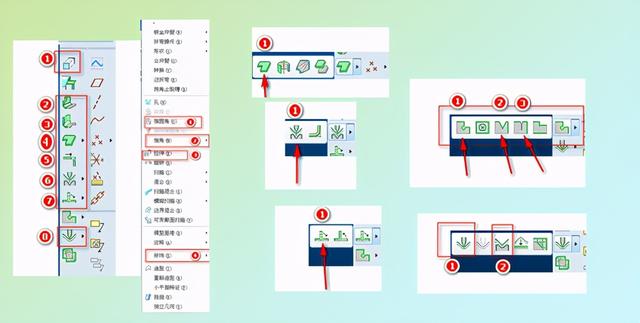

钣金模块的命令相对比较少，常用命令如下。

在实际工作中，一般设计钣金件主要的命令是：拉伸、平整、倒R角，倒C角、凹凸模工具、展平（分析展平后是否有干涉）。

4、组装：

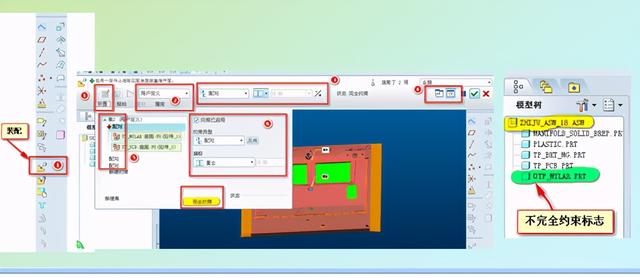

新建——进入组装模块，如左图，常用只有一个组装命令。

组装遵循三面定位原则。使用三个约束，就可以把零件完全约束。

常用约束有：配对、对齐、插入、角度。

组装如果完成约束，在状态栏显示：完全约束，如果组装不完全约束，会显示：部分约束，同时在模型树显示不完全约束标志

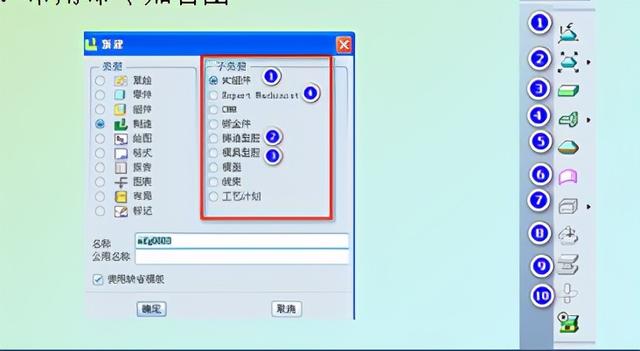

5、制造：

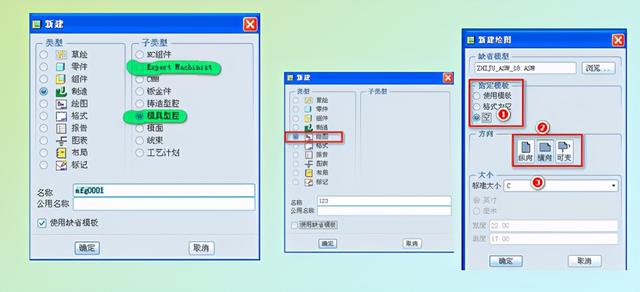

制造中，常使用的子类型有：NC组件、模具型腔这两个

NC组件用于零件CNC编程加工。

模具型腔用于模具设计。如下左图。（从事模具设计的人员要求重点学习此模块）

模具设计的步骤如下：

导入零件——设置收缩率——创建工件——分型面——分割体积块——抽取模具元件——铸造——仿真开模

模具设计的重点是分型，分型面把上模与下模分开。再进行模架导入等其他设计。常用命令如右图

6、绘图：

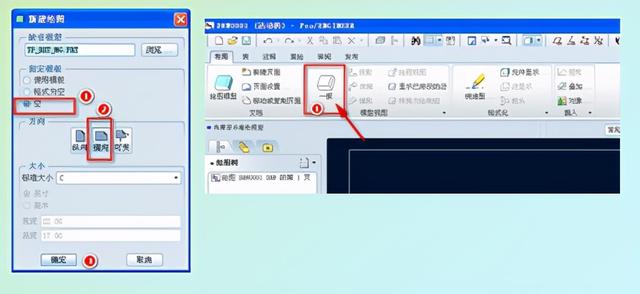

新建——绘图。进入绘图模块，如左图，

进入绘图区后，使用“一般” 命令导入视图。

点击“一般”.然后在屏幕上点击，选择需要导出的视图。

绘图模块要求学会3点：

1、将3D转成2D图。

2、导出2D所需要的所有视图（6视图、剖面图、轴测图）

3、导出爆炸图。

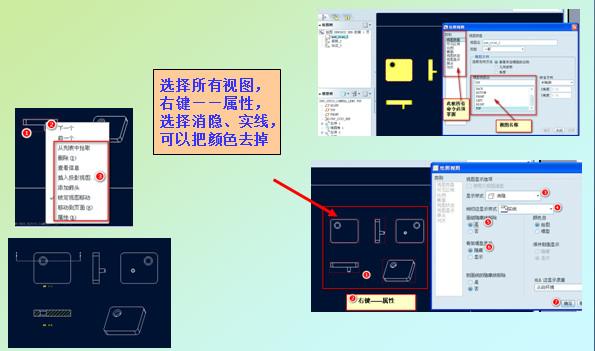

绘图常用命令如下。如右上图，

进入绘图区后，使用“一般” 命令导入主视图。然后

1、选择主视图。

2、在视图上按右键

3、弹出框中选择插入投影视图。如左图上。

把所有需要的视图投影出来后，如左图下效果，文件——另存为CAD档，在CAD档标注与编辑

以上是第三章上部分教程内容。
