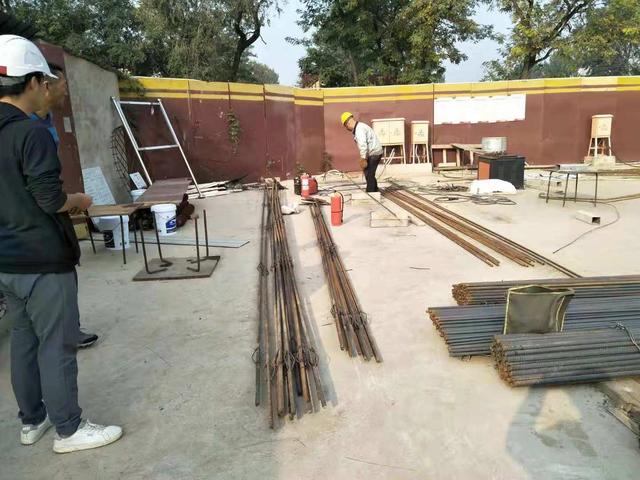

土钉提前按照图纸要求进行加工工程管理图片展，严格检查制作长度，支架间距，一般距端部不大于500mm，中间不大于2m

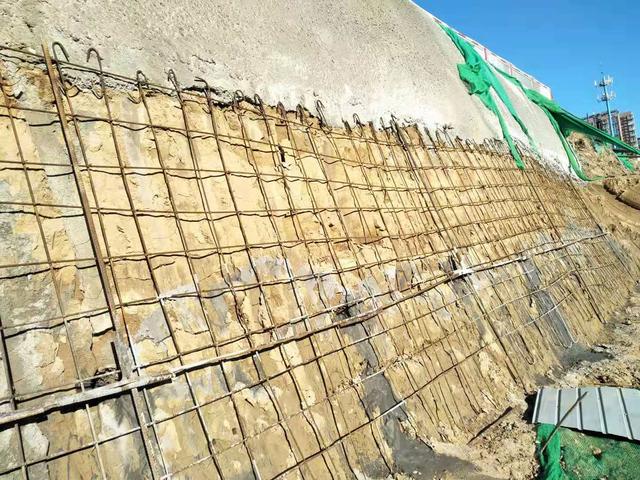

土钉墙钢筋施工完毕，注意几个关键点1）注意钢筋保护厚度2）土钉注意注浆一定饱满3）钢筋搭接不少于320，横竖压筋焊接到位

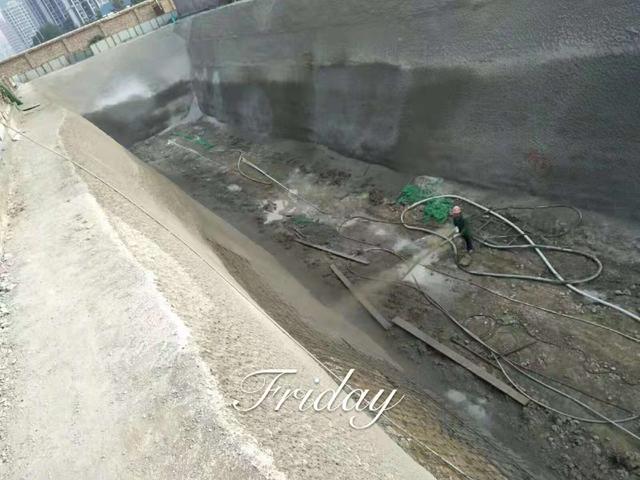

土钉墙喷锚支护施工进行中........

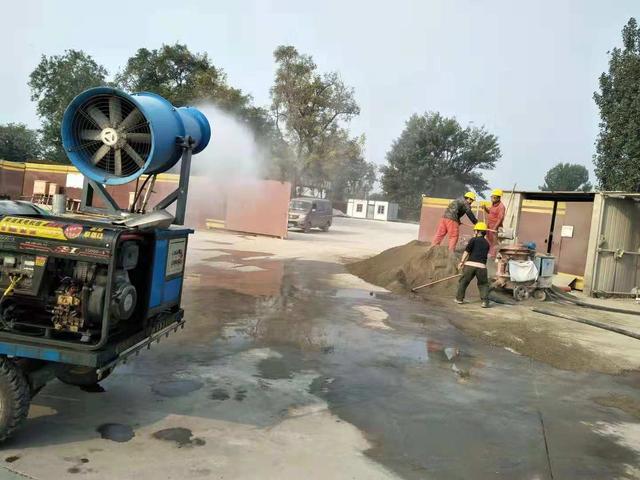

记得土钉施工中一定记得打开雾霾炮，开启环场喷淋，严禁出现现场扬尘工程管理图片展！

基槽开挖完成了啦，记得必须严格控制标高，严禁出现超挖现象！

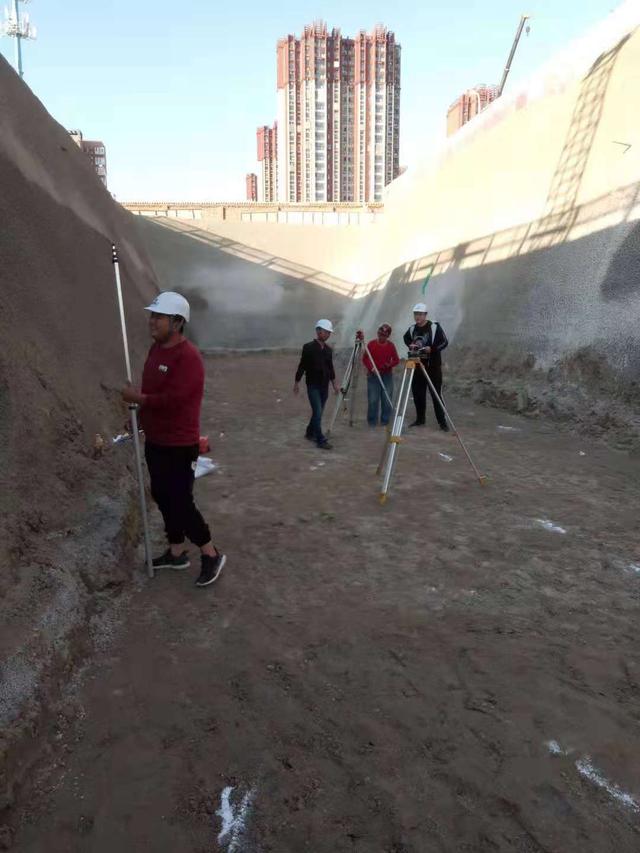

监理进行槽底标高复测，严格控制槽底标高

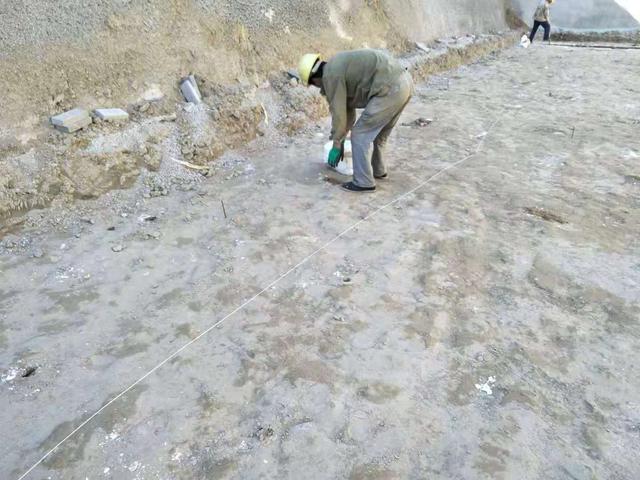

钎探完毕，经监理检查可以进行下一步工序的时候一定记得把钎探眼用沙子填实

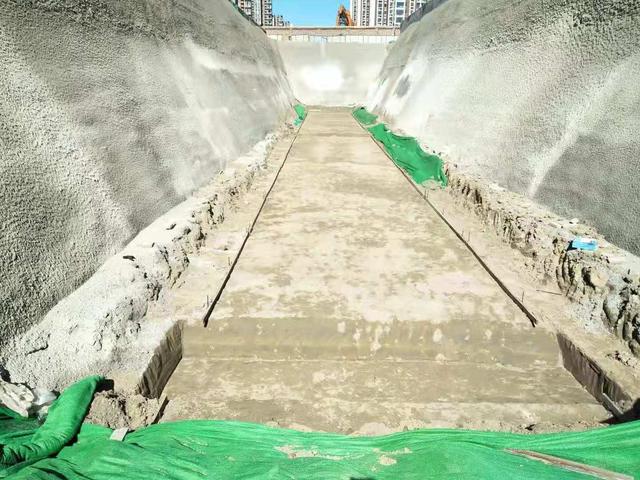

基槽清理完毕准备打垫层混凝土了......

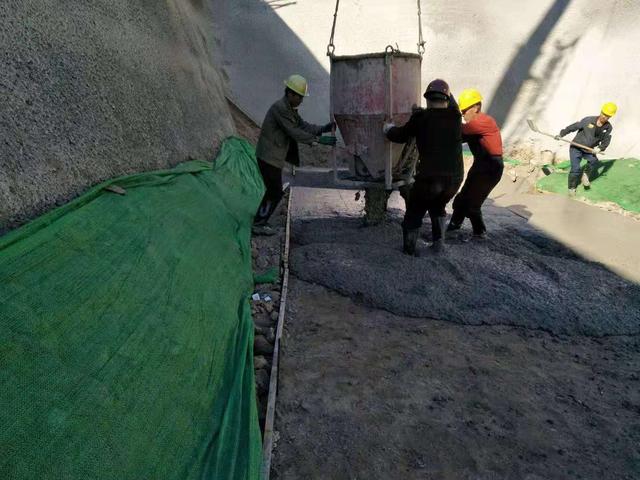

垫层混凝土浇筑过程中，注意本工程为了省事就不用做找平层了，垫层混凝土采用随打随抹，一次施工到位

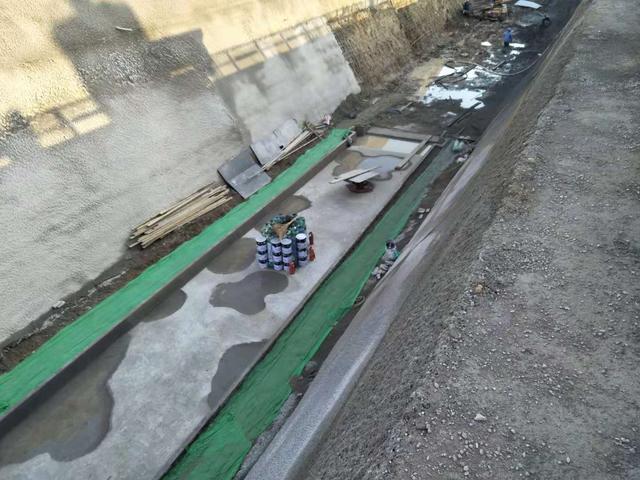

垫层施工完毕，注意养护，保证强度避免泛沙

垫层防水层施工，本工程采用非固化橡胶防水涂料外加3mm厚自粘SBS防水卷材进行施工

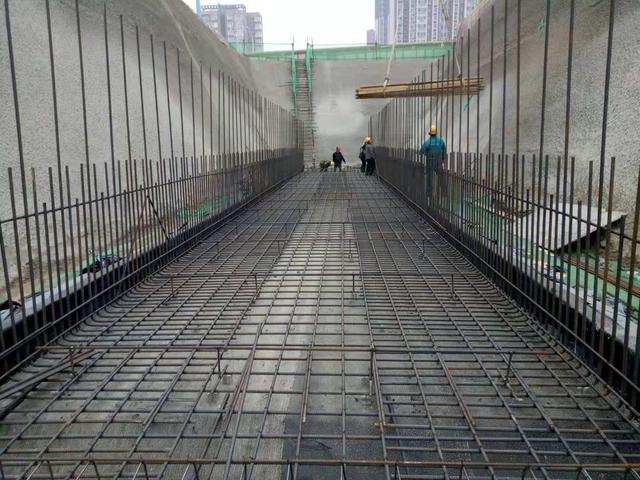

管廊底板钢筋绑扎进行中......

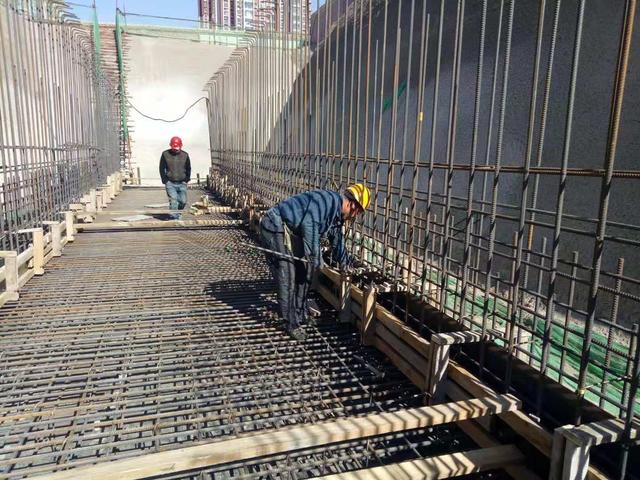

管廊基础底板钢筋绑扎完成，基础支模也已经完成，监理在对模板进行最后一步的尺寸检查，就可以打砼了，施工缝处采用300宽止水钢板，位置设在基础顶板300以上的高度，侧边采用钢边橡胶止水板
