经过这段时间的更新木工机械展排钻，有很多的朋友们都私信很多问题木工机械展排钻！大多都是直接想知道怎么计算的？怎么调整排钻！我都一一告知！但是我更知道很多一部分即使知道排钻的算法，也无法真正灵活运用！因为排钻说简单就是打孔的机器！说复杂，注意的东西又很多！

所以小编都是从最基础的开始逐步加深的顺序更新学习内容！因为很多的知识点都与之前文章里的知识有着相互的联系！当然更希望同行们提出宝贵意见！和更多的木工爱好者学习交流！

由于工作原因，一直很忙。没有及时更新内容，还请大家多多包涵！当然这期是中级知识，对于之前的文章不了解的，可以关注小编，查看之前的初级知识(一、二、三、四)文章！

排钻衡量标尺

横梁标尺与气动限位标尺（之前文章有介绍）截然不同！

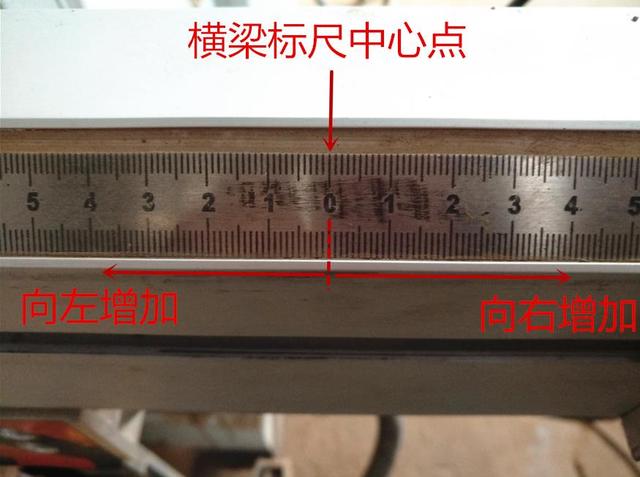

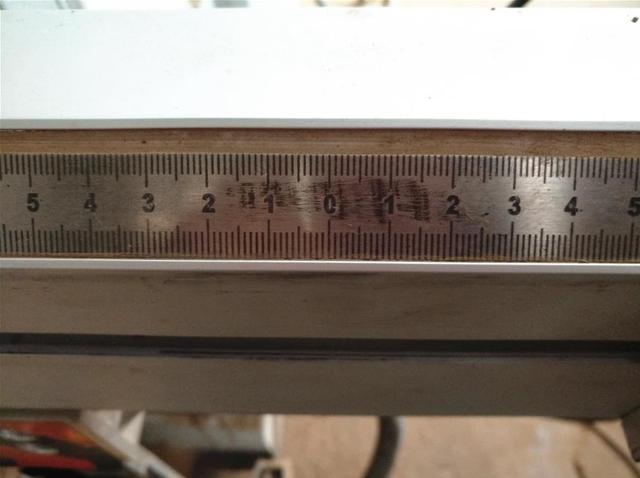

衡量标尺只有中间一个“O”向两个方向数字增加！

O也就是中心点！大家要知道这个中心点与垂直钻的中心钻位O钻位、水平钻的中心钻O钻位都在一条直线上（前提是在经过校钻准确的排钻）

这也就说明在O左右两个方向都有标尺、可供调整气动限位！

首先准备现代家具木工三件宝（计算器、游标卡尺、卷尺）

下面小编自己做图纸，直观解释，并希望大家多多包涵，因为作图小编是业余选手！

我们从简单的打单孔开始吧！

如上图开始解析！单位木工机械展排钻：毫米（MM）

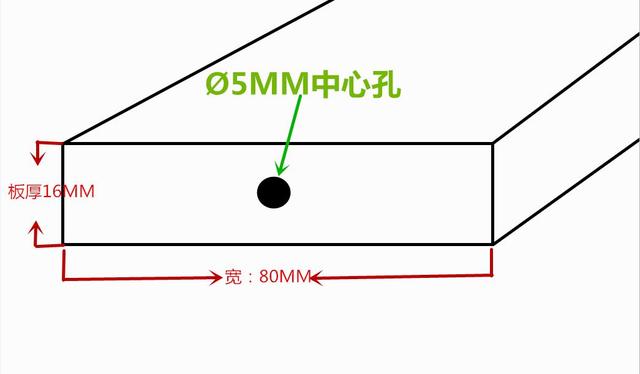

一块板材，厚度16MM、宽度80MM、长度先不考虑它！打平面中心单孔！

1.首先，水平钻高度调制8MM（取板材厚度中心）

2.在水平钻、O钻位安装Ø5MM黑色钻头！

开始计算并调试气动限位

板材宽度80MM、同样要取中心位置！

80除以2等于40MM（由于大部分排钻都在排钻的左侧操作机器，所以以后算法优先按照左靠气动限位计算）

边距40MM！那么气动限位标尺的左侧的O

要移动到衡量标尺中心O右侧40MM的位置！

然后从操作界面选择水平、将板材从气动限位左侧靠住保持与机头靠板行成90°直角！

踩动联动踏板，排钻压料，水平钻打孔！如图的现有要求就加工完成了！

当然这介绍的知识基础，从O钻位开始安装钻位并计算的！这只是基础算法！但是希望大家不要象背书一样来记，一定要灵活运用！

如果我把Ø5MM钻头安装在排钻左侧的160钻位上，

1.是该安装红颜色还是黑颜色的钻头呢？

2.气动限位左侧的O该调整在衡量标尺的什么位置才能,完成上面图纸的生产需求呢？

大家算算吧，下方留言评论给出你的答案吧！

今天就和大家学习到这里！有什么疑问和不了解的地方！可以下方留言评论哦！

当然关注小编持续更新哦！
