首先打开solidworks如何在工程图里增加钣金件的展平视图，双击（零件）创建模型

1点击任意基准面如何在工程图里增加钣金件的展平视图，然后鼠标右键调出小菜单如何在工程图里增加钣金件的展平视图，点击草图按钮，进行绘制

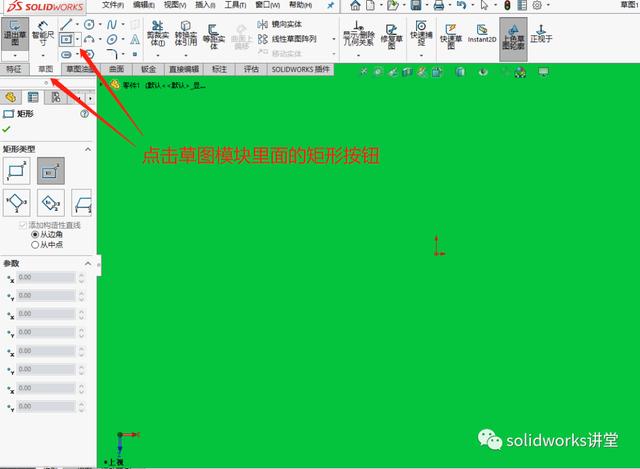

点击草图模块里面的（矩形绘制按）

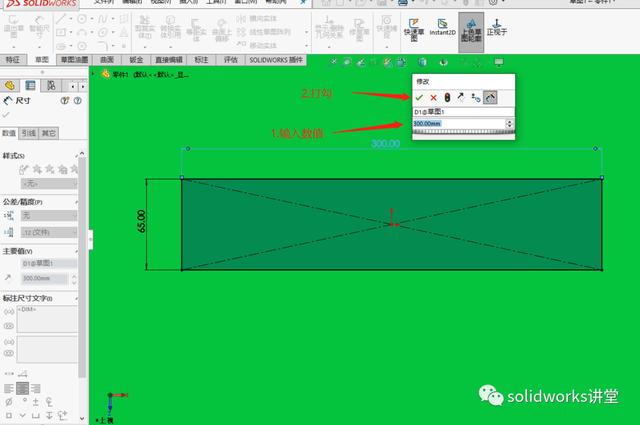

以中心为起点绘制一个矩形，并用智能尺寸输入数值添加尺寸约束，点击勾号确定

点击钣金模块里面的（基体法兰/薄片）按钮

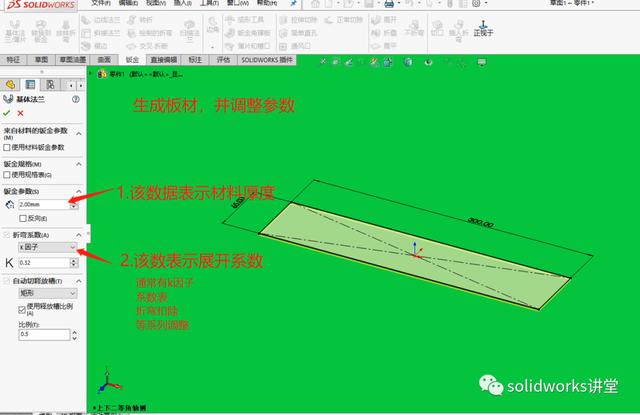

生成板材，并调整参数

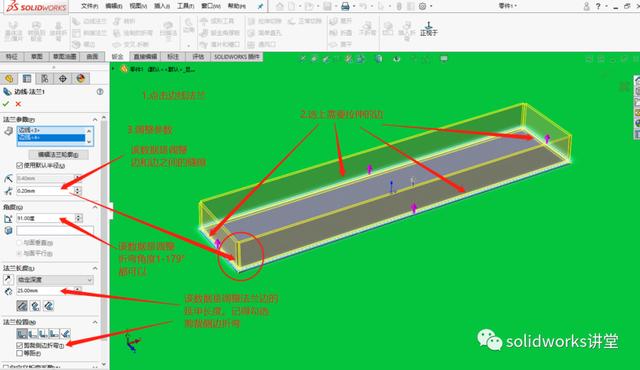

然后点击钣金模块里面的（边线法兰），拉起四周法兰壁，并输入参数调整

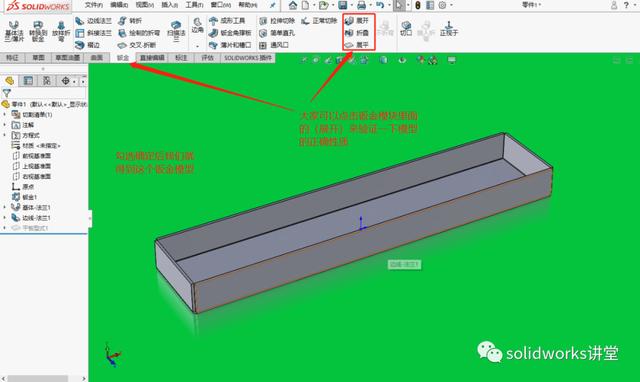

打勾确定后，可以在钣金模块里面点击（展平）来验证一下该模型的展开准确性

这是一个折弯展开公式，适用于大部分精度要求不高的钣金零件

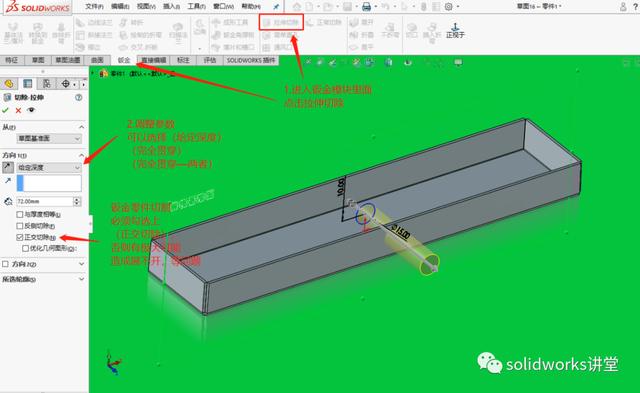

在钣金零件里面打孔，一定要注意技巧，尽量使用基准面建立草图，这样尽可能的避免后期修改模型的时候丢失特征报错

根据步骤调整参数就可以了（特别注意，钣金零件上切除任何地方都必须勾选正交切除，否则会有可能造成该模型无法展开）

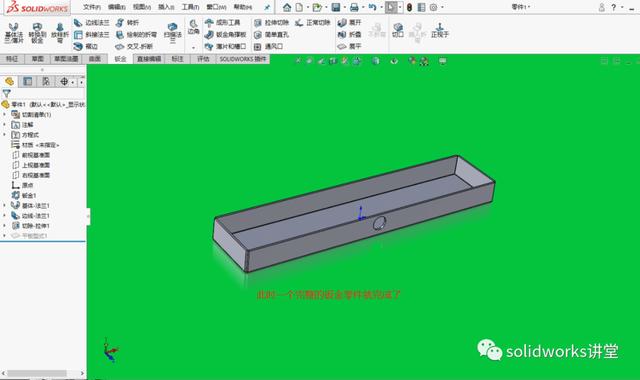

此时候，一个简单的钣金零件就做好了，

下一章教大家怎样导出展开图，生成工程图

标注尺寸等
