creo钣金展平工程图标注设置的简单介绍

如下图所示creo钣金展平工程图标注设置，已创建好的钣金模型如下

1.点击展平（unbend）creo钣金展平工程图标注设置，单击确定。效果如下

2.单击族表

3.点击插入列

4.选择特征creo钣金展平工程图标注设置，在模型中选择刚刚创建的展开特征。单击确定

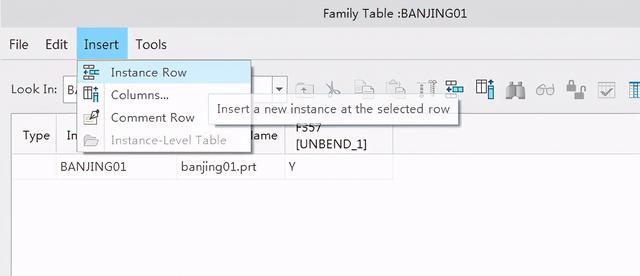

5.单击插入-实例行

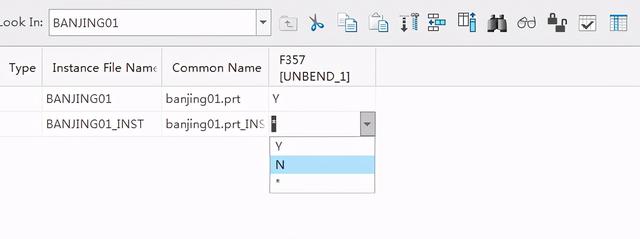

6.在下拉列表中选择N,表示没有展平特征

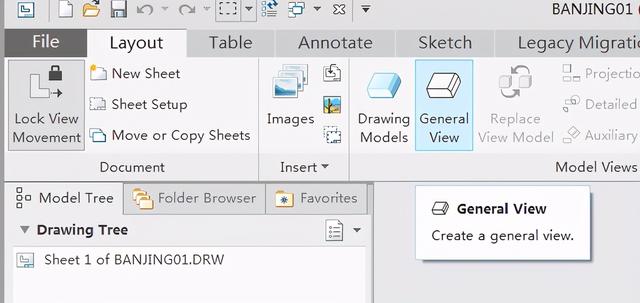

7.打开工程图，单击一般视图。生成第一个视图，即为展开图

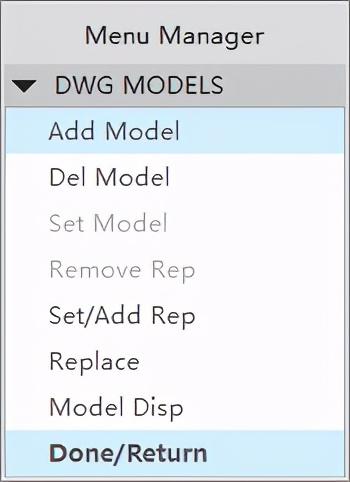

8.单击绘图模型，选择增加模型

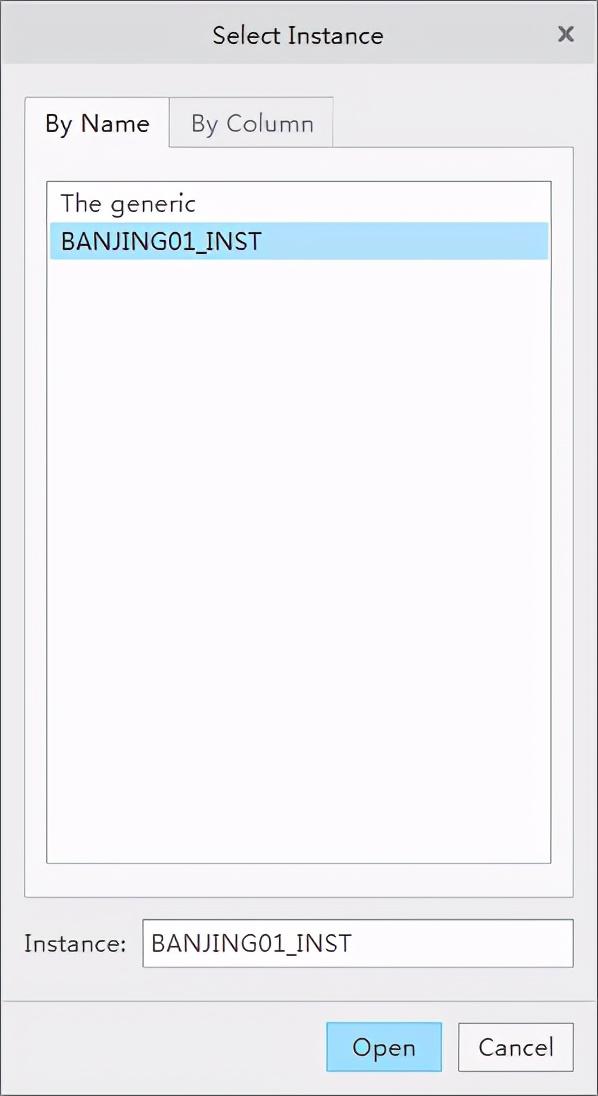

9.找到刚刚的模型打开，选择第二个。再次点击打开，确定。

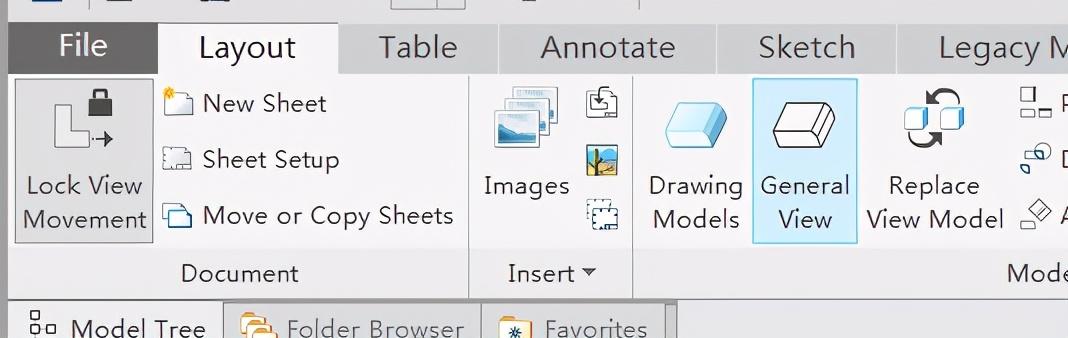

10.再次单击普通视图

11.可看到未展开的钣金模型被添加了进来。
