如果说有一个95%的PCB工程师都需要掌握的软件展讯信号完整性工程师，那么这个软件一定是PADS。

理由有以下两点：

一、 在电子行业，无论你是做消费电子产品，军工或是民用，都需要具备不同程度的PCB板设计能力。

在过去，我们的教研团队爬取了各大招聘网站将近1000份招聘需求，发现“PADS”已经成为这些招聘需求中的高频词汇。

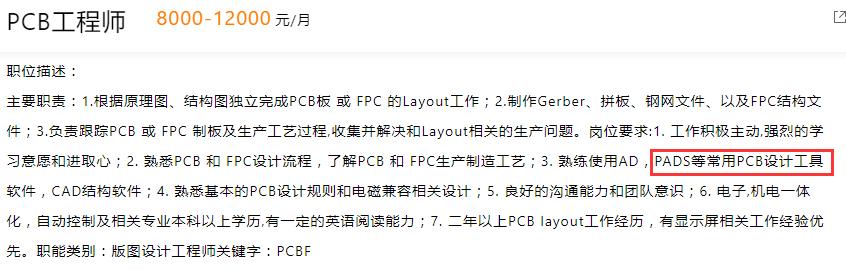

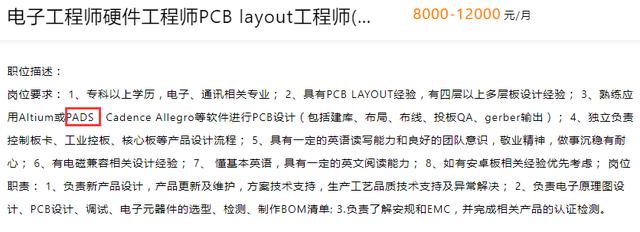

下面，我们不妨直接来几张来招聘网站的JD（招聘需求）感受下：

沿海城市，许多企业都在招聘上都要求PCB工程师掌握1-2种PCB设计工具，其中大多都包括了PADS。

二、软件易学易用，学习成本低

目前国内三大主流PCB设计软件包括Altium、Allgero和PADS。其中，Altium大多是研究所和高校的主要应用软件，由Protel演变过来，但企业应用较少展讯信号完整性工程师；Allgero多应用于复杂产品且规则较为复杂，较难上手展讯信号完整性工程师；而PADS软件许多中小型企业都在使用，规则简单，也便于管理。除此以外，大型企业也经常会用Allgero+PADS两种工具来做产品。

所以，无论是在校生还是有一定工作经验的工程师群体，PADS软件是相对来说最容易且最有必要学习的。

由此可见，对于工程师来说——拥有PCB设计能力，能熟练运用“PADS”已然成为一项不可忽视且极其重要的技术能力。

虽然PADS具有易学易用的优点，但并非是人人靠自学就可以习得的。在过去，你的学习途径可能是：

1）通过网络论坛的方式学习，借助网友的分享资料学习

2）通过官网中文资料、书籍学习

3）通过购买一些视频教程来学习

无一例外，方式1）和2）都是属于“自学”的方式，借助网友分享资料的方式来学习就会出现缺乏体系化的知识，效率也非常低。对于PCB设计来说，光靠书籍学习往往只能建立一个对PCB设计或是PADS工具的基本认知，停留在理论的表面，无法将PADS的操作实际应用于PCB设计上。

要知道，学习PADS工具的最终目的并不是学习PADS，而是在熟练掌握PADS后，能够画出一个2层板、4层板甚至6层板。

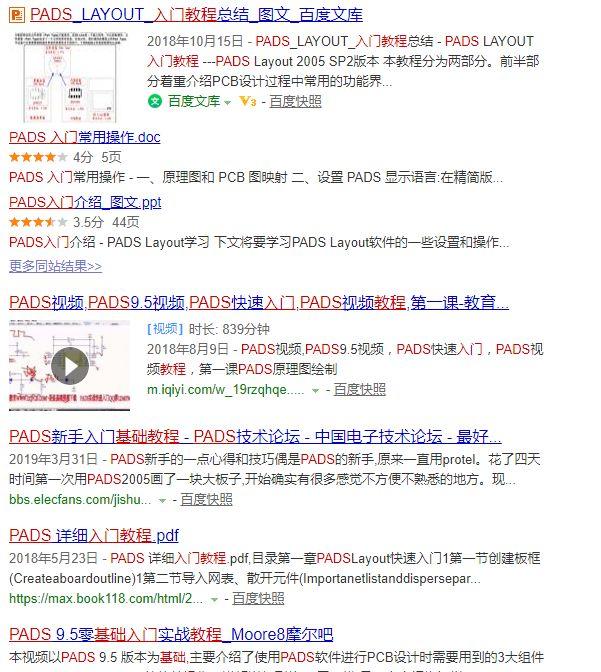

且，因为PADS软件中文版资料和书籍极其海量，除了PADS的操作指南外，如何快速找到能解决你项目需求的知识，又成了一个难题。随便在搜索引擎上浏览一下，这些良莠不齐的资料你要花多少时间去甄别，又要花多少时间去“啃”呢展讯信号完整性工程师？

那么，高效的学习途径应该是什么呢？

答案可能是第3）种方式，即课程。因为起码它会经由老师提炼，知识体系就较为系统。但，发烧友学院调研了市面上几乎所有PADS软件相关的课程，发现一些课程往往还存在着几个问题：

第1， 市面上的课程大多缺乏针对性，课程内容难与实际PCB设计项目结合

学习PADS软件的最终目的还是要应用在PCB设计项目上的。目前市面上一些课程基本上是“理论+PADS操作”这样一个模式，很少会考虑学员在用PADS画板子的过程中出现的一些问题，这些课程更加偏向掌握PADS，而不是工具与PCB设计的结合。因此，大量的课程都是在讲一些PCB设计的理论，以及教你如何使用PADS，导致你学了操作，面对实际且具体的板子设计问题，依然不知道如何下手。

第2， 案例过于高端，对一般0基础入门的学员来说不落地

大多数课程的案例或者倾向于项目管理，从项目管理层面去讲PCB设计过程中的PCB成本及设计效率；或者一上来就是高速复杂PCB的设计，更偏向于解决EMI问题，及结构规则等综合分析......

学到的知识都很高端，但对于0基础入门的学员来说与实际自身、工作情况基本不相符，空学一身“高级本领”回到工作中也没有办法给你真正实践去做一次的机会。

第3， 课程零散不够体系化，学习效果没有保障

市面上的课程许多都是单一的2层板PADS设计教程、4层板PADS设计教程等，不能满足一个工程师从0到1的成长。且没有相应的配套服务，学习效果全凭“自觉”，这样的学习效率低不说，学习效果也没有保障，本质上与自学差别不大。

正是在这样的背景下，发烧友学院找到了业内知名的PCB Layout大神小纲老师，结合他10余年的PCB设计与教育经验，打造了一期重量级训练营课程——《PADS全系列设计训练营》来解决目前市面上PADS课程的三大核心问题。

接下来，不妨再介绍下《PADS全系列设计训练营》是如何解决上述问题的。

首先，课程内容足够落地，足够有含金量。

• 学习真正需要的技能

在训练营课程研发初期，我们与发烧友论坛近百位PCB工程师进行了咨询，发现他们对在学习初期都存在看似掌握了PADS工具，但是缺乏在实际项目中应用的技巧。

随后，我们总结出了问题的核心：大家更关注的，其实是如何运用PADS工具设计出符合企业需求的PCB板子，以及，掌握设计项目的全过程。

因此，我们明确了这期训练营的定位：打造一门和设计项目紧密结合、非常落地、即学即用的PADS设计全系列课程。从PADS的基础操作出发，到掌握熟练运用PADS设计出2层板Speaker、4层板VGA+AUDIO、6层板HDMI HD best项目再到掌握高速板设计思路等，选取非常落地的内容和案例，帮助大家能够快速低成本地运用到工作之中。

• 三大企业级真实项目

小纲老师作为10余年的资深PCB Layout工程师，有着非常丰富的实战经验，他曾做有过高通，MTK，展讯，博通，Marrvel等项目经验。因此，这门课程中会引入真实设计项目案例，从头到尾操作，原理讲解，布局布线，重难点PCB设计技巧处理讲解。

其次，训练营的课程内容绝不仅仅局限于PADS操作，而是会更多的让你站在PCB设计工程师的角度学习如何将PADS操作与设计项目相结合。

如PADS router高速布线高级应用技巧、电源和信号完整性和静电PCB设计抑制方法和PCB制板和贴片生产资料输出流程等等，会将这些在实际的项目过程中会遇到的问题在教学过程中告诉你解决方法。

再次，训练营课程并非普通视频课程，训练营包含了一些列配套服务，能保障学员的学习效果。

这门PADS全系列操作课程搭配发烧友学院特有的“训练营”模式，每一堂课背后都有高强度作业训练+助教、工程师团队点评指导，再由班主任负责制确保每一名学员的学习进度及学习成果。

除以上优势外，发烧友学院还承诺：完成训练营学习的学员可获得训练营结业证书。这份证书放在个人简历上，可证明你的能力，拥有一份敲开企业大门的敲门砖。

更多的信息，就来看看训练营课程的详情吧：

1、 训练营主要讲什么？

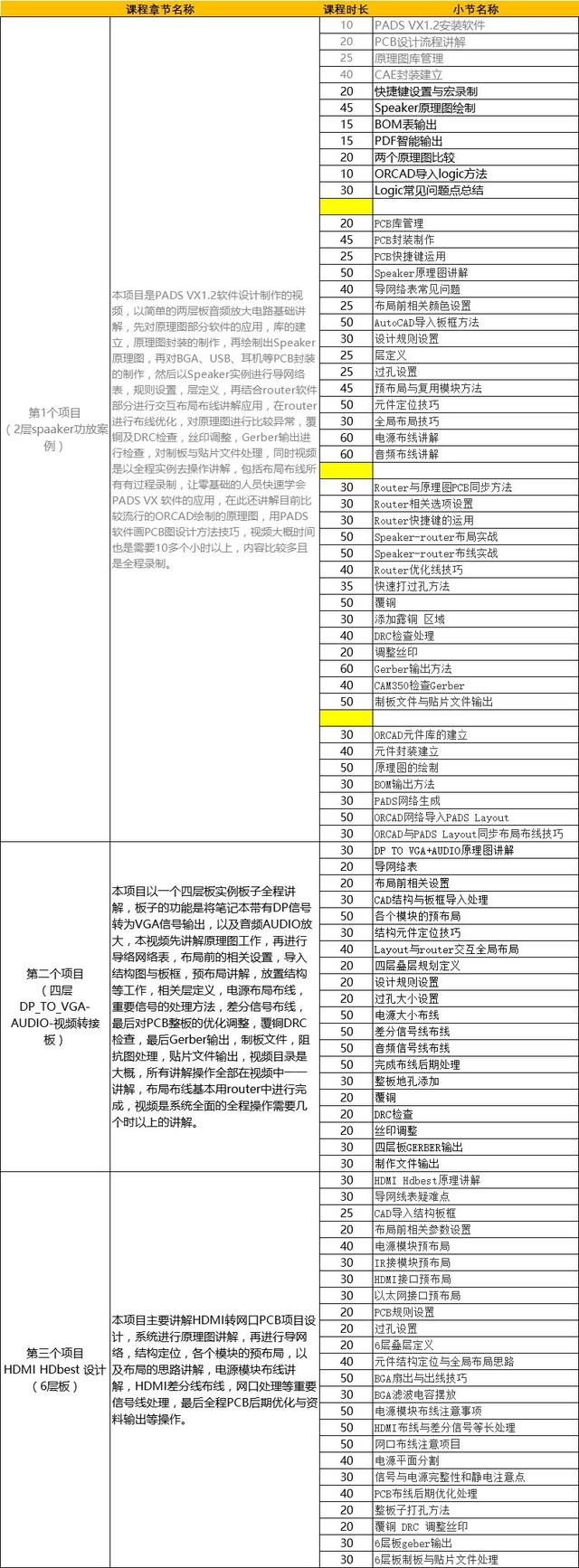

请见课程大纲：

2、 这门课程主要帮助学员解决哪些问题？

• 掌握PCB设计流程操作，解决在公司如何完成一个项目设计流程；

• 掌握简单2层PCB设计，解决如何画2层板子的方法与技巧；

• 掌握4层PCB设计，解决设计4层思路与2层板的差别；

• 掌握6层PCB设计，解决设计6层BGA高速板疑惑之迷；

• 掌握多层PCB设计，解决PCB设计更多技巧；

• 掌握PADS router高速布线高级应用技巧，提升布线速度；

• PCB制板和贴片生产资料输出流程，常见问题点处理。

3、 课程适合哪些人群？

• 在校大学生

• PCB设计爱好者

• 转行与跳槽求职人员

• 维修人员

• 电子工程师

4、 课程学习周期？

学习周期为6周，视频课程有效期为2年。有效期内，视频课程可无限次重复学习。本期课程售价为1299元，相比于其他市面上的同类型价格都在1500元以上，作为实用型课程，还配有“训练营”全套学习保障服务，这个价格可以说是非常实惠了！
