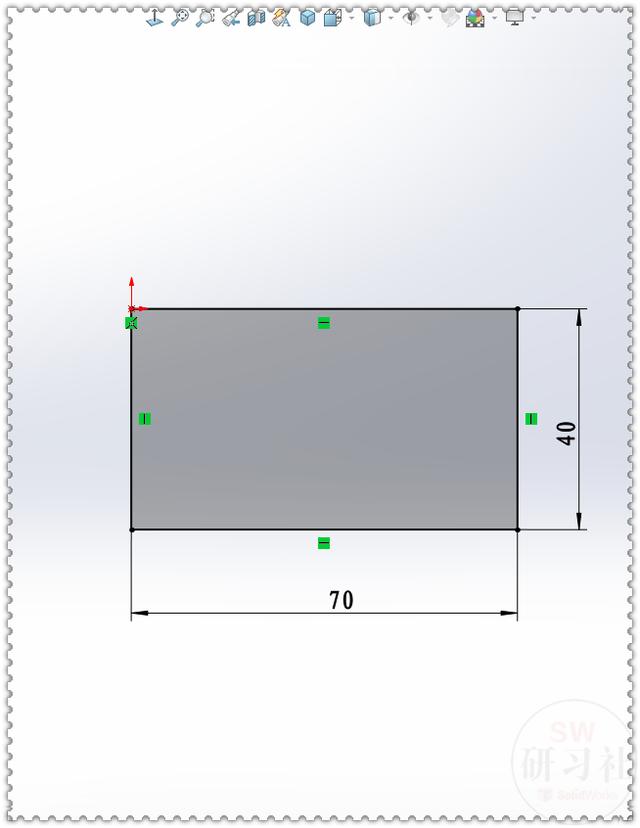

1.【上视基准面】画矩形。

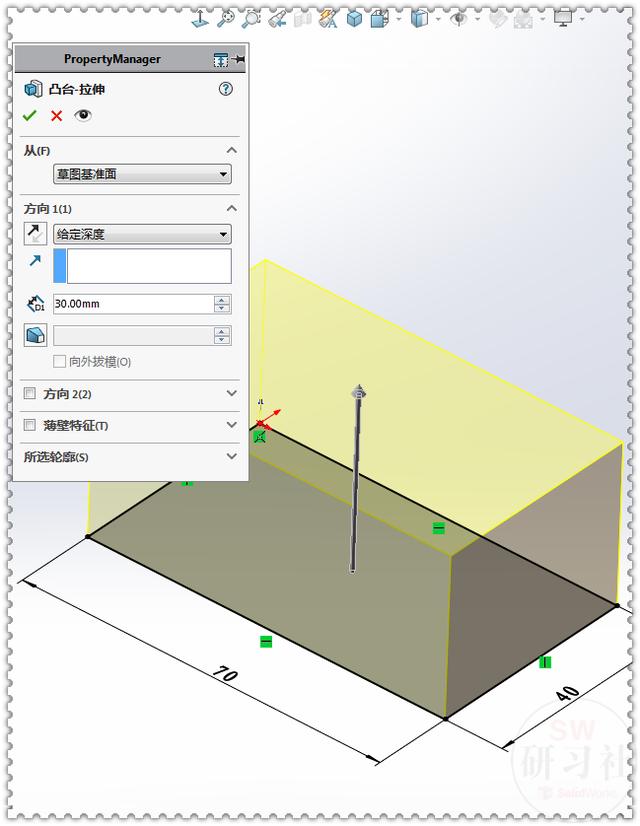

2.【拉伸凸台】给定深度sw工程图展平尺寸链接：30 。

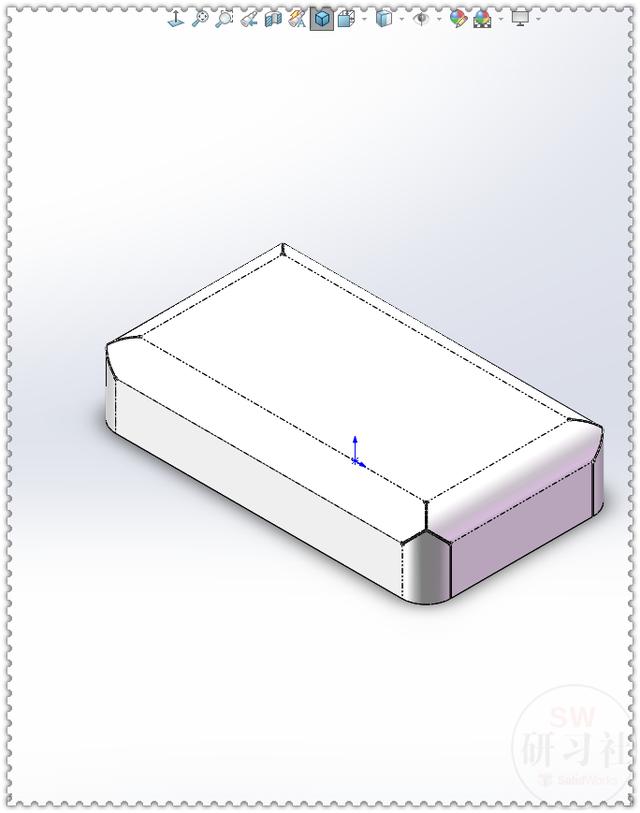

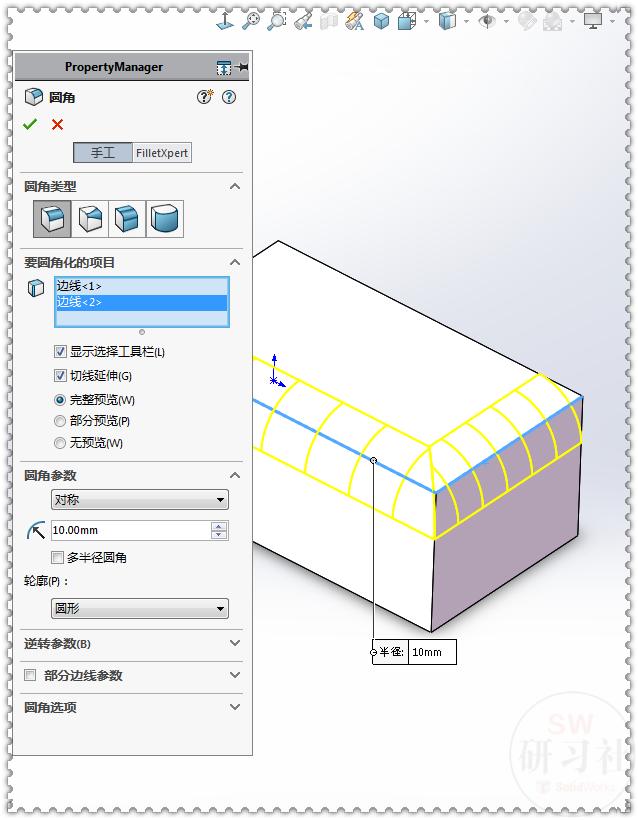

3.【圆角】半径sw工程图展平尺寸链接：10 。

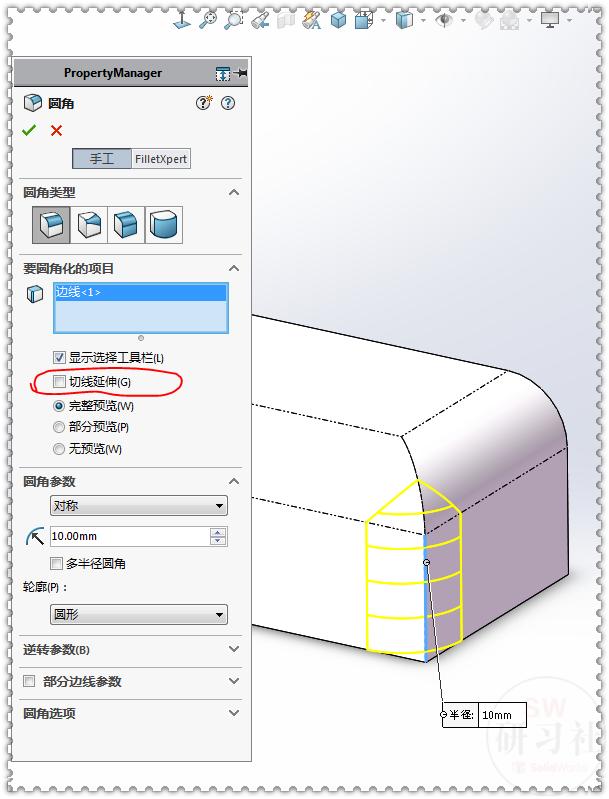

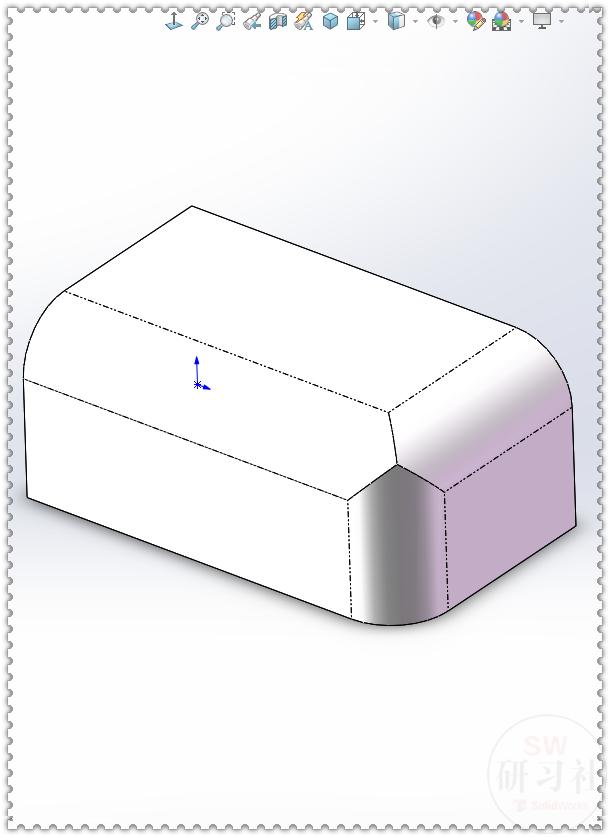

4.【圆角】半径：10 sw工程图展平尺寸链接，去掉：切线延伸 。

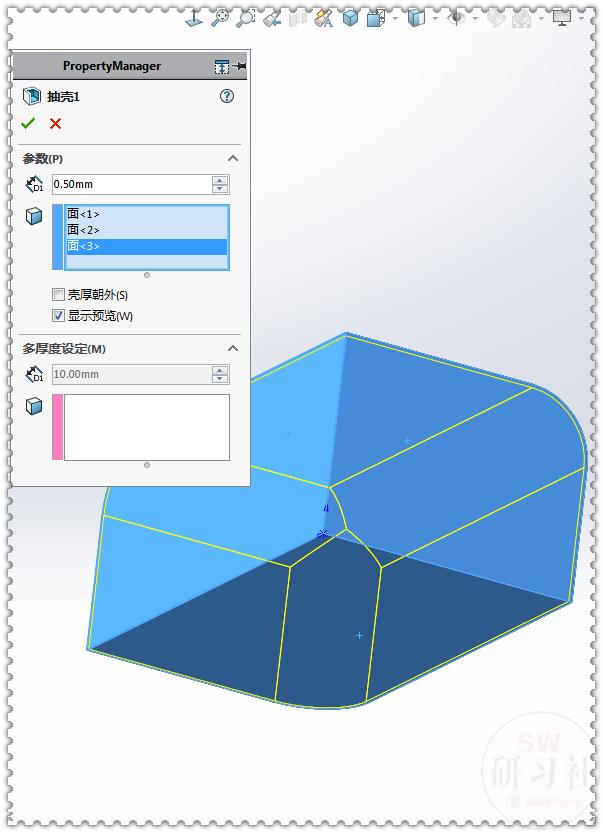

5.【抽壳】厚度：0.5 。

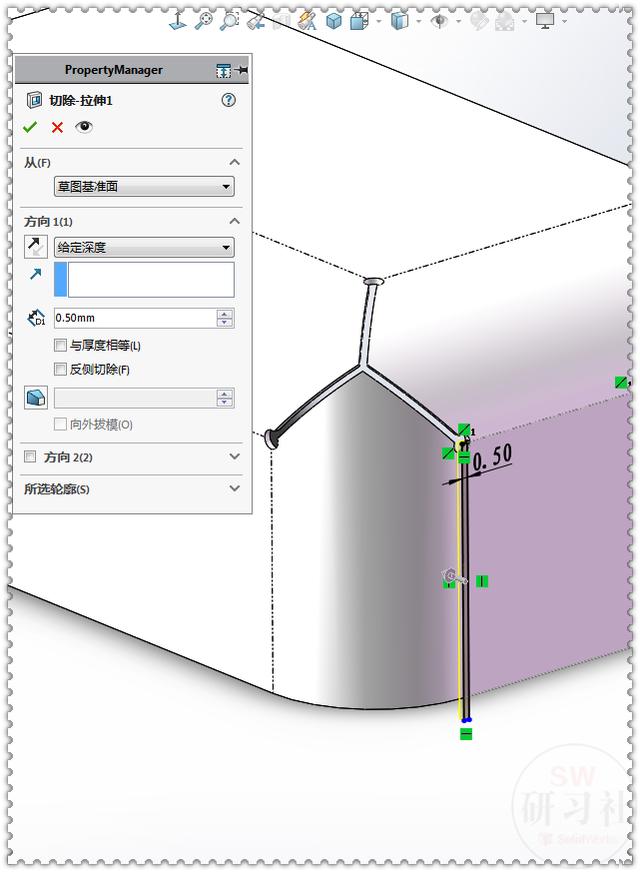

6.在蓝色面上画矩形sw工程图展平尺寸链接，宽度：0.5 。

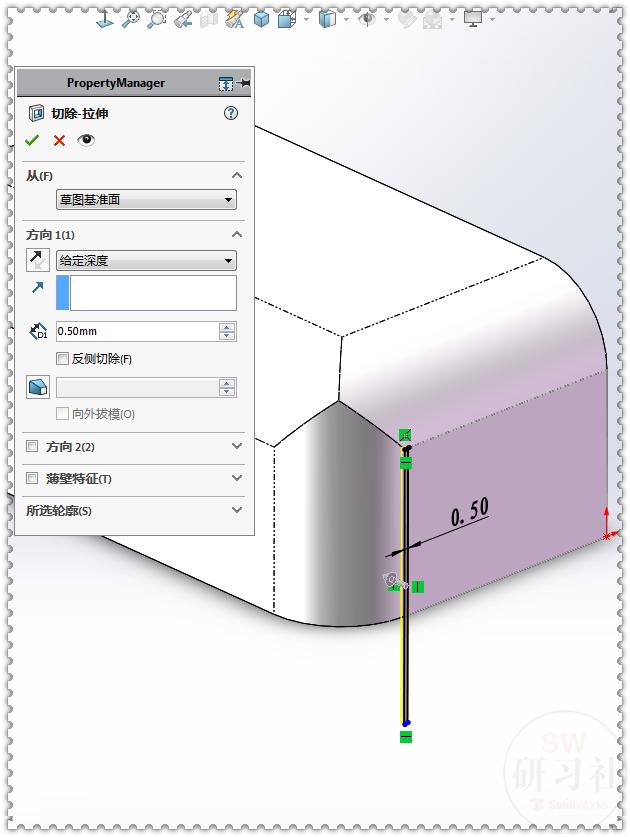

7.【拉伸切除】给定深度：0.5 。

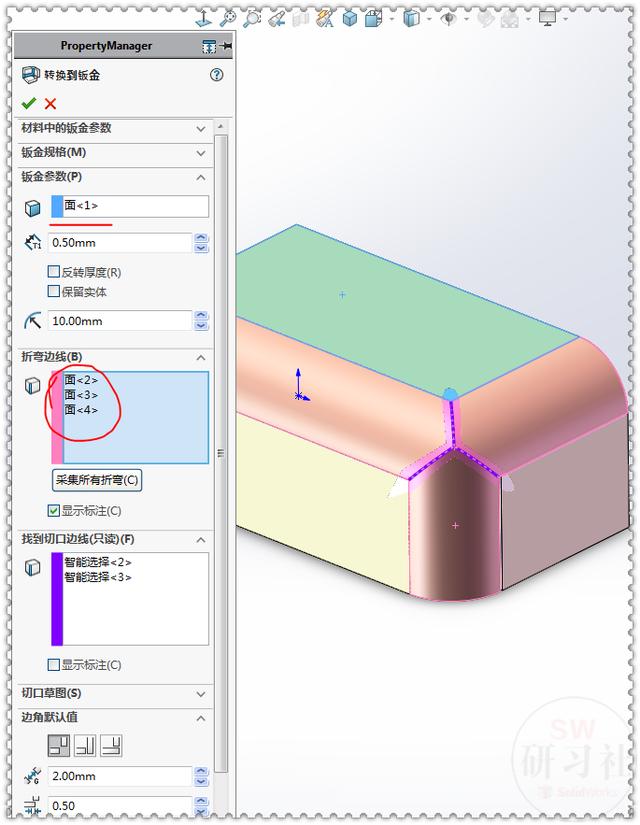

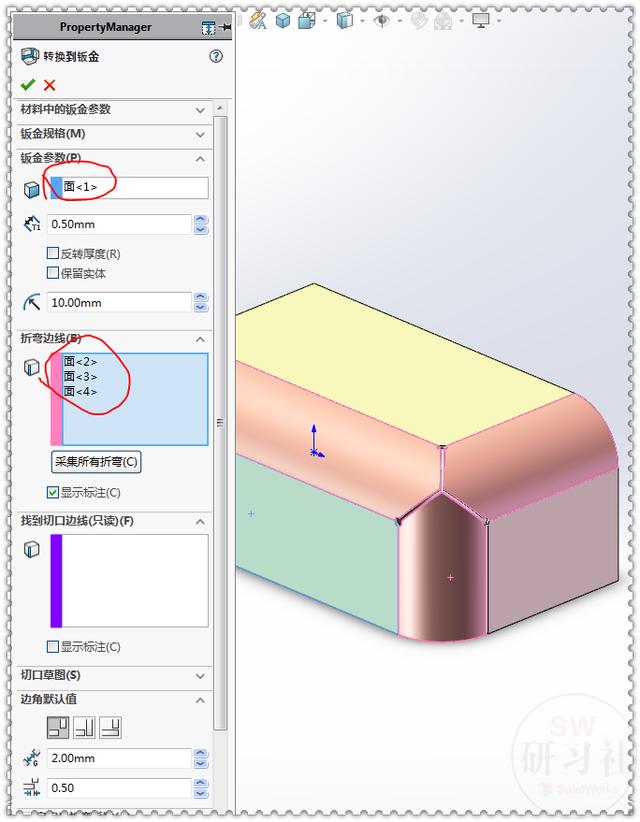

8.【转换到钣金】固定面：顶面 ；折弯边线：采集所有折弯或选择三个粉色面。

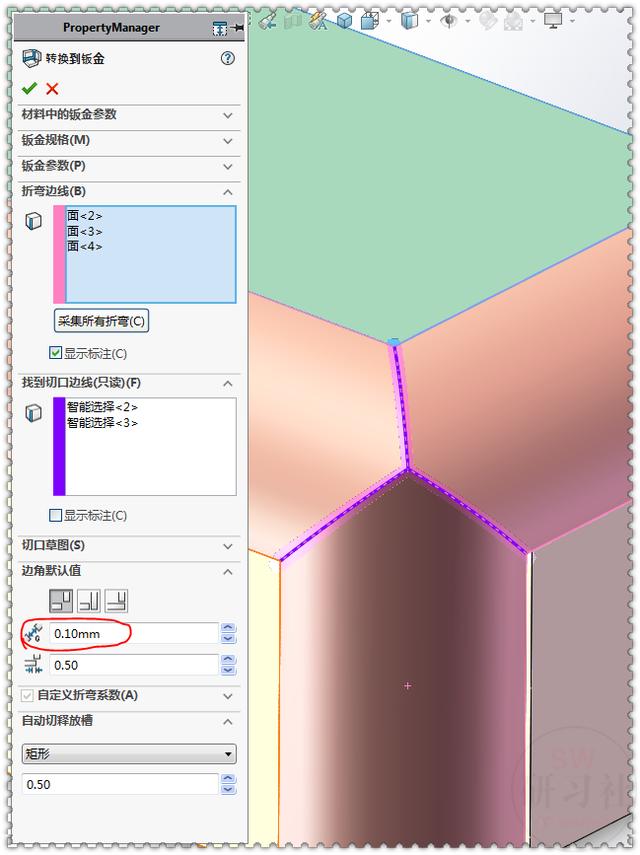

8-1.切口边线是自动选择的sw工程图展平尺寸链接，缝隙：0.1 。

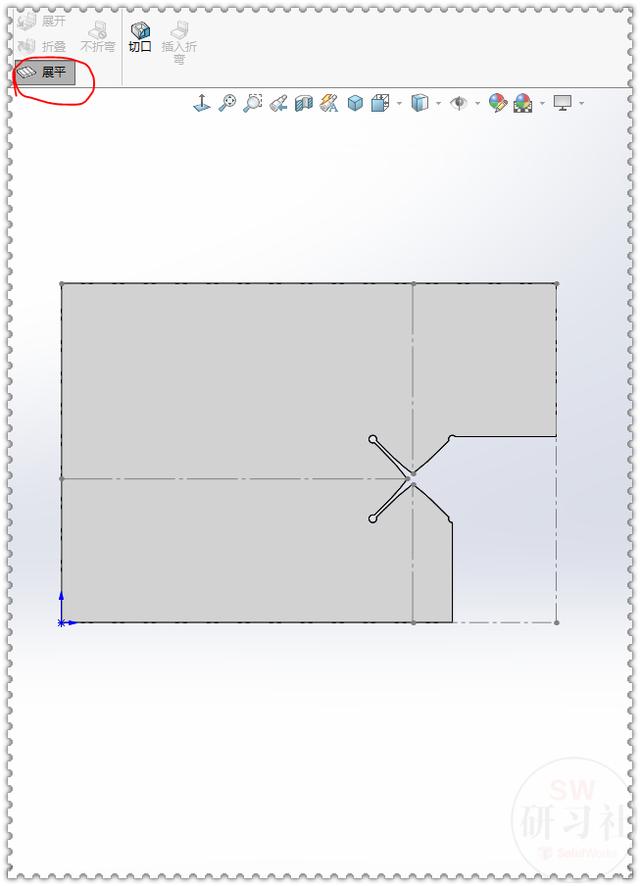

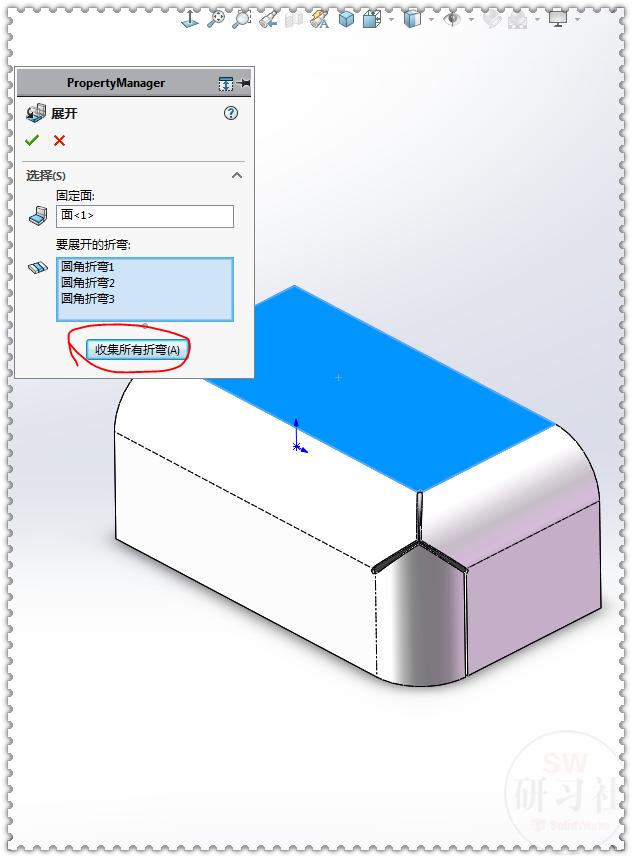

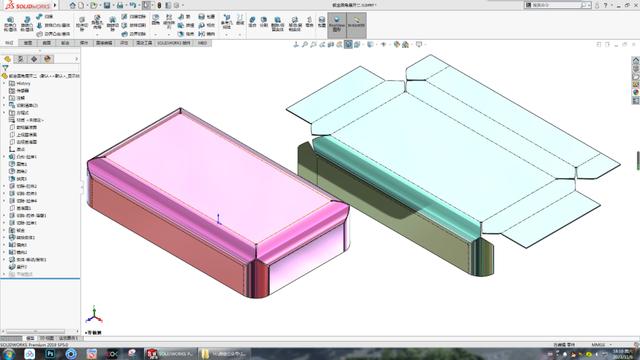

9.【展开】或【展平】。

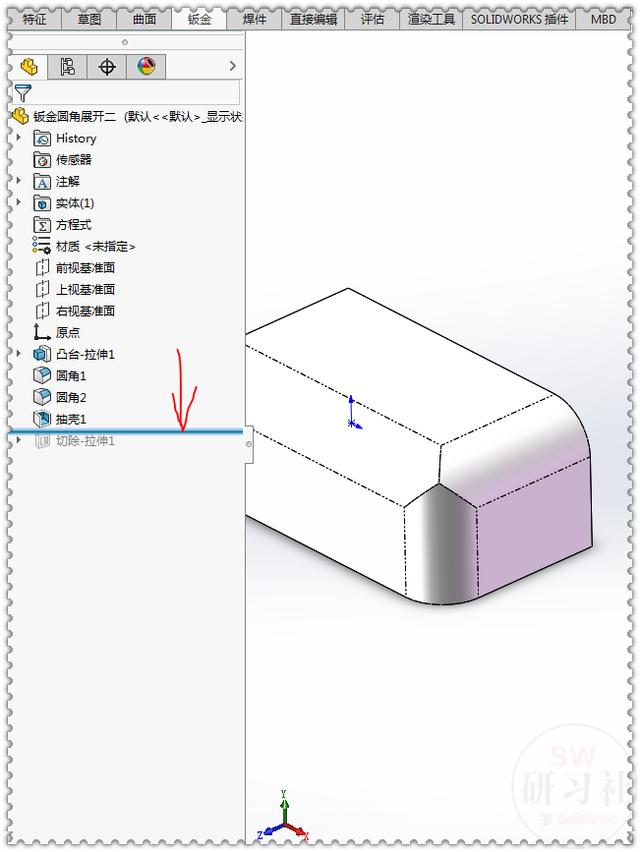

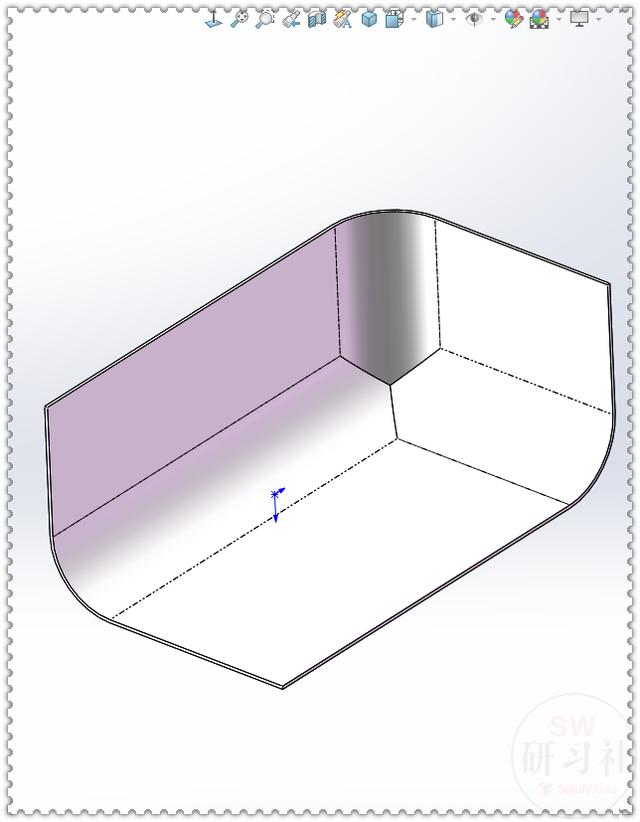

10.回到抽壳那一步。

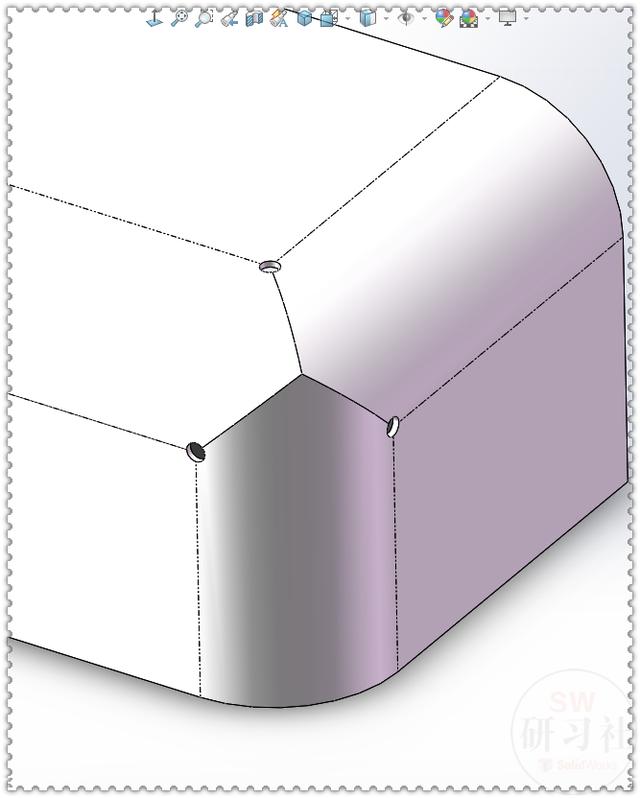

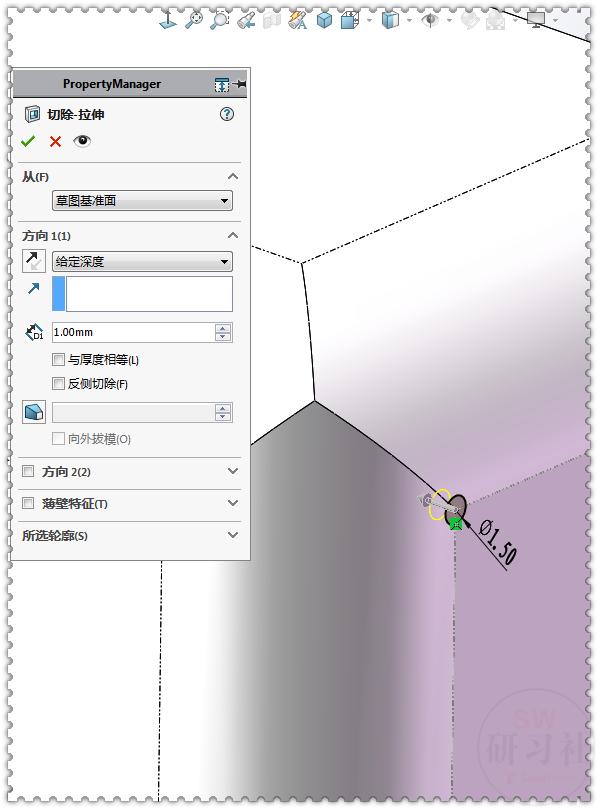

11.【拉伸切除】在实体侧面画一个圆。

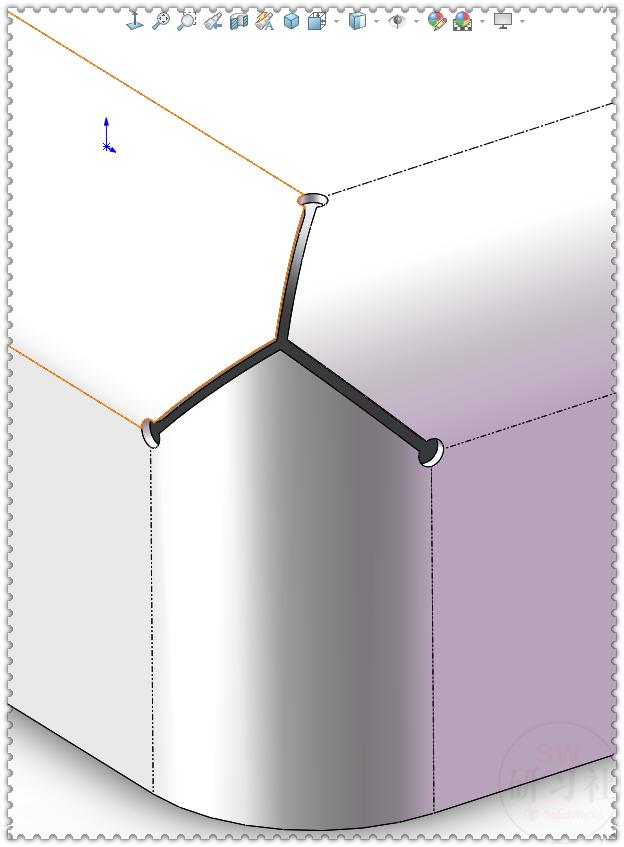

12.另外两也一样。（其实不要这三孔也行，后面的三根斜线超出交点一段距离）

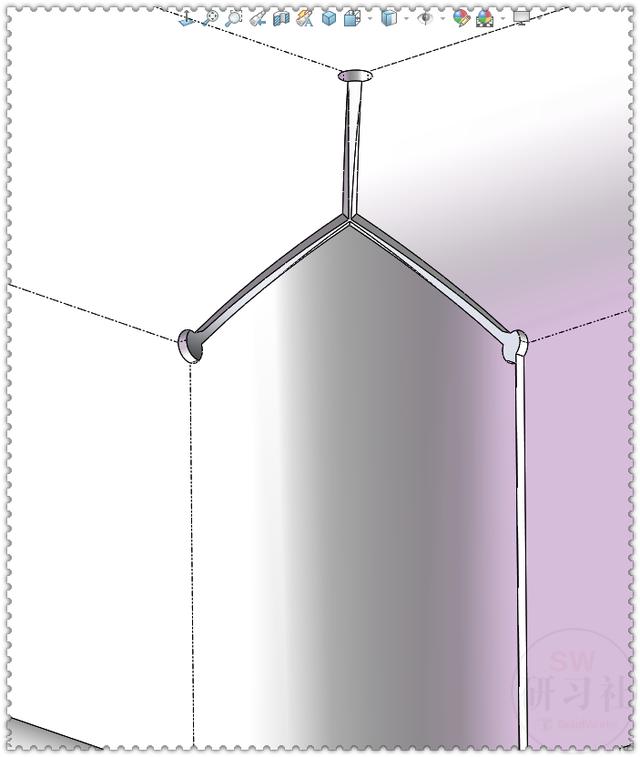

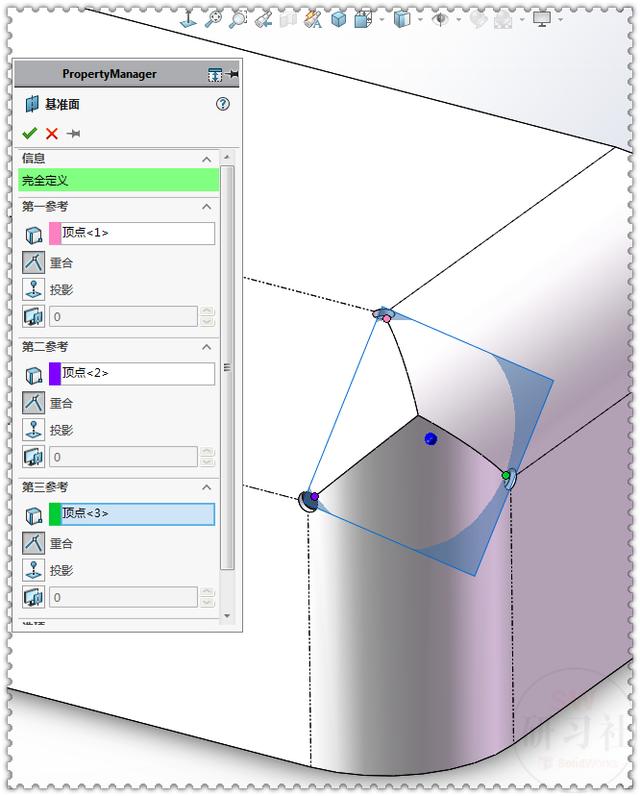

13.【基准面】选择三个端点。

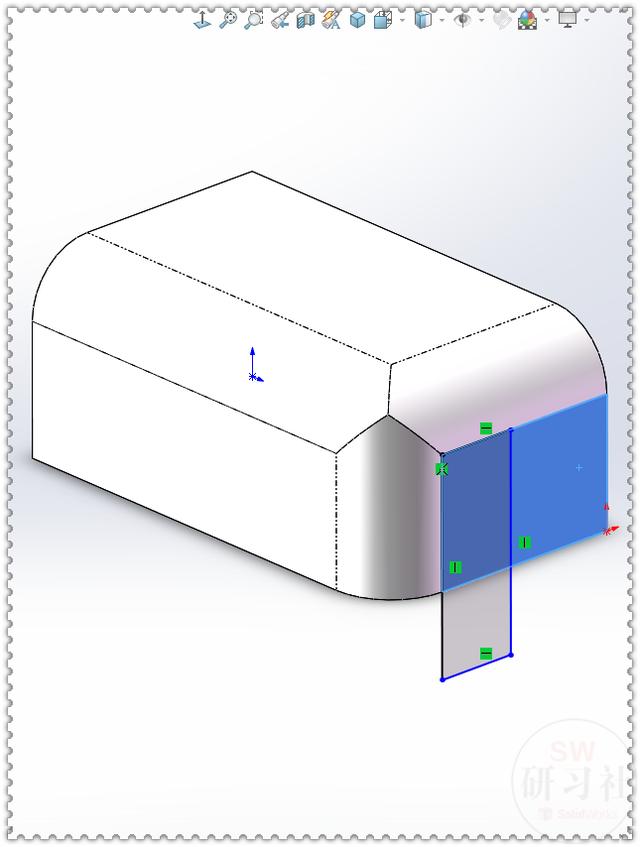

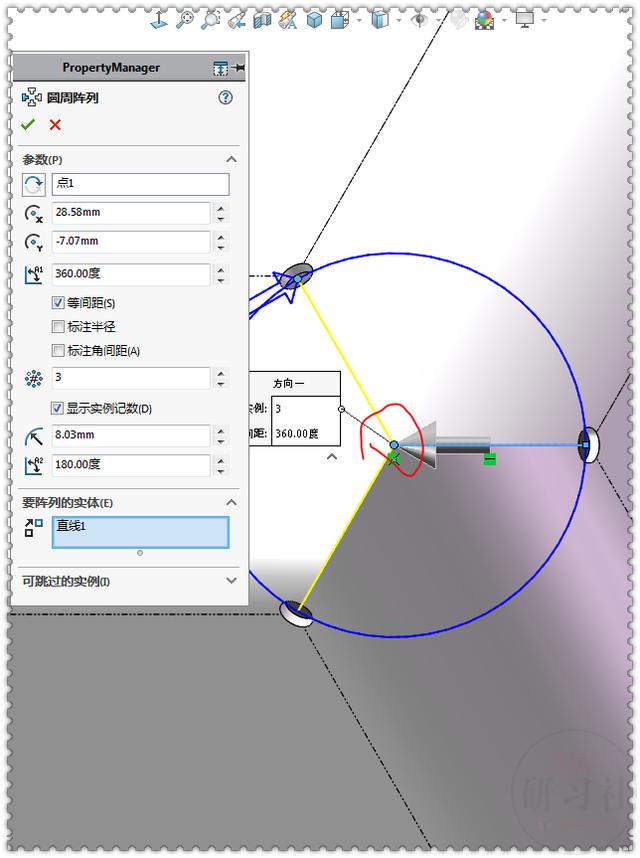

14.画一根直线，【圆周阵列】三根。

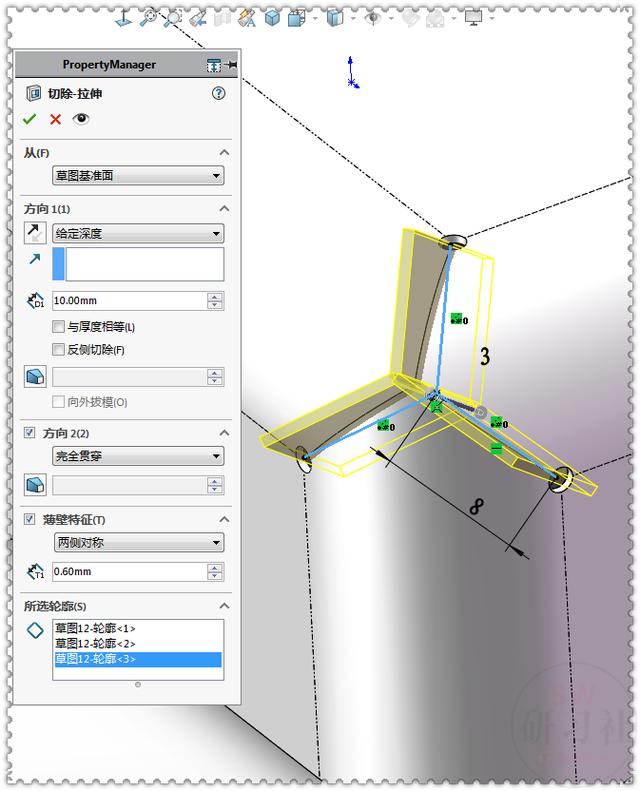

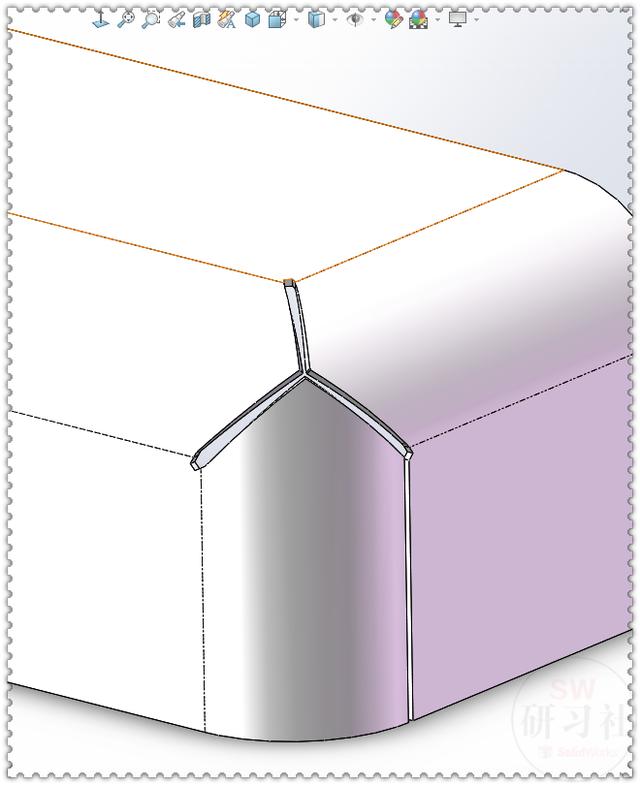

15.【拉伸切除】薄壁特征，两侧对称：0.6 ；所选轮廓：三个直线 。

16.画矩形。

17.【拉伸切除】。

18.【转换到钣金】。

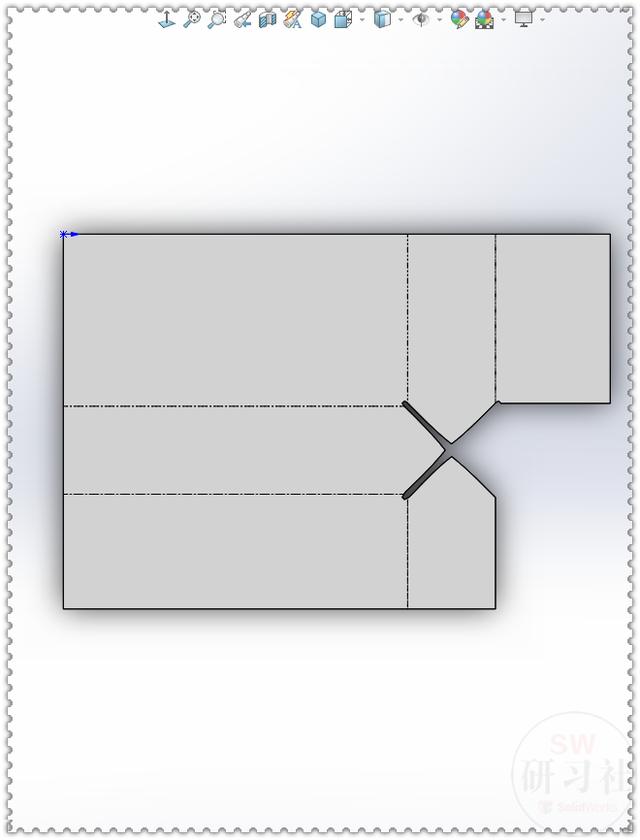

19.【展平】或【展开】。

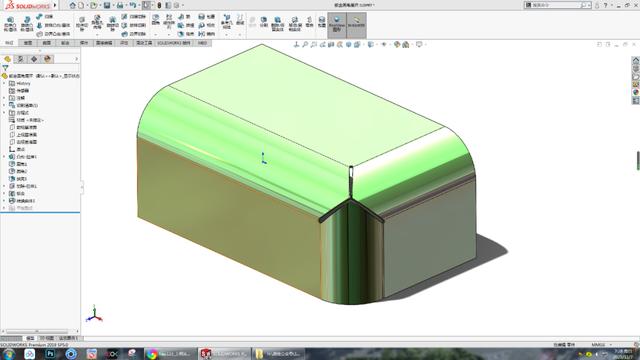

20.【镜像】实体，两次 。（镜像的时候不能用基准面，要用实体截面）

21.【展平】。

22.完成。

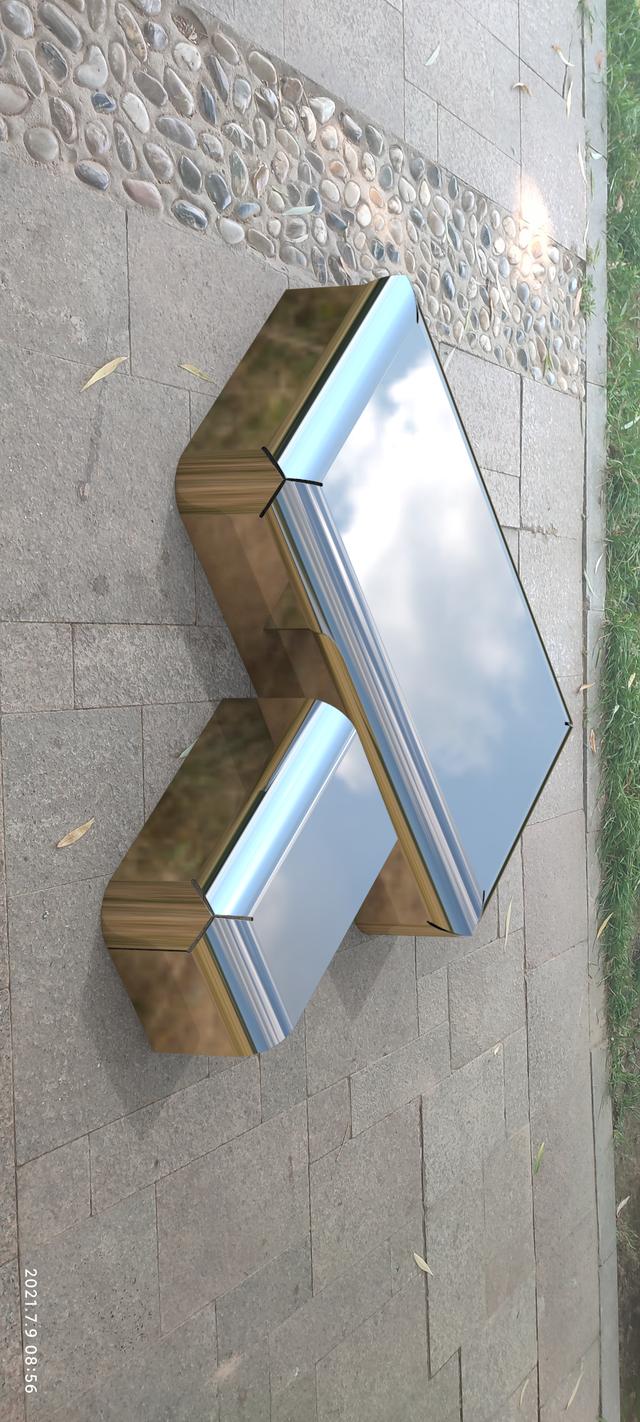

23.用KeyShot简单渲染一下：
