怎样在工程图中插入展平工程图_ug4钣金展平

1.如下图怎样在工程图中插入展平工程图，将其制作工程图

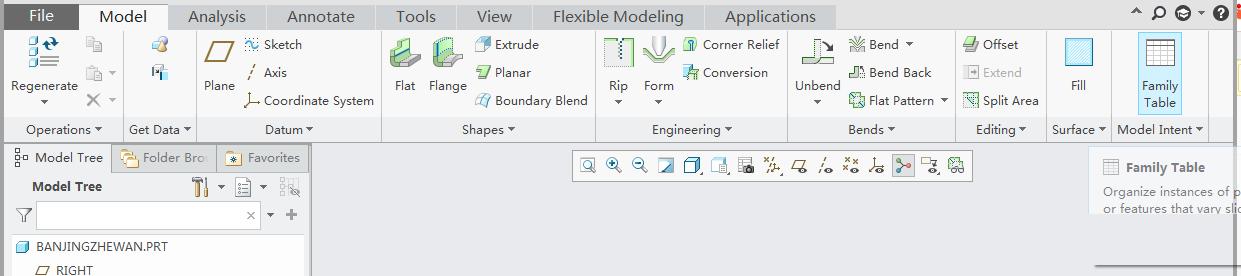

2.点击展平

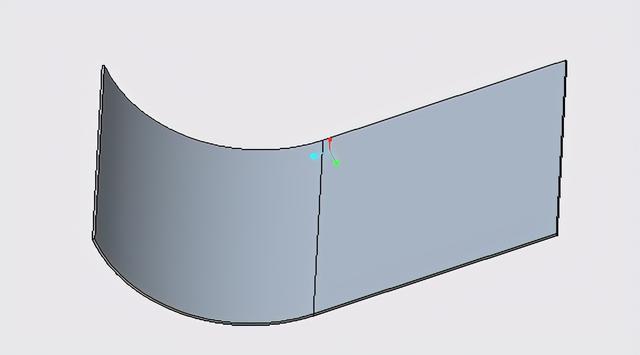

3.单击确定怎样在工程图中插入展平工程图，展开图如下

4.单击族表

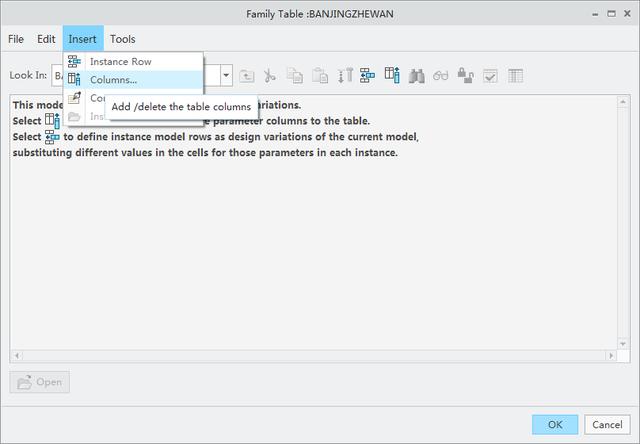

5.选择插入列

6.选择特征

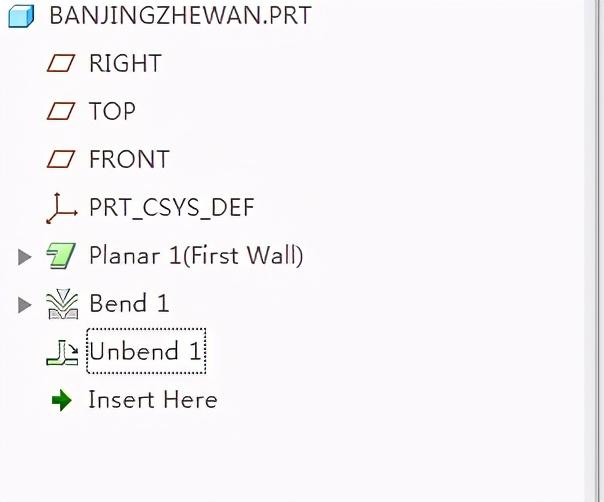

7.点选左侧的展平特征

8.单击确定怎样在工程图中插入展平工程图，对话框如下

9.单击插入实例行

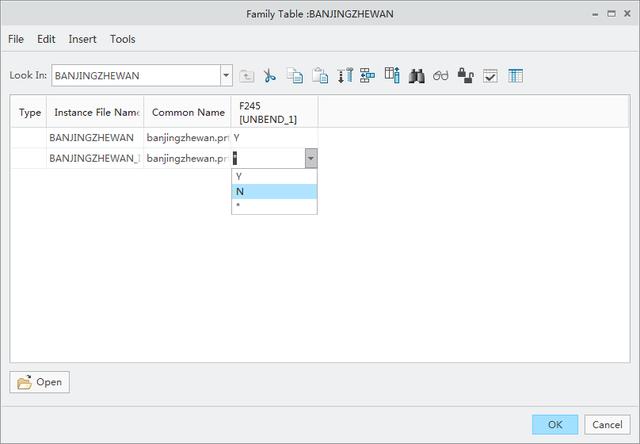

10.将选项改为N,表示No,没有这个特征，单击确定

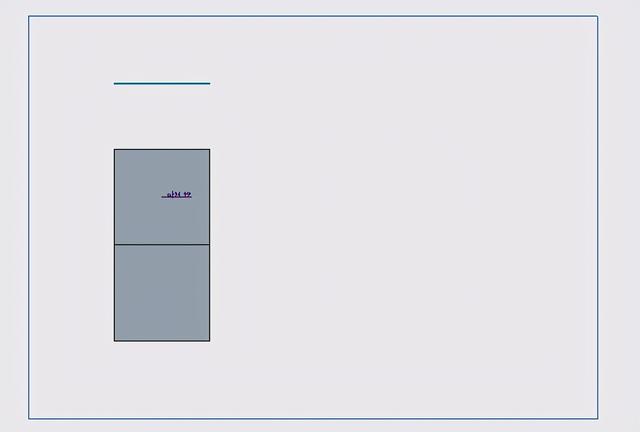

11.新建一个工程图，选中刚刚创建的模型，生成第一个展开图如下

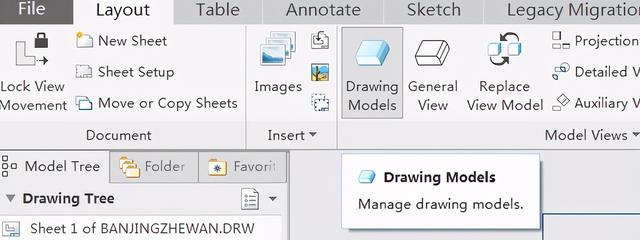

12.单击视图模型

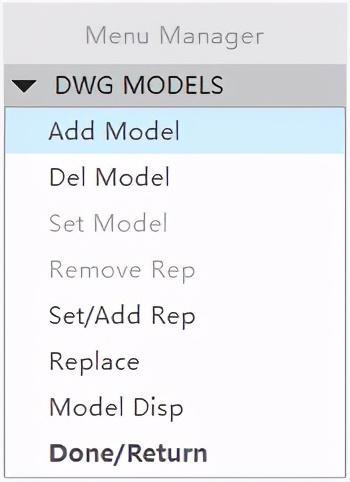

13添加模型

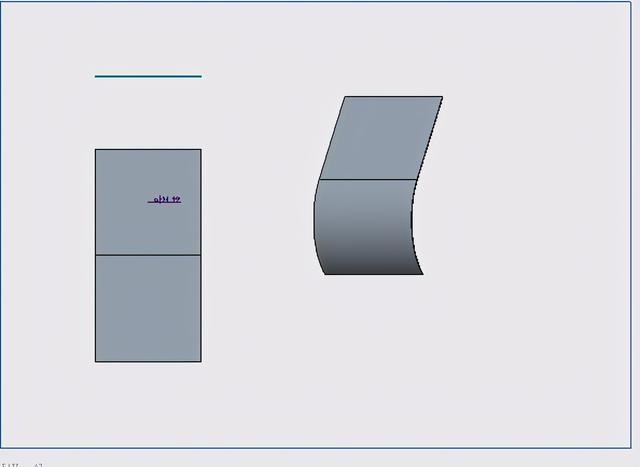

14.选中刚刚的模型打开

15.在弹出的对话框中选中第二个，表示没有展平特征

16.添加第二个模型视图如下，再进行工程图的制作即可。
